ПРИМЕЧАНИЕ

▪ Обеспечьте раздельную прокладку линий электропитания и управления.

Электропроводка управления и электропроводка питания могут

пересекаться, но не должны быть проложены параллельно.

▪ Электропроводка управления и электропроводка питания не должны

касаться внутренних трубопроводов (за исключением трубки охлаждения

платы инвертора) во избежание повреждения проводов из-за высокой

температуры трубопроводов.

▪ Плотно закрыв крышку, разместите провода так, чтобы крышка и другие

части не болтались.

Электропроводка управления за пределами блока должна быть проложена

вместе с трубопроводами, прокладываемыми по месту установки.

Трубопроводы, прокладываемые по месту установки, могут выводиться

спереди или снизу блока (и идти влево или вправо). См. раздел "«Прокладка

трубопроводов хладагента» [493]".

▪ Соблюдайте приведенные ниже ограничения. Если длина кабелей,

соединяющих блоки между собой, выходит за эти пределы, возможны сбои

в работе.

- Максимальная длина электропроводки: 1000м.

- Общая длина электропроводки: 2000м.

- Максимальная длина электропроводки между наружными блоками: 30м.

- Провода управления к переключателю режимов "охлаждение"/"обогрев":

500м.

- Максимальное число ответвлений: 16.

▪ Максимальное количество независимых соединяемых между собой систем:

10.

▪ Допускается до 16 ответвлений кабелей, соединяющих блоки. Повторное

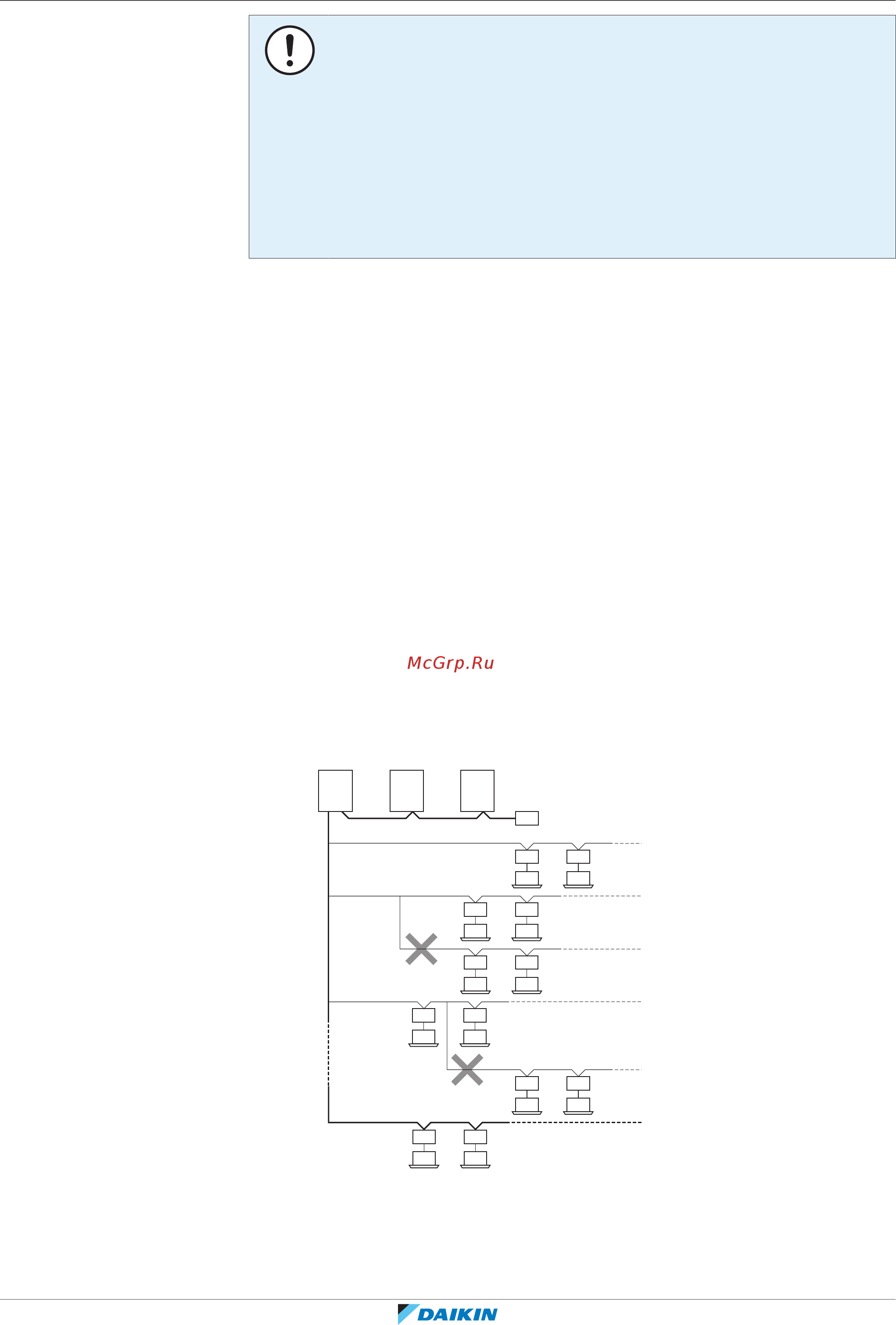

ответвление после ответвления не допускается (см. рисунок ниже).

a a a

a Наружный блок

b Внутренний блок + блок BS

c Главная линия

d Ответвление 1

e Ответвление 2

f Ответвление 3
