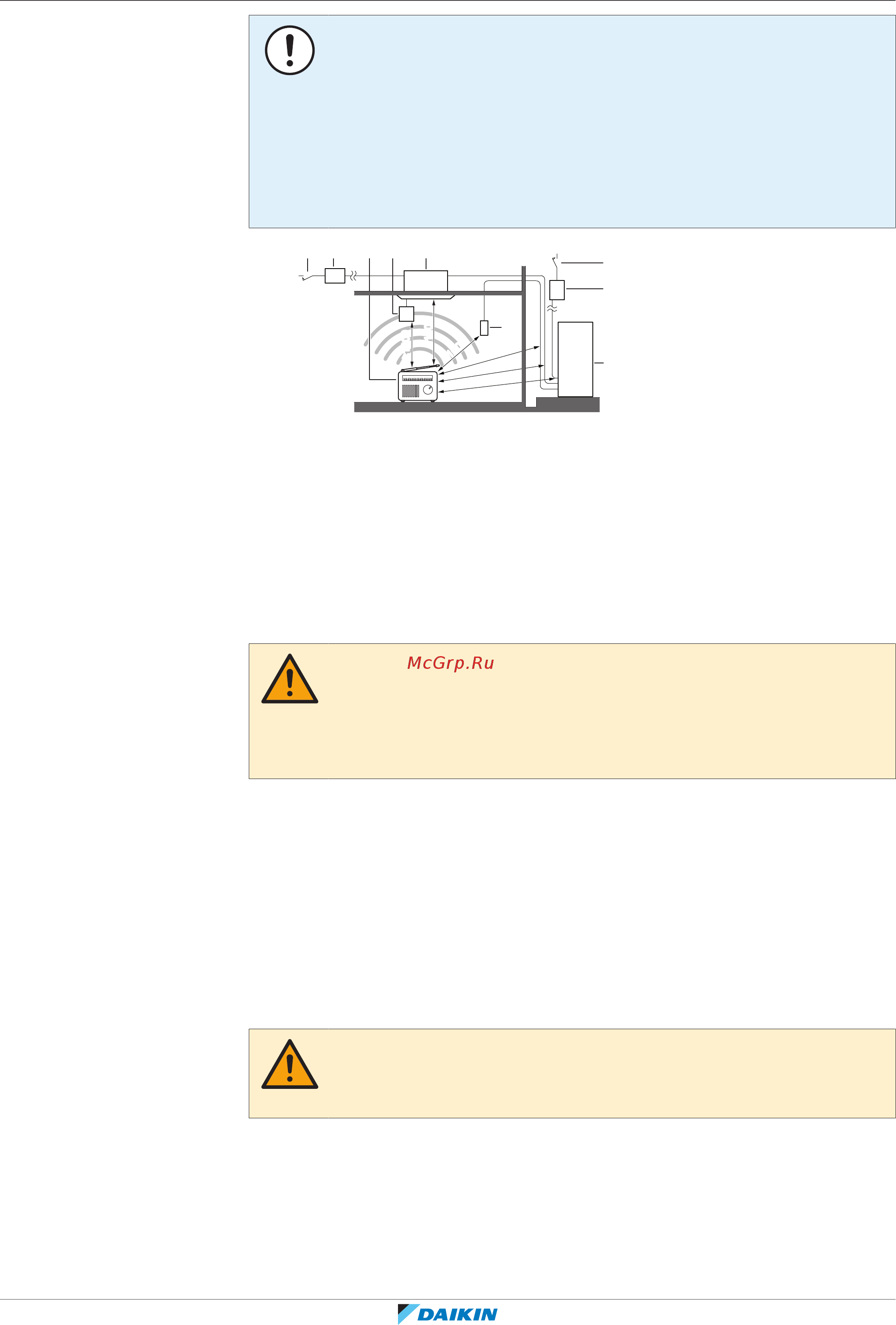

17 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
68
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном руководстве, может служить
источником электрических помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам, утвержденным в целях обеспечения
разумной защиты от электромагнитных помех. Тем не менее, отсутствие помех в
каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудование и прокладывать
электропроводку на рекомендованном расстоянии от стереофонической
аппаратуры, персональных компьютеров и пр.
b
b
c
c
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000
≥
1000
≥
1000
≥
1000
≥
1000
≥
1000
d
a Персональный компьютер или радиоприемник
b Плавкий предохранитель
c Предохранитель утечки на землю
d Пользовательский интерфейс
e Внутренний блок
f Наружный блок
▪ В местах слабого приема во избежание электромагнитных помех другому
оборудованию необходимо соблюдать дистанцию не менее 3 м, а также
использовать экранированные кабели для электропроводки линий питания
и управления.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого пользования, установку
необходимо выполнить в защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных блоков, предназначена для
установки в коммерческих и промышленных зданиях.
▪ При установке учитывайте возможное влияние сильного ветра, тайфунов и
землетрясений. Неправильно выполненный монтаж может привести к
опрокидыванию блока.
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила вреда месту
установки и прилегающей к нему зоне.
▪ При монтаже блока в тесном помещении примите меры по
предотвращению превышения предельно допустимой концентрации
хладагента в случае его утечки (см. параграф «Меры предосторожности во
избежание утечки хладагента» [471].
ПРЕДОСТЕРЕЖЕНИЕ
Избыточная концентрация хладагента в закрытом помещении может привести к
кислородной недостаточности.
▪ Обеспечьте размещение воздухозаборного отверстия таким образом, чтобы
оно не было обращено навстречу основному направлению ветра. Лобовой
ветер может нарушить нормальную работу блока. В случае необходимости
для ограждения от ветра используйте защитный экран.
