Daikin REYQ34U7Y1B [87/192] Монтаж трубопроводов
![Daikin REYQ34U7Y1B [87/192] Монтаж трубопроводов](/views2/1767796/page87/bg57.png)
18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
87
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10

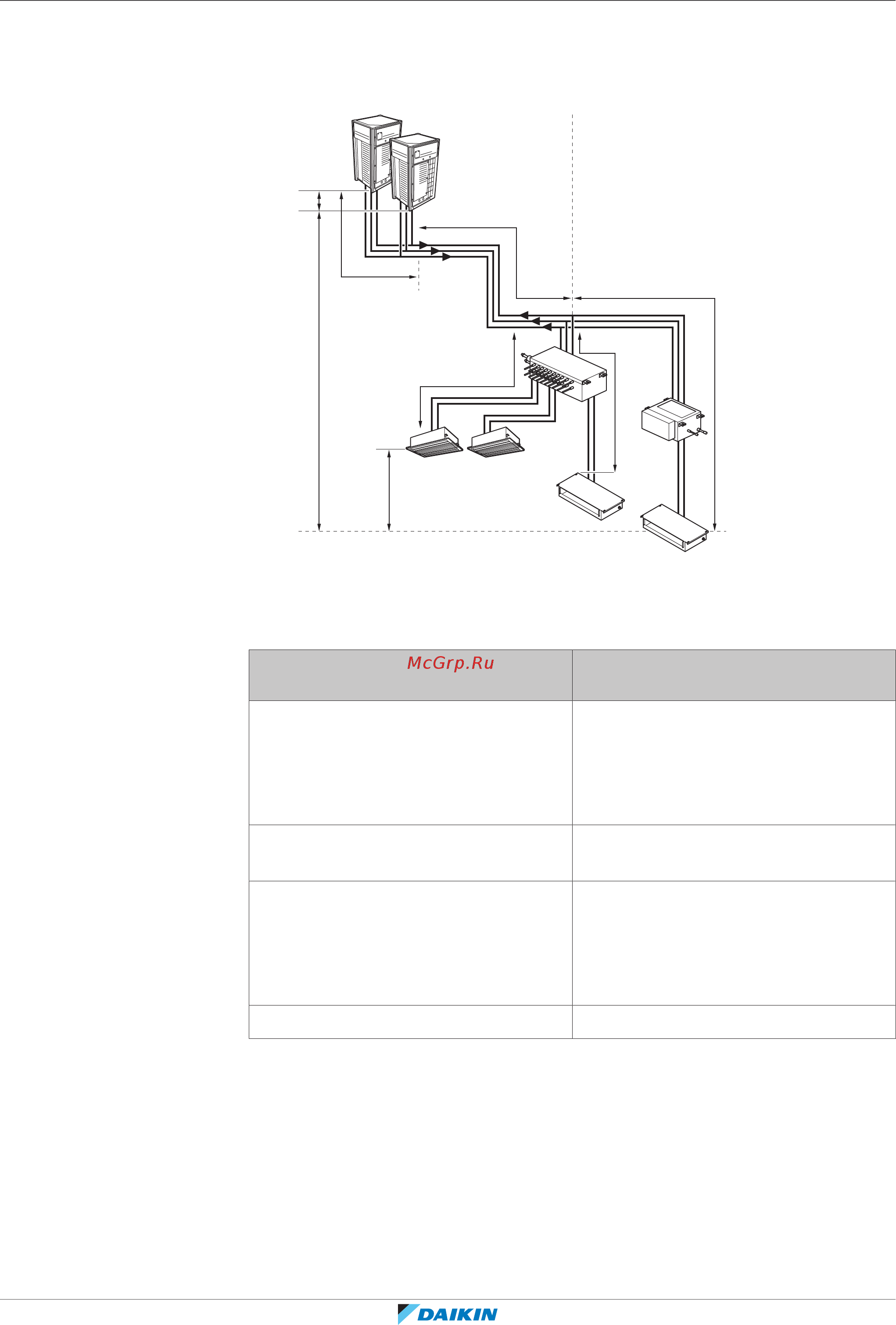

18.1.7 Системы мощностью ≤20л.с. с несколькими стандартными или нестандартными
наружными блоками
Подсоединение только к внутренним блокам VRVDX
H3
1 5
H1
H2
3 2
4
a
b b
c
d
e
e
a Наружный блок
b Внутренний блок VRV DX
c Мультиблок BS
d Блок BS
e Внутренний блок VRV DX
Трубопровод Максимальная длина (фактическая/
эквивалентная)
Самый длинный трубопровод,
проложенный от наружного блока
или последнего разветвления в
системе с несколькими наружными
блоками (1+2, 1+3, 1+5)
135м/160м
(a)
Самый длинный трубопровод за
первым разветвлением (2, 3, 5)
40м/—
(b)
В системе с несколькими наружными
блоками: самый длинный
трубопровод, проложенный от
наружного блока до последнего
разветвления (4)
10м/13м
Общая длина трубопровода 500м/—
(a) Если эквивалентная длина трубопровода превышает 90м, то нужно увеличить
диаметр трубок основного трубопровода жидкого хладагента, как указано в
разделе «Как подобрать трубки по размеру» [477].
