18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
85
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10

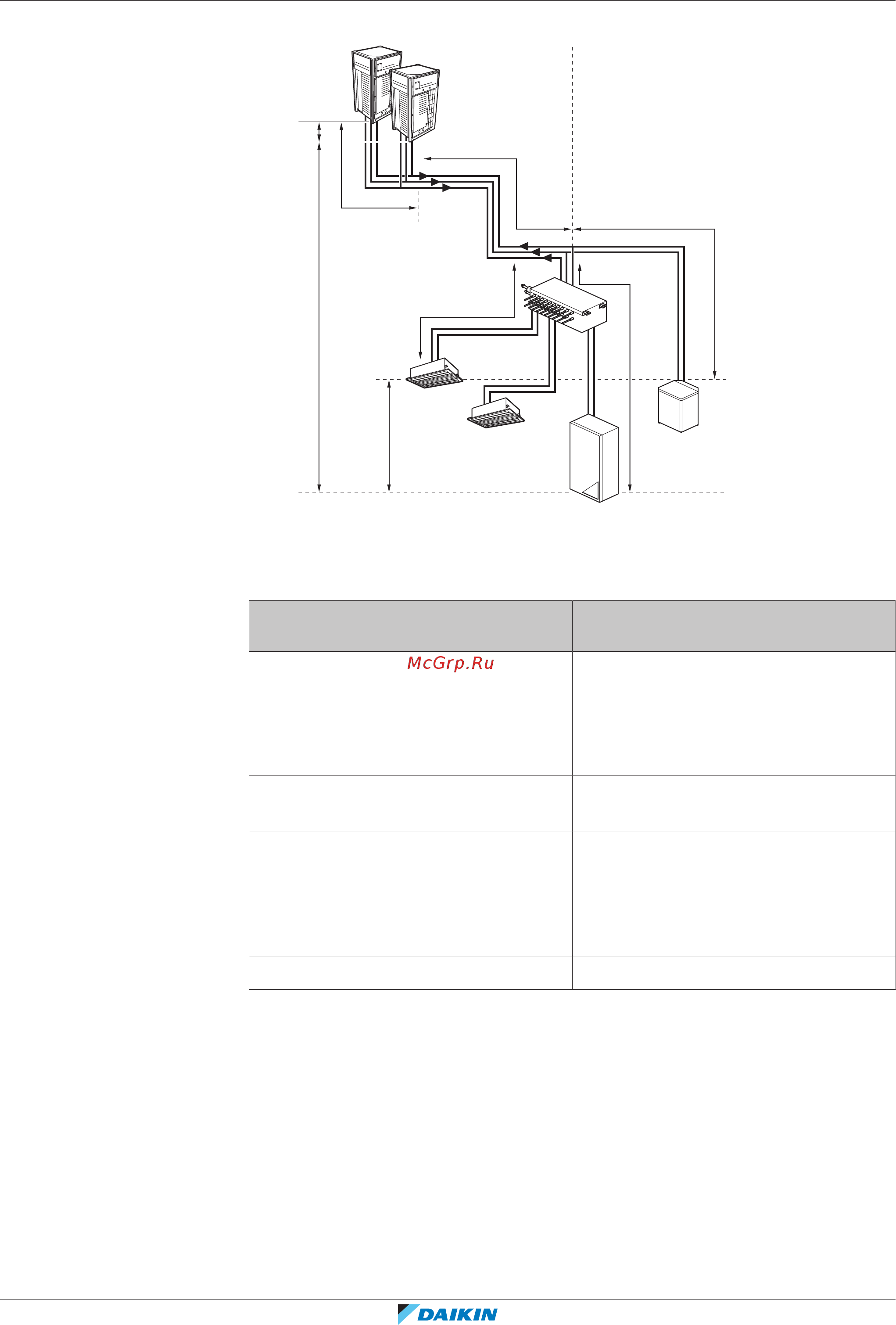

Подсоединение к внутренним блокам VRVDX и к гидроблокам
H3
1 2
H1
H2
3 5
4
a
b
b
c
d
e
a Наружный блок
b Внутренний блок VRV DX
c Мультиблок BS
d Гидроблок LT
e Гидроблок HT
Трубопровод Максимальная длина (фактическая/
эквивалентная)
Самый длинный трубопровод,
проложенный от наружного блока
или последнего разветвления в
системе с несколькими наружными
блоками (1+2, 1+3, 1+5)
135м/160м
(a)
Самый длинный трубопровод за
первым разветвлением (2, 3, 5)
40м
В системе с несколькими наружными
блоками: самый длинный
трубопровод, проложенный от
наружного блока до последнего
разветвления (4)
10м/13м
Общая длина трубопровода 300м/600м
(b)
(a) Если эквивалентная длина трубопровода превышает 90м, то нужно увеличить
диаметр трубок основного трубопровода жидкого хладагента, как указано в
разделе «Как подобрать трубки по размеру» [477].
(b) В таком случае длина обоих трубопроводов (от наружных блоков мощностью
≤20HP и >20HP) является фактической.
