19 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
129
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
X1A
c
d
a b a b
5~12 HP 14~20 HP
Прикрепите к указанным пластиковым скобам с использованием
приобретаемых на внутреннем рынке крепежных материалов.
a Проводка, соединяющая блоки (внутренний-наружный) (F1/F2 слева)
b Внутренняя электропроводка управления (Q1/Q2)
c Пластмассовая скоба
d Хомуты, приобретаемые по месту установки

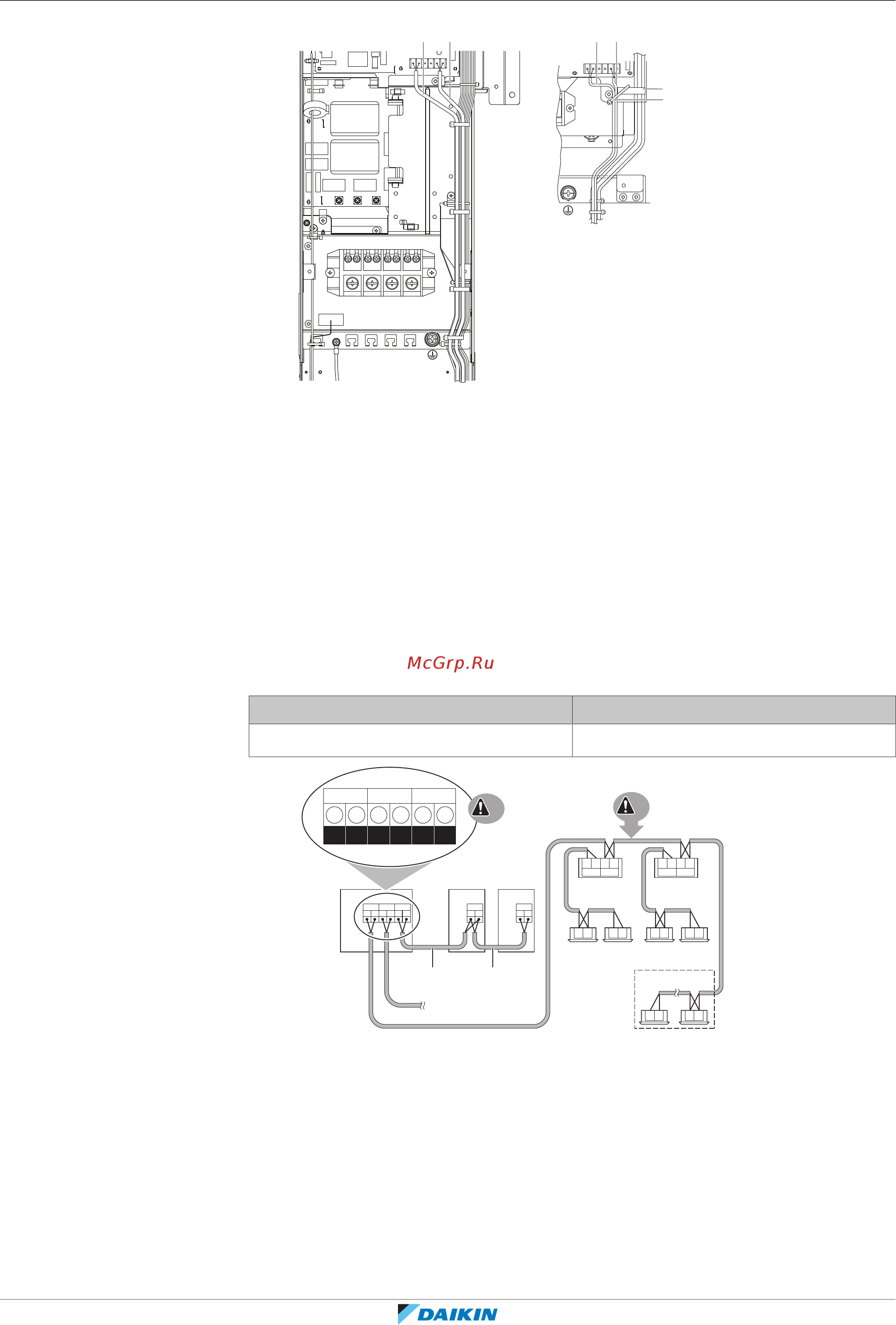

19.3 Подключение электропроводки управления
Проводка, идущая от внутренних блоков, подключается к клеммам F1/F2
(вход-выход) платы наружного блока.
Момент затяжки винтов, крепящих клеммы проводки управления:
Типоразмер винтов Момент затяжки (Н•м)
M3,5 (A1P) 0,8~0,96
F1 F2 F1 F2 Q1 Q2
F1 F1F2 F2 Q1Q2
g
e
TO IN/D UNIT
TO OUT/D UNIT TO MULTI UNIT
A1P
Q1 Q2
A1P
Q1 Q2
A1P
a b c
d
f
F1 F2 F1 F2 F1 F2 F1 F2
TO IN/D
UNIT
TO OUT/D
UNIT
TO IN/D
UNIT
TO OUT/D
UNIT
F1 F2 F1 F2 F1 F2 F1 F2
F1 F2 F1 F2
j
ii
hh
e
a Блок A (главный наружный блок)
b Блок B (подчиненный наружный блок)
c Блок C (подчиненный наружный блок)
d Печатная плата наружного блока (A1P)
e Управление ведущими/подчиненными блоками (Q1/Q2)
f Управление наружными/внутренними блоками (F1/F2)
g Подключение наружного блока или другой системы (F1/F2)
ч BS-блок
i Внутренний блок
j Внутренний блок VRV, работающий только на охлаждение, в сочетании с
гидроблоком, работающим только на обогрев
