19 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
124
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
g Повторное ответвление после другого ответвления не допускается
h Центральный интерфейс пользователя (и т.п.)
A Электропроводка управления наружными/внутренними блоками
B Электропроводка управления ведущими/подчиненными блоками
Для вышеупомянутой проводки используйте только виниловые шнуры с
экраном от 0,75 до 1,25мм
2
или (двухжильные) кабели. (Трехжильные кабели
можно использовать только для интерфейса управления переключением
между режимами "охлаждение/обогрев").
19.1.4 Рекомендации по высвобождению выбивных отверстий
▪ Чтобы пробить выбивное отверстие, ударьте по нему молотком.
▪ После высвобождения выбивных отверстий рекомендуется удалить
заусенцы и окрасить края отверстий и прилегающие к ним участки
восстановительной краской во избежание образования ржавчины.
▪ Пропуская электропроводку через выбивные отверстия, во избежание
повреждения проводов оборачивайте электропроводку защитной лентой,
прокладывайте провода в таких местах через приобретаемые по месту
установки защитные кабелепроводы или устанавливайте в выбивные
отверстия приобретаемые по месту установки патрубки или резиновые
втулки для ввода проводов.

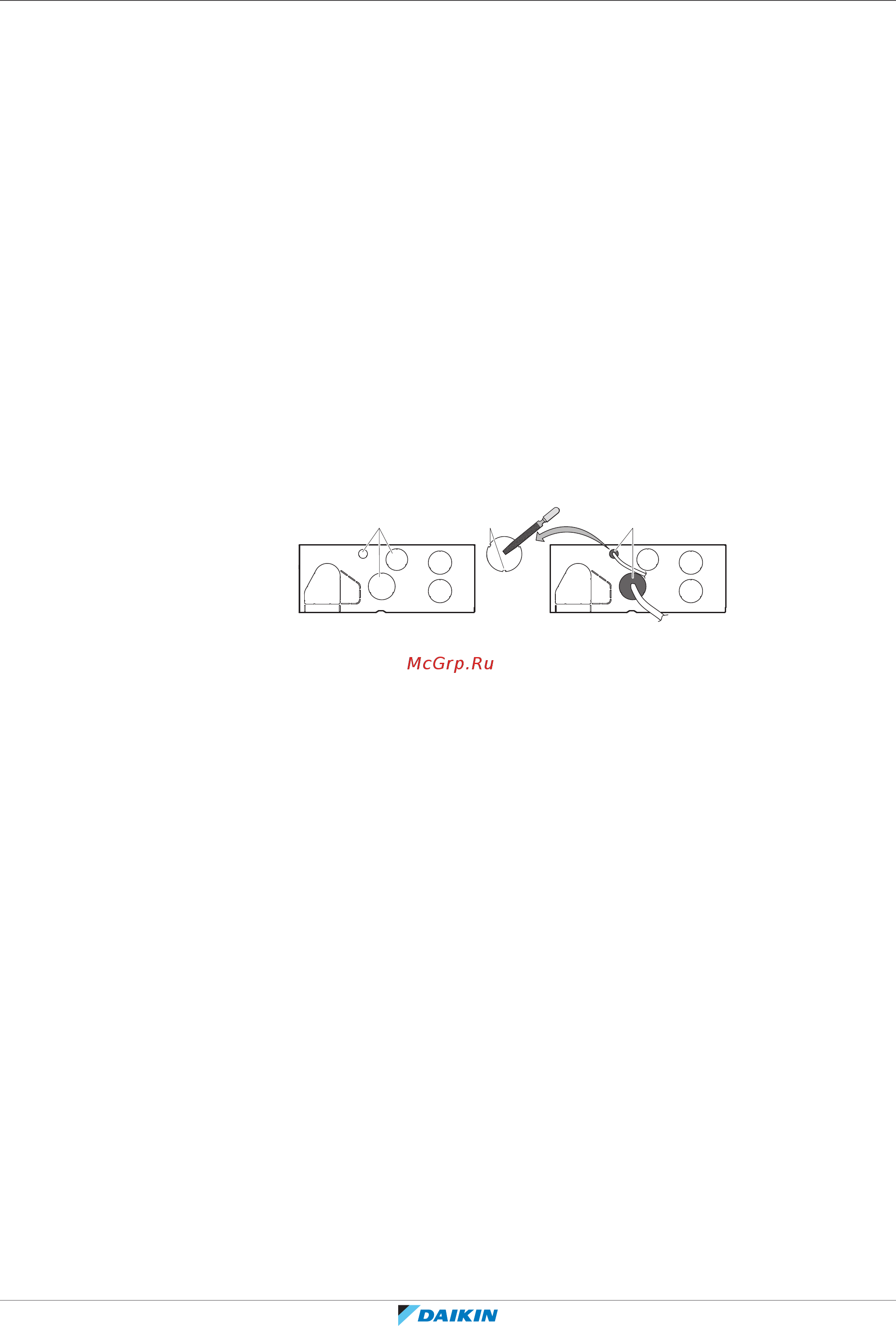

a
b c
d
a Выбивное отверстие
b Заусенец
c Удалите заусенцы
d Если есть вероятность проникновения в систему насекомых через выбивные
отверстия, перекройте отверстия упаковочным материалом (готовится на
месте)
19.1.5 Соблюдение электрических нормативов
Данное оборудование отвечает требованиям следующих стандартов:
▪ EN/IEC 61000‑3‑11
при условии, что системное сопротивление Z
sys
не
превышает величины Z
max
в точке сопряжения подвода питания
пользователю с системой общего пользования.
- EN/IEC 61000‑3‑11 = Европейский/международный технический стандарт,
устанавливающий пределы по изменениям напряжения, колебаниям
напряжения и мерцанию в низковольтных системах электропитания для
оборудования с номинальным током ≤75A.
- Ответственность за подключение оборудования только к подводу питания,
системное сопротивление Z
sys
которого не превышает величины Z
max
, несёт
специалист по монтажу или пользователь оборудования. При
необходимости следует проконсультироваться с оператором
распределительной сети.
