18 | Монтаж трубопроводов

Справочное руководство для монтажника и пользователя

REYQ8~20+REMQ5U7Y1B

VRV IV+ с функцией рекуперации тепла

4P561154-1A – 2020.10

(b) Удлинение до 90м допускается при соблюдении всех изложенных далее

условий:

1 Если речь идет о блоках BS1Q, длина трубопровода между всеми

внутренними блоками и ближайшим комплектом разветвления ≤40м.

2 Если речь идет о мультиблоках BS, длина трубопровода между всеми

внутренними блоками и ближайшим комплектом разветвления ≤40м.

3 Необходимо увеличить размер трубок трубопровода жидкого хладагента

между первым и последним комплектами разветвления. Имейте в виду,

что блоки BS1Q НЕ выполняют функций комплектов разветвления, в

отличие от мультиблоков BS. Если увеличенный диаметр трубок

превышает размер трубок в главном трубопроводе, то диаметр трубок

главного трубопровода тоже необходимо увеличить.

4 После увеличения диаметра трубок трубопровода жидкого хладагента

(предыдущее условие) удвойте его длину в расчете общей длины

трубопроводов. Проследите за тем, чтобы общая длина трубопроводов не

выходила за пределы ограничений.

5 Разница в длине трубопроводов между наружным блоком и внутренними

блоками, находящимися от него ближе и дальше остальных, не должна

превышать 40м.

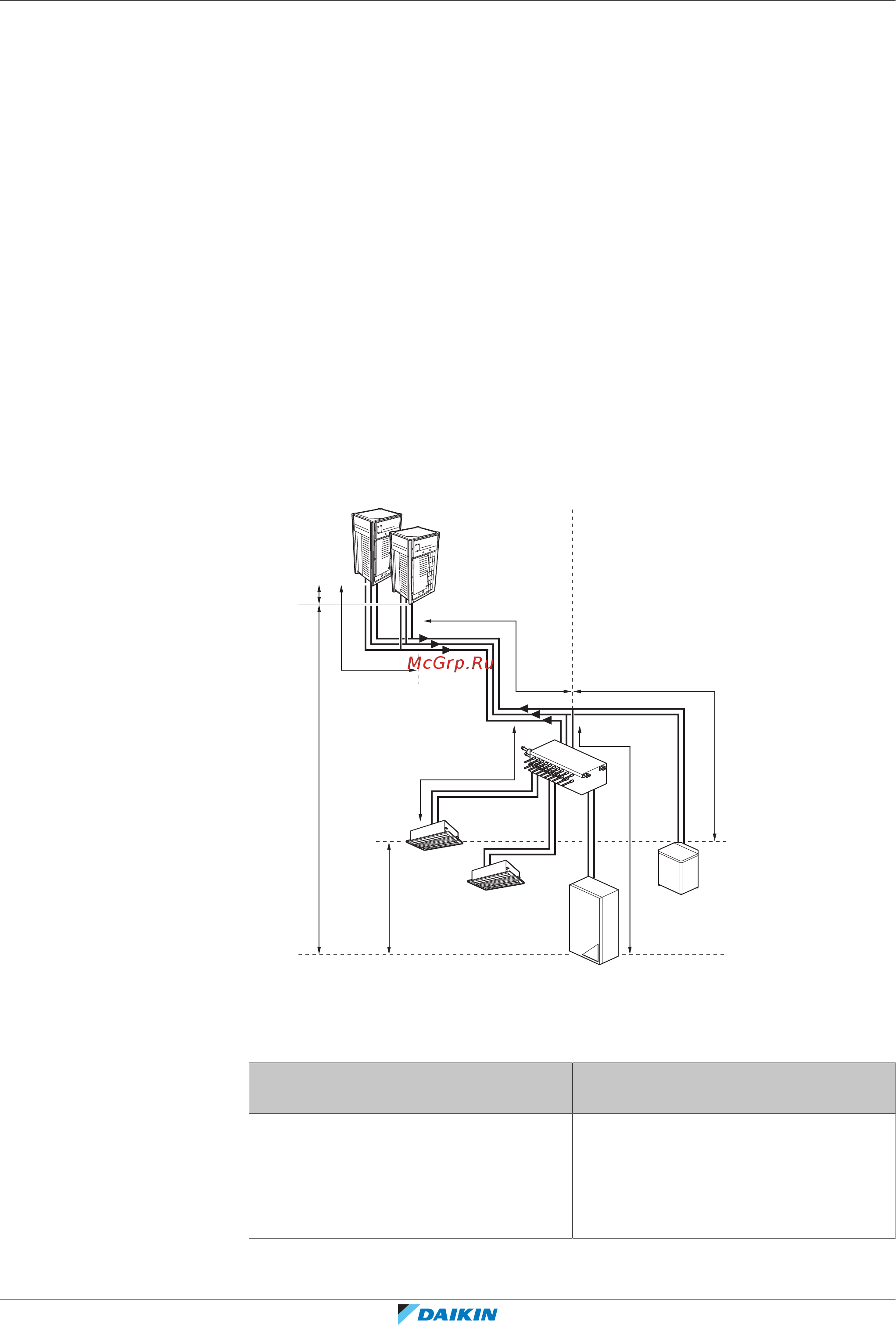

Подсоединение к внутренним блокам VRVDX и к гидроблокам

1 2

3 5

a Наружный блок

b Внутренний блок VRV DX

c Мультиблок BS

d Гидроблок LT

e Гидроблок HT

Трубопровод Максимальная длина (фактическая/

эквивалентная)

Самый длинный трубопровод,

проложенный от наружного блока

или последнего разветвления в

системе с несколькими наружными

блоками (1+2, 1+3, 1+5)

135м/160м

(a)
