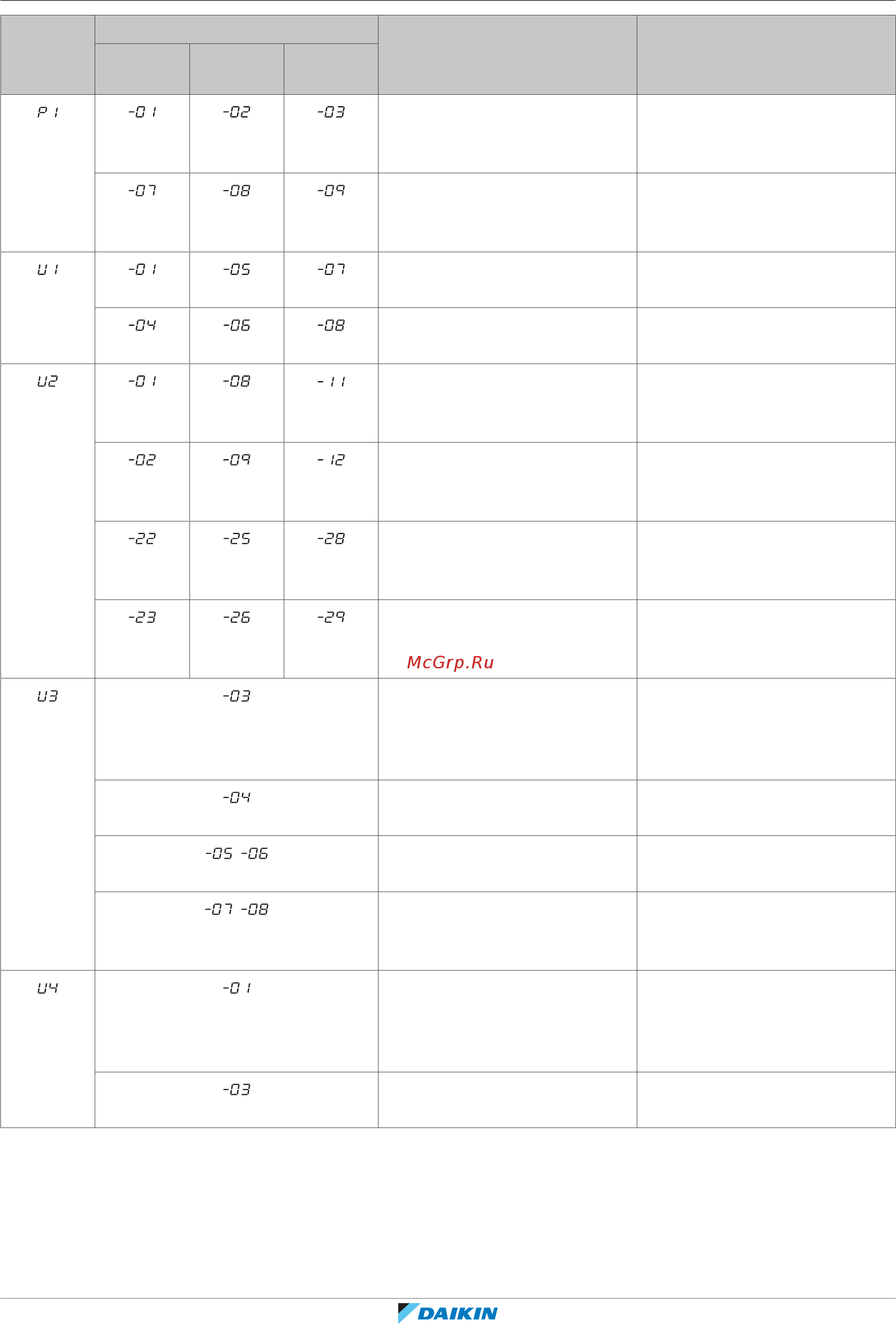

24 | Возможные неисправности и способы их устранения
Справочное руководство для монтажника и пользователя
175
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
Основной
код
Дополнительный код Причина Способ устранения
Главный
блок
Подчинен
ный 1
Подчинён
ный 2
INV1: разбаланс напряжения
питания
Проверьте, находится ли
питание в пределах
допустимого диапазона.
INV2: разбаланс напряжения
питания
Проверьте, находится ли
питание в пределах
допустимого диапазона.
Неисправность по
перефазировке питания
Исправьте порядок фаз.
Неисправность по
перефазировке питания
Исправьте порядок фаз.
INV1: недостаточное
напряжение питания
Проверьте, находится ли
питание в пределах
допустимого диапазона.
INV1: потеря фазы питания Проверьте, находится ли
питание в пределах
допустимого диапазона.
INV2: недостаточное
напряжение питания
Проверьте, находится ли
питание в пределах
допустимого диапазона
INV2: потеря фазы питания Проверьте, находится ли
питание в пределах
допустимого диапазона.
Код неисправности: не
выполнен пробный запуск
системы (эксплуатация
системы невозможна)
Выполните пробный запуск
системы.
Сбой при пробном запуске Выполните пробный запуск
еще раз.
, Пробный запуск прерван Выполните пробный запуск
еще раз.
, Пробный запуск прерван из-
за сбоев связи
Проверив электропроводку
управления, выполните
пробный запуск еще раз.
Неисправность
электропроводки к Q1/Q2 или
между внутренними и
наружными блоками
Проверьте электропроводку
(Q1/Q2).
Сбой связи с внутренним
блоком
Проверьте подключение
интерфейса пользователя.
