Daikin Europe NV 11
4 INSTALLATION

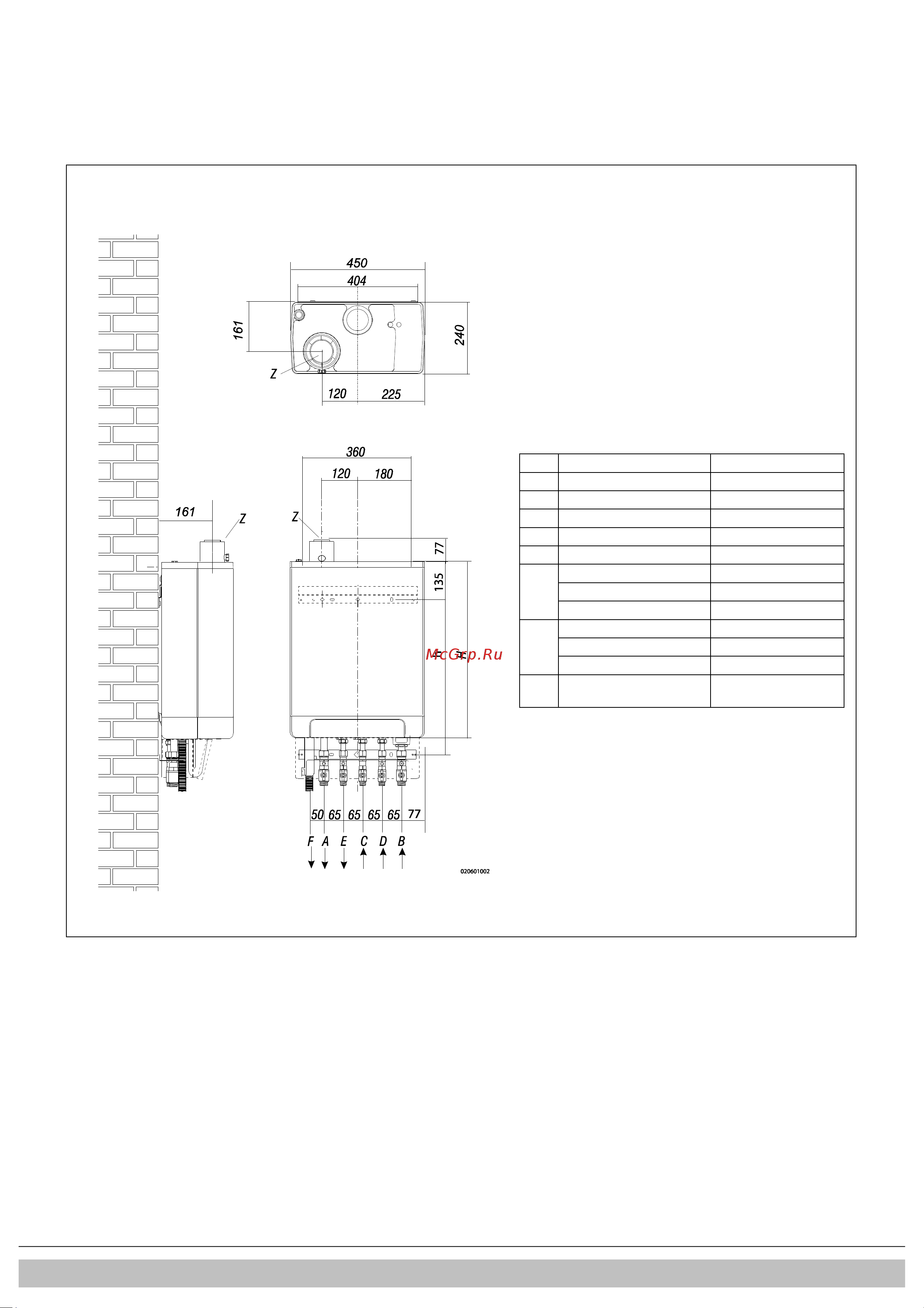

4.1 Mesures d'installation
Unité à tuyaux connectés vers le sol :
Unité + barrette de montage mural
A =
Alimentation de chauffage
G ¾” (ext)
B =
Retour de chauffage
G ¾” (ext)
C =
Gaz
G ½” (int)
D =
Eau de robinet froide
R ½”
E =
Eau de robinet chaude
R ½”
F =
Sortie de condensation
Ø dn25 (flexible)
h =
517 mm
EKOMB22AAV1H
577 mm
EKOMB28AAV1H
637 mm
EKOMB33AAV1H
H =
590 mm
EKOMB22AAV1H
650 mm
EKOMB28AAV1H
710 mm
EKOMB33AAV1H
Z2 =
Sortie de fumée/entrée d'air
Ø 60/100
(concentrique)
