Daikin Europe NV 47
8.3 Outras avarias
8.3.1 O controlador da caldeira emite ruídos durante o accionamento
Causas possíveis:
Solução:
Pressão de fornecimento de gás demasiado
alta.
Sim Æ
O controlador de pressão da residência pode estar defeituoso. Contacte a empresa
de energia.
Não È
Distância da ignição incorrecta.
Sim Æ
Verifique a distância do pino da ignição.
Substitua o pino da ignição.
Não È
Regulação de gás/ar incorrectamente
configurada.
Sim Æ
Verifique as regulações, ver regulação de gás/ar.
Não È
Faísca fraca.
Sim Æ
Verifique a distância da ignição.
Verifique e/ou substitua o cabo da ignição.
Substitua a unidade da ignição no bloco do gás. Substitua o pino da ignição.
8.3.2 O controlador da caldeira ressoa
Causas possíveis:
Solução:
Pressão de fornecimento de gás demasiado
baixa.
Sim Æ
O controlador de pressão da residência pode estar defeituoso. Contacte a empresa
de fornecimento de gás.
Não È
Recirculação de gases de combustão.
Sim Æ
Verifique a saída de gás de combustão e o fornecimento de ar.
Não È
A regulação de gás/ar não foi configurada
correctamente.
Sim Æ
Verifique as regulações, ver Regulação de gás/ar.
Não È
Junta do controlador da caldeira defeituosa.
Sim Æ
Substitua a junta do controlador da caldeira.
Não È
Controlador da caldeira defeituoso.
Sim Æ
Substitua o controlador da caldeira.
8.3.3 Sem aquecimento (CH)
Causas possíveis:
Solução:
O visor de serviço mostra um hífen (
-
). A
caldeira está desactivada.
Sim Æ
Active a caldeira utilizando o botão .
Não È
A regulação do termóstato da
divisão/dependente do clima não fecha
completamente ou está defeituosa.
Sim Æ
Verifique as ligações.
Verifique o OpenTherm e Active/Desactive a ligação da unidade.
Substitua o termóstato.
Substitua a regulação dependente do clima.
Não È
A bomba não se encontra em funcionamento. O
visor mostra 80 e 1.
Sim Æ
Verifique que está ligado à electricidade.
Verifique o conector X2.
Insira uma chave de fendas na ranhura do veio da bomba e rode o veio.
Substitua a bomba defeituosa.
Não È

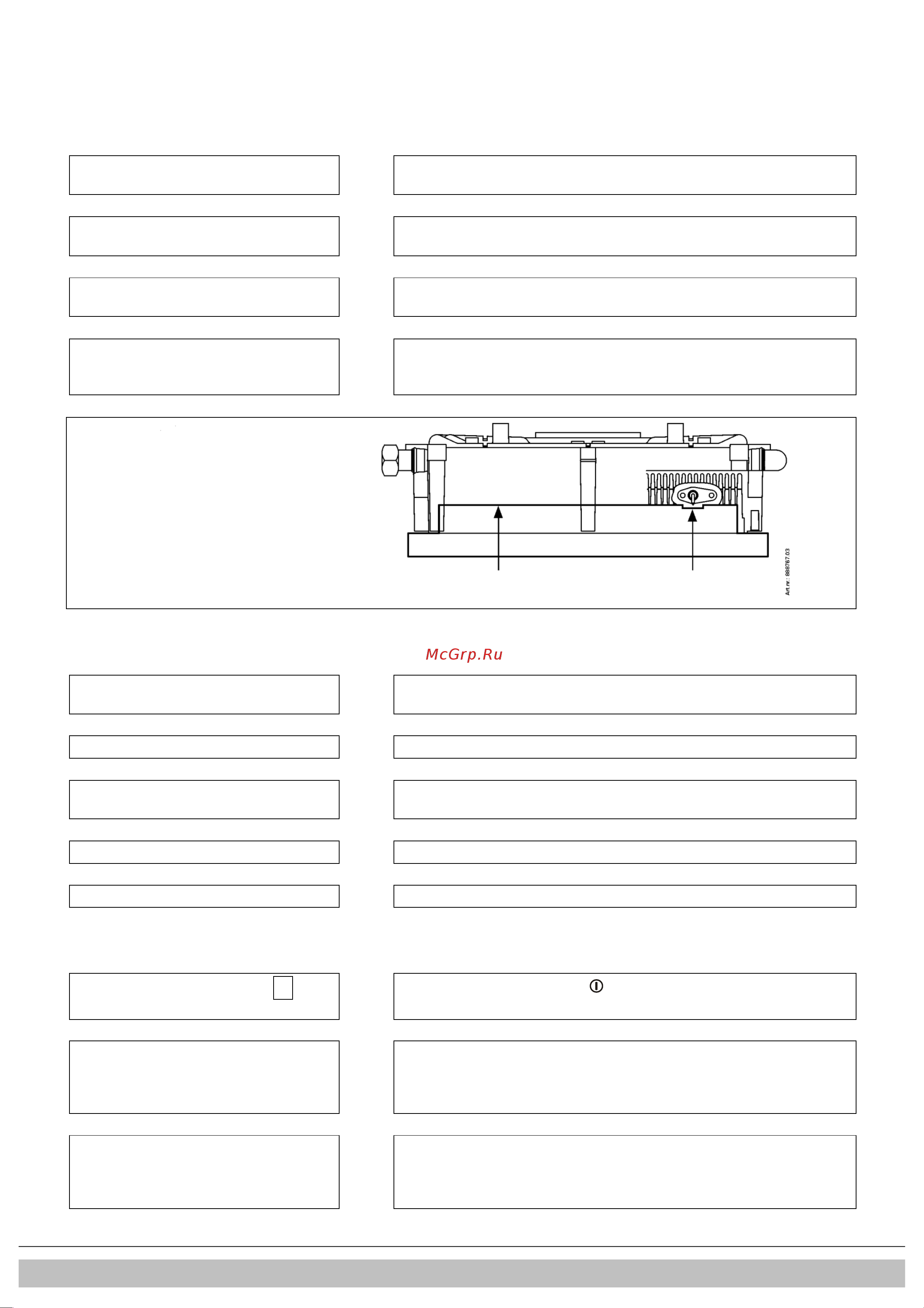

Verificar a posição do pino de ignição
do molde
O pino deve tocar no
molde
O pino deve não tocar no
molde
