Daikin Europe NV 24
5.7 Systèmes+de+sortie+
Veuillez remarquer que toutes les configurations de gaz de combustion décrites ci-dessous
ne sont pas autorisées dans tous les pays. Veuillez dès lors respecter les réglementations
locales avant de procéder à l'installation.
Les+illustrations+ci-dessus+servant+à+titre+d'exemple,+certains+
détails+peuvent+différer.+++

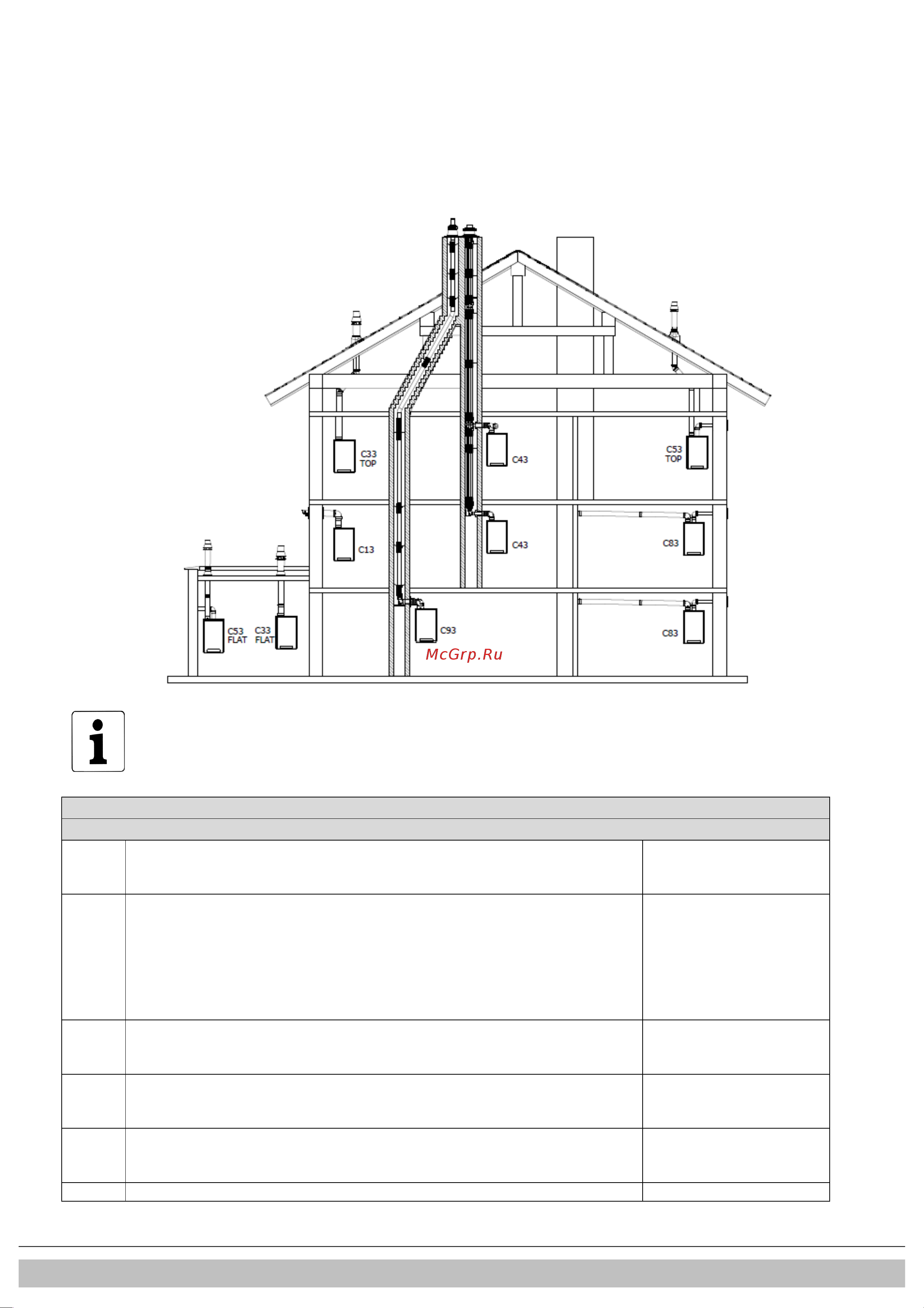

Explications+concernant+les+systèmes+de+conduit+de+fumée!
Catégorie+en+fonction+de+CE!
B23
Un conduit de fumée qui évacue les produits de combustion vers l'extérieur de
la pièce dans laquelle se trouve l'appareil. L'air comburant est aspiré directement à partir
de la pièce.
Veuillez vous en assurer que
l'entrée d'air est ouverte et
conforme aux exigences
B33
Un système de conduit de fumée raccordé à un système de conduit commun. Ce
système de conduit commun est constitué d'un seul conduit de fumée à tirage naturel.
Toutes les pièces pressurisées de l'appareil qui contiennent des produits de la
combustion sont entièrement enfermées par des pièces de l'appareil qui fournissent
de l'air comburant. De l'air comburant est aspiré dans l'appareil à partir de la pièce au
moyen d'un conduit concentrique, qui enferme le conduit de fumée. L'air pénètre par des
ouvertures spécifiques situées à la surface du conduit.
Veuillez vous en assurer que
l'entrée d'air est ouverte et
conforme aux exigences
C13
Système de conduit de fumée horizontal. Évacuation vers la paroi extérieure.
L'orifice d'entrée pour l'alimentation en air se trouve dans la même zone de pression que
l'évacuation
Par exemple: un terminal
pour paroi à travers la façade.
C33
Système de conduit de fumée vertical. Évacuation du gaz de combustion par le toit.
L'orifice d'entrée pour l'alimentation en air se trouve dans la même zone de pression que
l'évacuation
Par exemple: un terminal
pour toit vertical.
C43
Conduit commun pour l'alimentation en air et l'évacuation du gaz de combustion
(système CLV)
À deux tuyaux ou concentrique
C53
Conduit séparé pour l'alimentation en air et l'évacuation du gaz de combustion.
