5.1.3 Divisão da instalação de CH em grupos, em caso de fontes de
calor adicionais
Princípio de funcionamento
Se o termóstato da divisão desactivar a caldeira porque outra fonte de calor (salamandra,
lareira, etc.) aquece a divisão, as outras divisões poderão arrefecer.!Isso pode ser
resolvido dividindo a instalação de CH em duas zonas. A zona com fonte de calor externa
(Z2) pode ser retirada do circuito principal através de uma válvula de fecho eléctrica.
Ambas as zonas estão equipadas com o respectivo termóstato da divisão.!
Tenha em atenção: A regulação de "fonte de calor externa" apenas pode ser aplicada se
não tiver de ser aquecida nenhuma caldeira externa extra (tipo de instalação 1).
Instruções de instalação
1. Instale a válvula segundo o diagrama de ligações.
2. Active o termóstato da divisão da zona 1 a X4 – 6/7.
3. Active o termóstato da divisão da zona 2 a X4 – 11/12.
4. Altere o parâmetro A (ver Regulações de parâmetro através do código de serviço,
par. 7.2).
Tenha em atenção: O termóstato da divisão na zona 1 DEVE ser um termóstato de
activar/desactivar. O termóstato da divisão na zona 2 pode ser um termóstato
OpenTherm ou um termóstato de activar/desactivar.

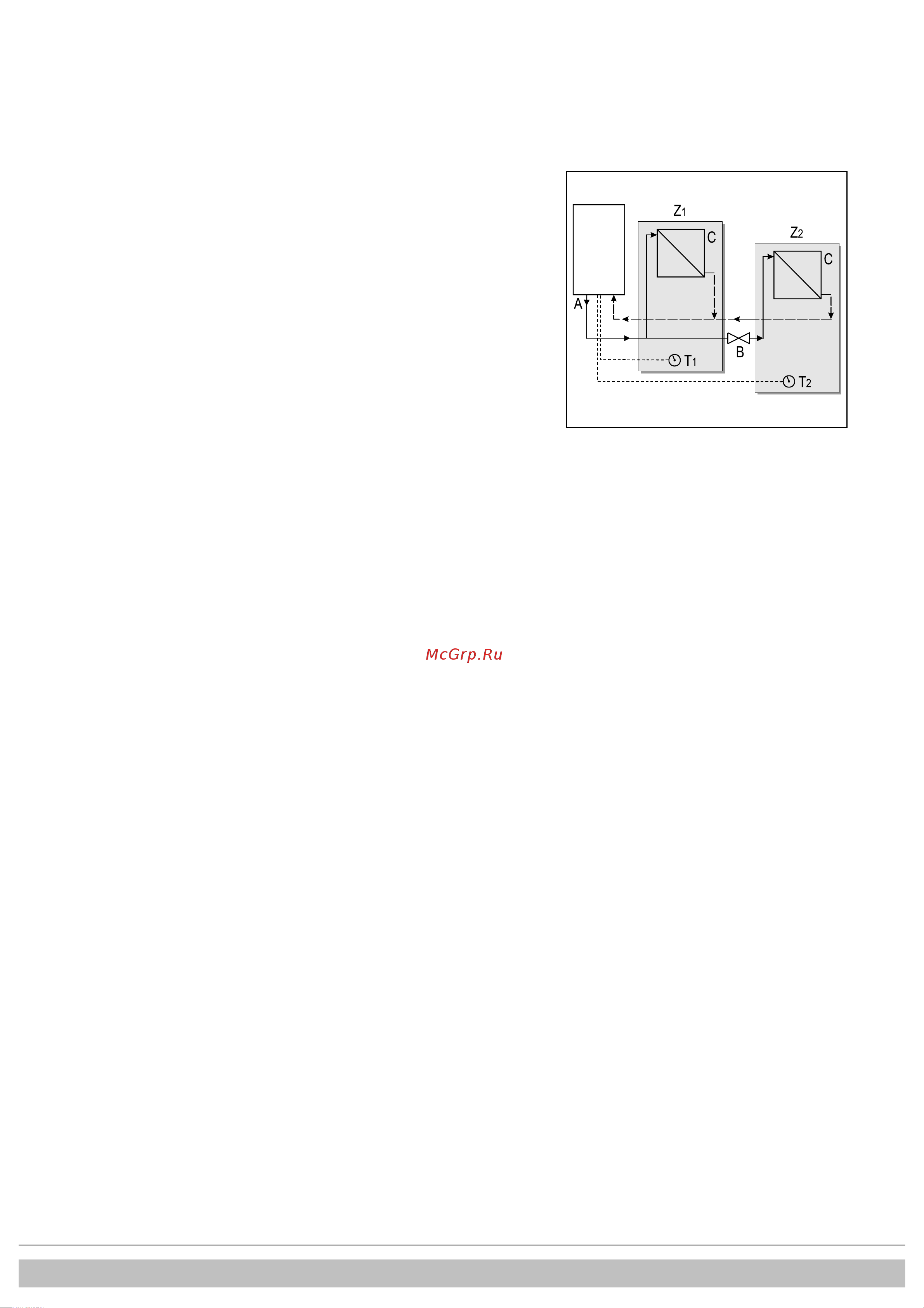

Diagrama de ligações de regulamento de "fonte de calor externa"
A. Caldeira
B. Válvula de fecho eléctrica 230 V ~
C. Radiadores
T1. Termóstato da divisão da zona 1
T2. Termóstato da divisão da zona 2
Z1. Zona 1
Z2. Zona 2
