Daikin Europe NV 31

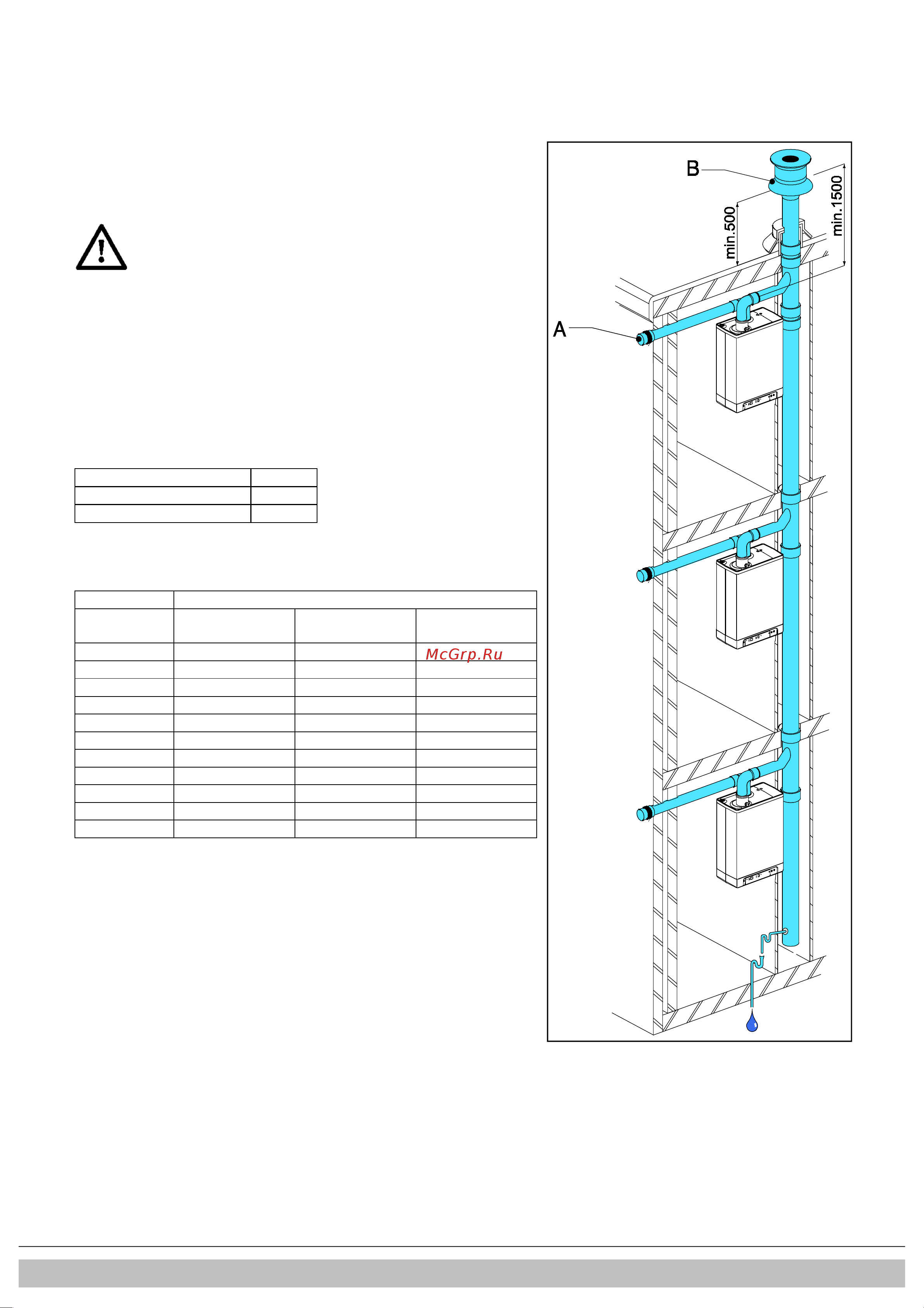

5.10.6 Τροφοδοσία αέρα από πρόσοψη και έξοδο οροφής µε
κεντρικό σύστηµα εξάτµισης
Μονάδα κατηγορίας: C83
Επιτρέπεται τροφοδοσία αέρα από πρόσοψη και έξοδο οροφής µε κεντρικό σύστηµα
εξάτµισης.
ΣΗΜΑΝΤΙΚO
• Η τροφοδοσία αέρα µέσα στην πρόσοψη πρέπει να
εξοπλιστεί µε κύκλωµα εισόδου (A).
• Το κεντρικό σύστηµα εξόδου πρέπει να εξοπλιστεί µε
κάλυµµα εξαγωγέα έλξης (B).
• Εάν το κεντρικό σύστηµα εξόδου βρίσκεται σε εξωτερικό
χώρο, ο σωλήνας εξόδου πρέπει να έχει διπλό τοίχωµα ή
να είναι µονωµένος.
Επιτρεπόµενο µήκος σωλήνα
Σωλήνας εξόδου καυσαερίων µεταξύ µονάδας και κεντρικού συστήµατος εξόδου και
σωλήνας τροφοδοσίας αέρα µεταξύ µονάδας και κυκλώµατος εισόδου µαζί:
EKOMB22AAV1H
100 m
EKOMB28AAV1H
85 m
EKOMB33AAV1H
80 m
Οι ελάχιστες διάµετροι του κεντρικού συστήµατος εξόδου βασίζονται στο
κενό
Διάµετρος σωλήνα καπνοδόχου
Αριθµός
µονάδων
EKOMB22AAV1H
EKOMB28AAV1H
EKOMB33AAV1H
2
110
130
130
3
130
150
150
4
150
180
180
5
180
200
200
6
200
220
220
7
220
230
230
8
230
250
250
9
240
270
270
10
260
280
280
11
270
290
290
12
280
300
300
Κοινή έξοδος καυσαερίου
Η έξοδος της εξόδου καυσαερίου µπορεί να δηµιουργηθεί σε οποιαδήποτε θέση στην
επιφάνεια οροφής, εφόσον η έξοδο ς στην επιφά νεια οροφ ής έχει τον ίδιο
προσανατολισµό όπως η τροφοδοσία αέρα στην πρόσοψη. Σε επίπεδη οροφή, η
έξοδος της εξόδου καυσαερίου πρέπ ει να πραγ µατοπ οιηθεί στην π εριοχή
"ελεύθερης" εξόδο υ.
Τοποθετήστε µια έξοδο συµπυκνώµατος.
Σηµείωση
Η κεντρική έξοδος έχει πιστοποιηθεί σε συνδυασµό µε τη µονάδα.
