Daikin Europe NV 33

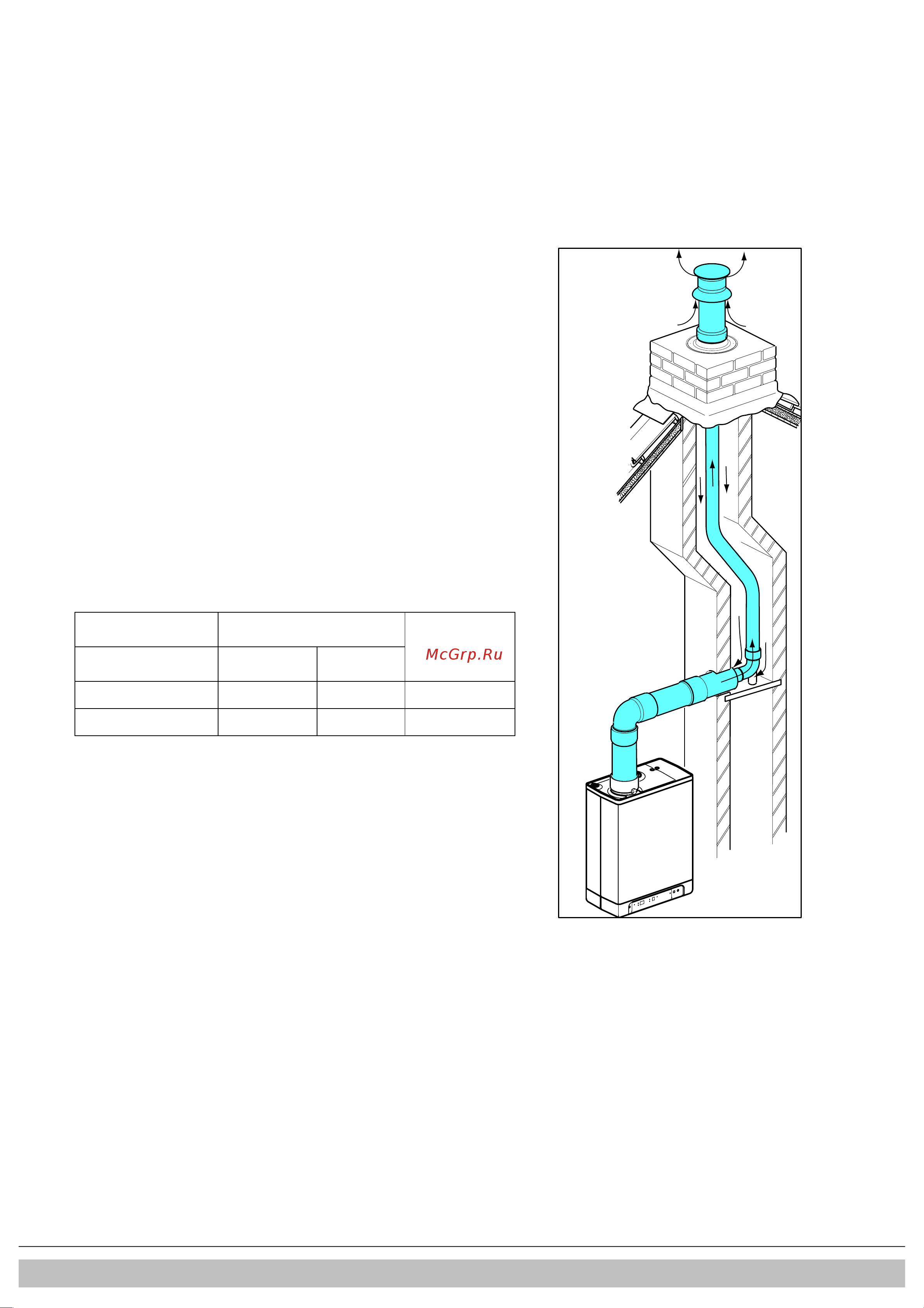

5.10.8 Οµόκεντρη, οριζόντια έξοδος καπνοδόχου, κάθετο
µέρος που περιβάλλεται από αέρα µε κέλυφος
Μονάδα κατηγορίας: C93
Ένα σύστηµα απαγωγής καυσαερίων σύµφωνο µε το τύπο εγκατάστασης C93
(C33S), επιτρέπ εται ότα ν χρ ησ ιµοπ οιού νται υλ ικά κ απ ναγ ω γού µε πισ τοπ οίη ση
CE, ή µε υλικά που προµηθεύεστε από την Daikin.
Θα πρέπει να λάβετε υπόψη σας τα παρακάτω σηµεία.
Γενικά
• Απόληξη καπναγωγού σε καµινάδα µε διάµετρο 60 ή 80mm (σταθερή ή
εύκαµπτη)
• Όταν χρησιµοποιούνται πλαστικά εξαρτήµατα καπναγωγού, θα πρέπει να
πληρούν την ελάχιστη θερµοκρασιακή κλάση των 1200 C
• Η εσωτερική γωνία µέσα στη καµινάδα που συνδέει τον διπλό οµόκεντρο
καπναγωγό µε τον κάθετο καπναγωγό θα πρέπει να στηρίζεται σύµφωνα µε τις
οδηγίες εγκατάστασης. Οι οδηγίες εγκατάστασ ης του κα τασ κευ ασ τή για τα
συστήµατα καπναγωγού θα πρέπει πάντα να ακολουθούνται στο ακέραιο.
• Σε υπάρχουσες εγκαταστάσεις, η καµινάδαπρέπει να επιθεωρείται και αν είναι
αναγκαίο να καθαρίζεται πριν η νέα εγκατάσταση παραδοθεί σε λειτουργία.
• Πρέπει πάντα να εξασφαλίζεται η στεγανότητα της καµινάδας, όταν διαπερνά
χώρους διαβίωσης
Επιτρεπόµενο µήκος καπναγωγού και προδιαγραφές συστήµατος
Όταν µια καµινάδα (π.χ. χτιστή καµινάδα) χρησιµοποιείται για είσοδο φρέσκου αέρα,
οι παρακάτω προδιαγραφές θα πρέπει να τηρούνται..
Σωλήνας καπναγωγού
Διάσταση καµινάδας [mm]
Μέγιστο µήκος
(mtr)
Diameter (mm)
(rigid or flexible)
Square
Round
DN 60
115 x 115
135
11
DN 80
135 x 135
155
29
