Daikin Europe NV 14
4.3 Montaggio
La caldaia può essere appesa a parete usando:
• piattina di aggancio a parete e kit di collegamento EKVK4AA
• un B-pack contenente un vaso di espansione e un kit di collegamento.

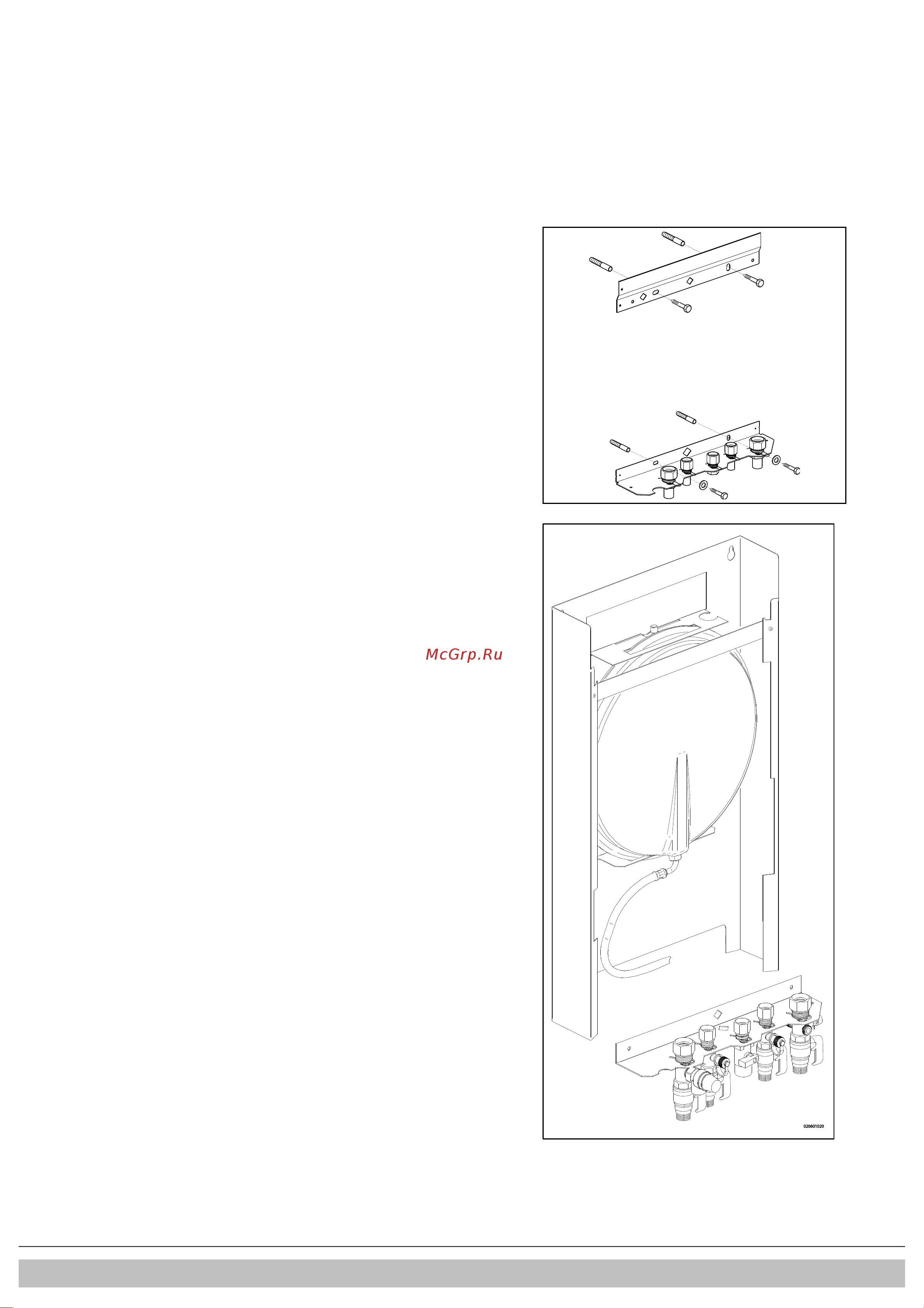

4.3.1 Montaggio della piattina di aggancio e della staffa di
montaggio
• Accertarsi che la parete sia costruita in modo da permettere l'aggancio
della caldaia.
• Eseguire i fori nella parete per la piattina di aggancio e il kit di
collegamento, usando la sagoma fornita insieme alla caldaia.
• Montare orizzontalmente sulla parete la piattina di aggancio e la staffa di
montaggio con i materiali forniti per il fissaggio.
• Posizionare il raccordo di riempimento sui collegamenti del nipplo
dell'acqua di ritorno e dell'acqua fredda, seguendo le istruzioni del kit di
installazione
• La caldaia può ora essere sistemata sulla piattina di aggancio, facendo
passare allo stesso tempo le tubazioni della caldaia nelle valvole contenute
nella staffa di montaggio.
4.3.2 Montaggio del B-pack
• Accertarsi che la parete sia costruita in modo da permettere l'aggancio
della caldaia e il B-pack.
• Eseguire i fori nella parete per B-pack, usando la sagoma fornita insieme
alla caldaia.
• Montare il B-pack con i materiali forniti per il fissaggio.
• Posizionare la staffa di montaggio nella cornice, come descritto nel
manuale contenuto nel B-pack.
• Collegare il tubo flessibile sul vaso di espansione e il collegamento della
valvola di ritorno. Assicurarsi di montare gli anelli di guarnizione !
• Posizionare il raccordo di riempimento sui collegamenti del nipplo
dell'acqua di ritorno e dell'acqua fredda, seguendo le istruzioni del kit di
installazione.
La caldaia può ora essere sistemata sul B-pack, facendo passare allo stesso tempo
le tubazioni della caldaia nelle valvole contenute nella staffa di montaggio.
