Daikin Europe NV 42
7.7 Conversione ad un tipo di gas differente
ATTENZIONE
Gli interventi sulle parti in cui passa il gas possono
essere eseguiti soltanto da un installatore in possesso
di debita certificazione.
Se si collega un'unità ad un tipo di gas differente rispetto a quello impostato dal produttore, è
necessario sostituire l'anello dosatore del gas. Su ordinazione sono disponibili dei set di
conversione per altri tipi di gas.
Conversione dell'anello dosatore
1. Spegnere la caldaia ed estrarre la spina dalla presa.
2. Chiudere la valvola del gas.
3. Rimuovere il pannello anteriore dall'unità.

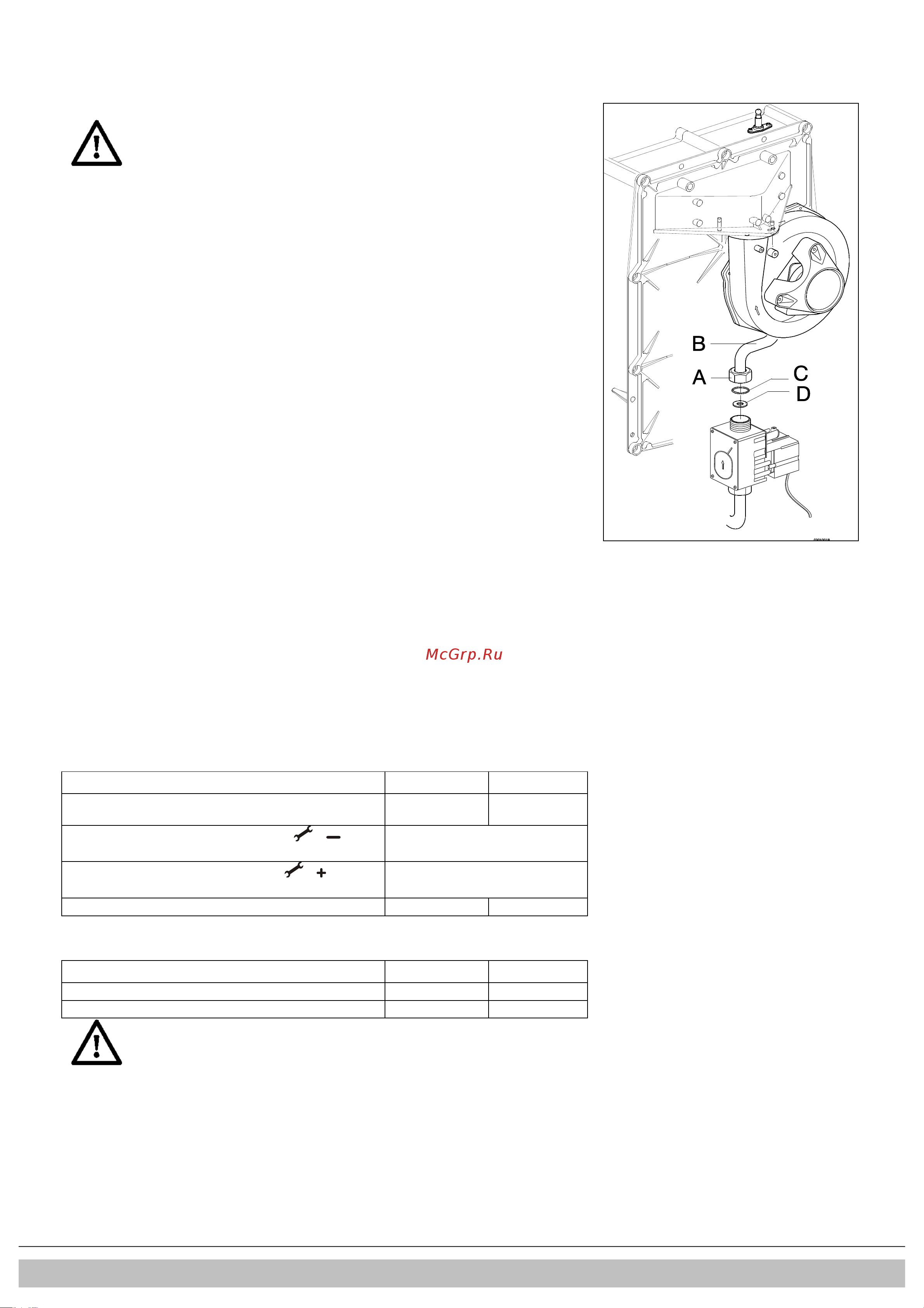

4. Allentare l'attacco (A) sopra al blocco del gas e girare all'indietro il tubo di miscelazione del
gas (B).
5. Sostituire l'O-ring (C) e l'anello dosatore del gas (D) con gli anelli presi dal set di
conversione.
6. Rimontare le parti invertendo l'ordine delle operazioni di smontaggio.
7. Aprire la valvola del gas.
8. Controllare che gli attacchi del gas prima del blocco del gas siano sigillati ermeticamente.
9. Inserire la spina nella presa e accendere la caldaia.
10. Controllare che gli attacchi del gas dopo il blocco del gas siano sigillati ermeticamente
(durante il funzionamento).
11. Ora controllare l'impostazione del rapporto gas/aria (vedere il par. 7.9).
12. Applicare un adesivo con il tipo di gas configurato sopra all'adesivo esistente sul blocco del
gas.
13. Applicare un adesivo con il tipo di gas configurato sulla targhetta dati.
14. Rimontare il pannello anteriore sull'unità.
7.8 Regolazione del gas/aria
La regolazione del gas/aria è stata effettuata alla fabbrica e, in linea di principio, non
dovrebbe necessitare di ulteriori aggiustamenti.
Per verificare l'impostazione, misurare la percentuale di CO
2
presente nei gas della
combustione oppure misurare la differenza di pressione.
In caso di difetti, di sostituzione del blocco del gas o di conversione ad un tipo di gas differente,
è necessario verificare la regolazione impostandola secondo la seguente tabella.
ATTENZIONE
Il controllo del CO
2
deve essere eseguito con il coperchio aperto.
Se il coperchio fosse chiuso, la % del CO
2
potrebbe risultare più
alta dei valori indicati nella tabella sopra.
Tipo di gas
Gas naturale
Propano
Categoria del gas
2E/H G20
3P / G31
% di CO
2
con un'impostazione bassa (L) ( e )
Con il coperchio aperto
Vedere il par. 7.9
% di CO
2
con un'impostazione Alta (H) ( e 2x)
Con il coperchio aperto
Vedere il par. 7.9
Pressione iniziale del gas (mbar)
20 mbar
30/37/50 mbar
Anello dosatore del gas
Gas naturale
Propano
EKOMB22AAV1H
600
480
EKOMB28AAV1H, EKOMB33AAV1H
655
525
