Daikin Europe NV 34

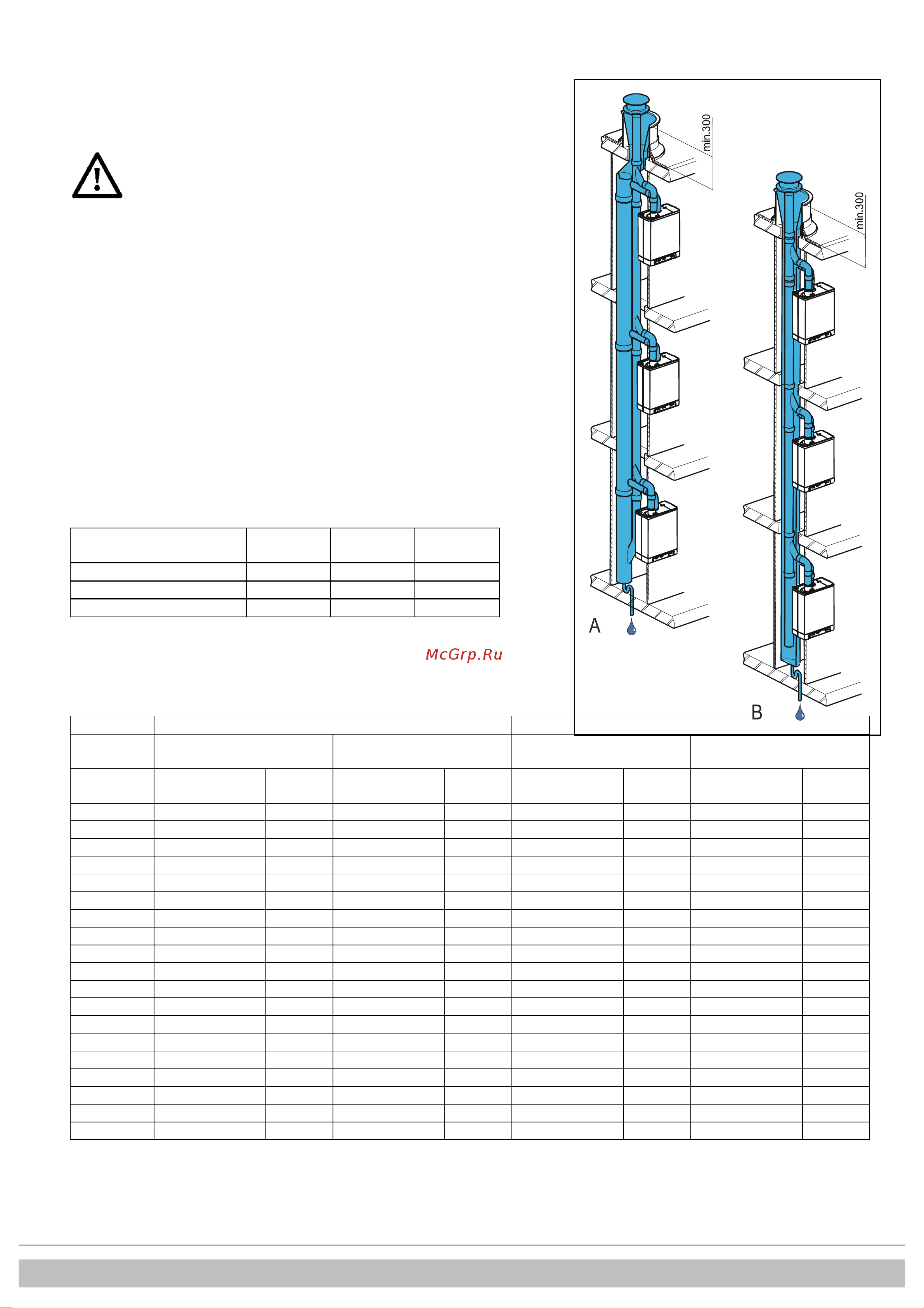

5.10.7 Sistema de gases de combustão/entrada de ar combinado
Categoria da unidade: C43
O fornecimento de ar comum e a saída comum dos gases de combustão pode ser
transportada concentricamente ou separadamente.
Comprimento de tubo permitido
Paralelo: Conjunto da saída de gás de combustão e do fornecimento do ar, excluindo o
comprimento da passagem combinada.
Concêntrico: comprimento total do tubo, excluindo o comprimento da passagem
combinada.
Paralelo
Concêntrico
60/100
Concêntrico
80/125
EKOMB22AAV1H
100 m
10 m
29 m
EKOMB28AAV1H
85 m
10 m
29 m
EKOMB33AAV1H
80 m
10 m
29 m
Os diâmetros mínimos do sistema do tubo de gases de combustão e do
fornecimento de ar comum com base na adenda 2001-02 dos requisitos de
inspecção N.º 138 da Gastec.
EKOMB22AAV1H e EKOMB28AAV1H
EKOMB33AAV1H
Número de
unidades
Concêntrico
Paralelo
Concêntrico
Paralelo
Saída de gases
de combustão
Entrada
de ar
Saída de gases
de combustão
Entrada
de ar
Saída de gases
de combustão
Entrada
de ar
Saída de gases
de combustão
Entrada
de ar
2
135
253
135
214
155
291
155
246
3
157
295
157
249
166
311
166
263
4
166
311
166
263
176
330
176
279
5
175
328
175
278
186
349
186
295
6
184
345
184
292
196
367
196
311
7
193
362
193
306
206
386
206
326
8
201
376
201
318
216
404
216
342
9
210
393
210
332
226
423
226
358
10
219
410
219
347
236
442
236
374
11
228
427
228
361
247
463
247
391
12
237
444
237
375
257
482
257
407
13
246
461
246
389
267
500
267
423
14
255
478
255
404
277
519
277
439
15
264
494
264
418
287
538
287
454
16
272
509
272
431
297
556
297
470
17
281
526
281
445
307
575
307
486
18
290
543
290
459
317
594
317
502
19
299
560
299
473
328
614
328
519
20
308
577
308
488
338
633
338
535
IMPORTANTE
• É permitida uma saída no telhado através de um sistema de gases
de combustão/entrada de ar combinado.
• Para utilização de uma protecção para a saída de gás de
combustão e de uma protecção do fornecimento de ar comum, é
necessária uma declaração de não objecção ou um Certificado de
gás do Gastec Gas Institute.
• A passagem da abertura de equilíbrio de pressão na parte inferior
do fornecimento de ar comum e do sistema de saída de gás de
combustão é equivalente a 0,44 vezes a superfície da saída de gás
de combustão.
