Daikin Europe NV 10
4 INSTALLATION

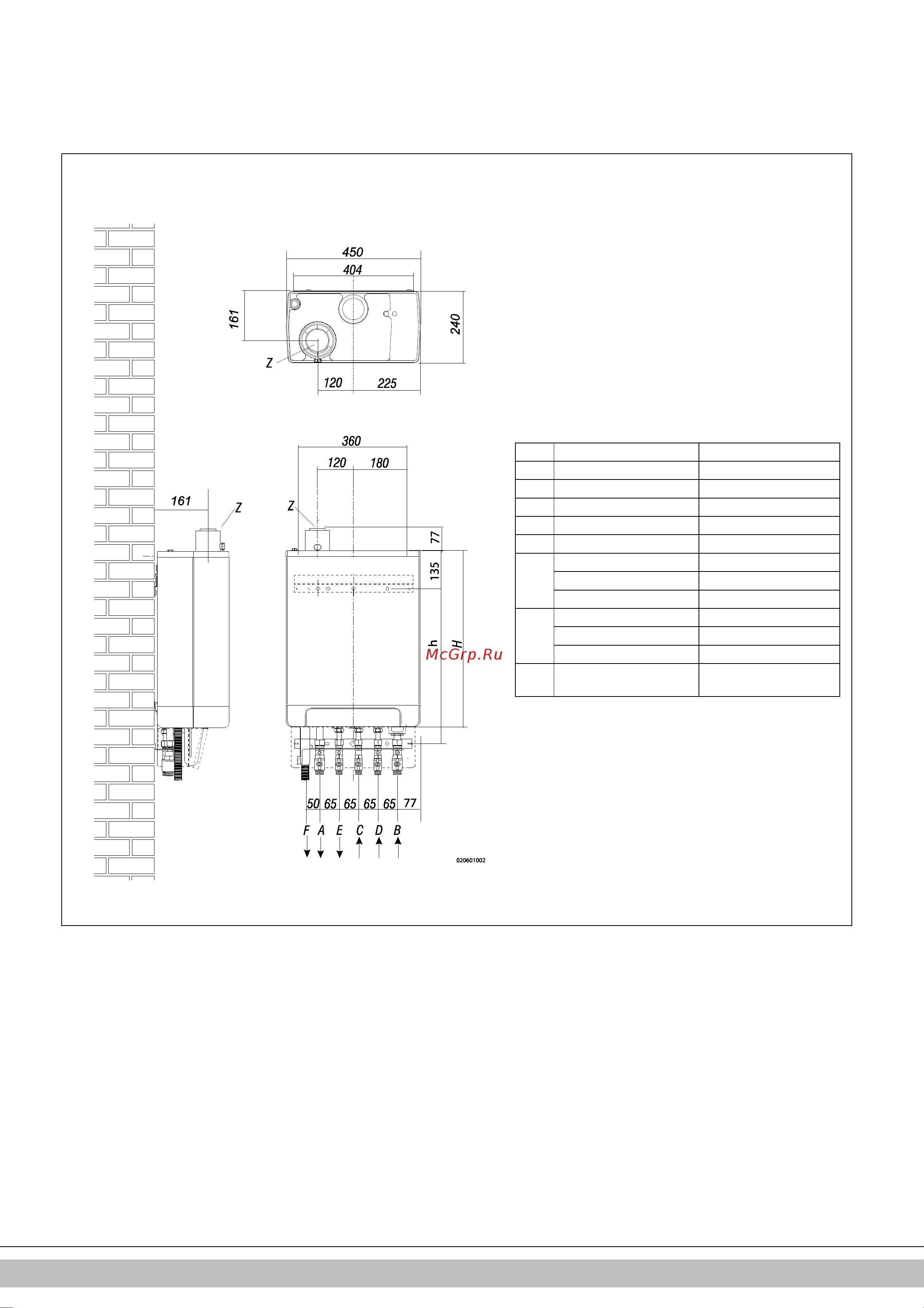

4.1 Abmessungen der Anlage
Gerät mit nach unten angeschlossenen Rohrleitungen:
Gerät + Wandmontageleiste
A =
Zulauf ZH
G ¾” (außen)
B =
Rücklauf ZH
G ¾” (außen)
C =
Gas
G ½” (innen)
D =
Warmwasser kalt
R ½”
E =
Warmwasser warm
R ½”
F =
Kondensatauslass
Ø dn25 (flexibel)
h =
517 mm
EKOMB22AAV1H
577 mm
EKOMB28AAV1H
637 mm
EKOMB33AAV1H
H =
590 mm
EKOMB22AAV1H
650 mm
EKOMB28AAV1H
710 mm
EKOMB33AAV1H
Z2 =
Verbrennungsgasauslass/
Lufteinlass
Ø60/100 (konzentrisch)
