Daikin Europe NV 12

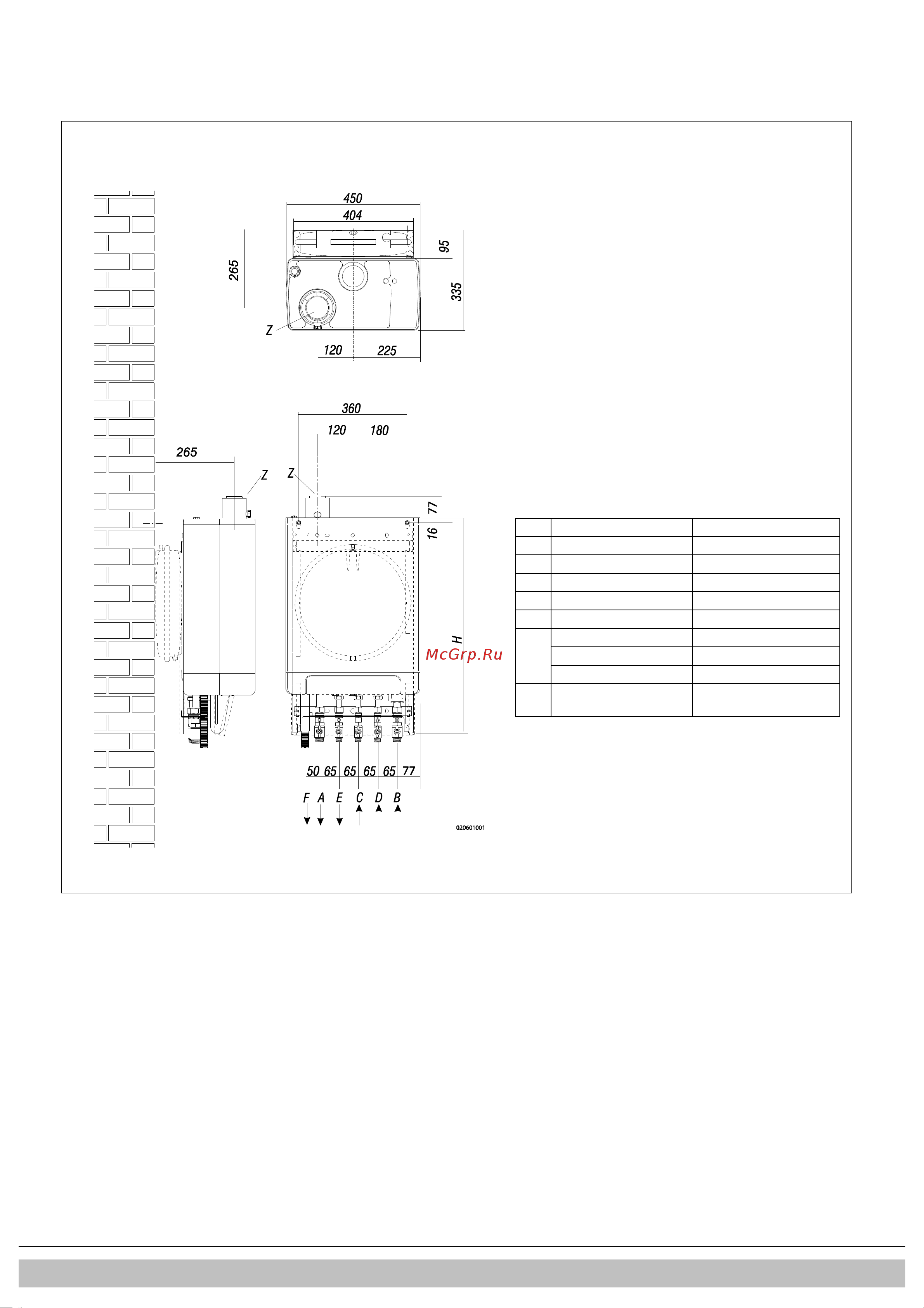

Urządzenie podłączone do zestawu B
Urządzenie + zestaw B
A=
Zasilanie c.o.
G ¾” (zew.)
B =
Powrót c.o.
G ¾” (zew.)
C=
Gaz
G ½” (wew.)
D=
Zawór zimnej wody
R ½”
E=
Zawór ciepłej wody
R ½”
F=
Wylot skroplin
Ø dn25 (elastyczne)
H=
770mm
EKOMB22AAV1H
830 mm
EKOMB28AAV1H
890 mm
EKOMB33AAV1H
Z2=
Wylot spalin/wlot
powietrza
Ø60/100 (koncentryczny)
