Daikin Europe NV 54

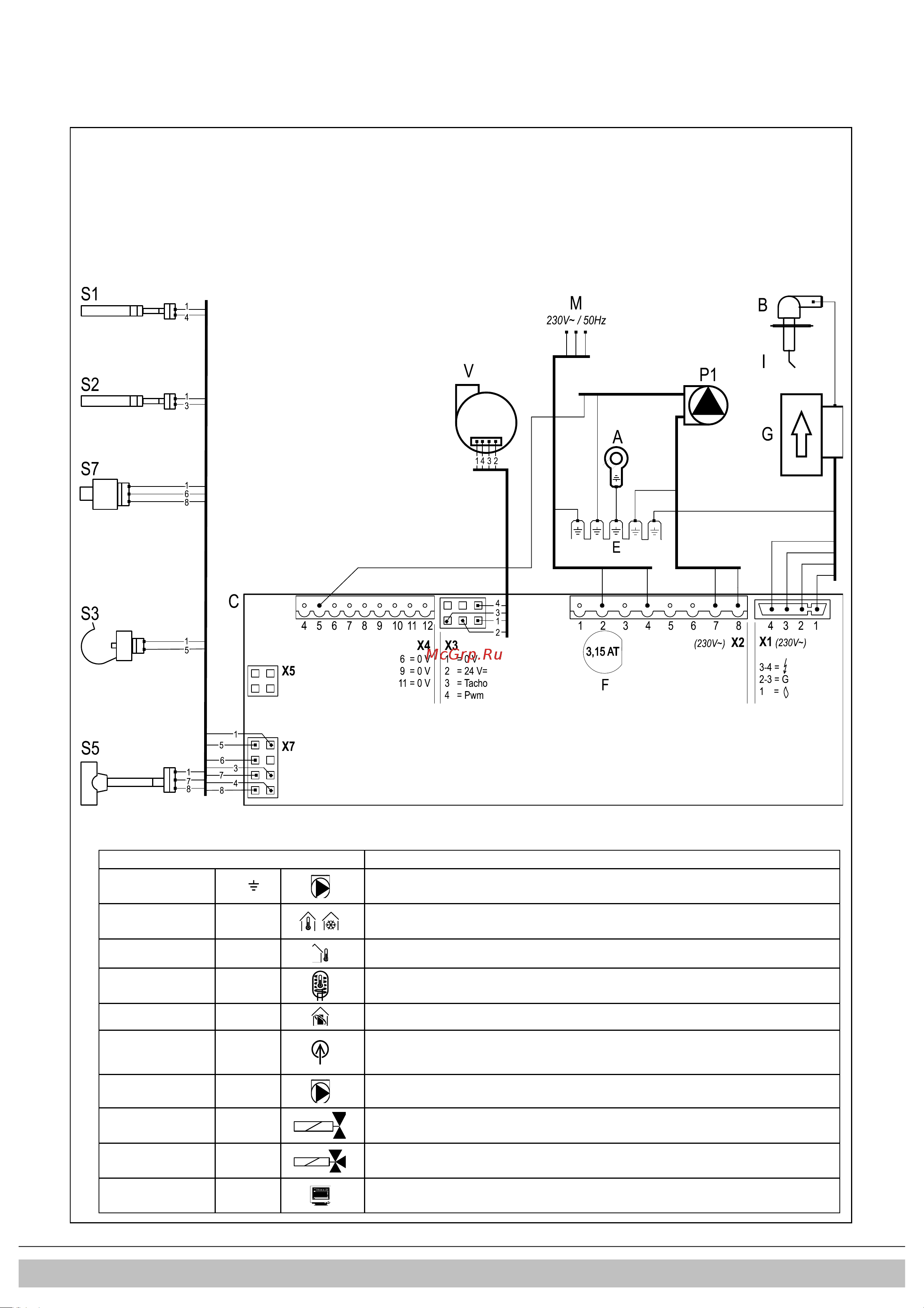

10.2 Schemat elektryczny EKOMB22AAV1H, EKOMB28AAV1H i EKOMB33AAV1H
A
Połączenie uziemiające
wymiennika ciepła
F
Bezpiecznik (3,15 AT)
P1
Pompa obiegowa c.o.
Czujnik przepływu
B
Pokrywa iskrownika
G
Zawór gazowy +
jednostka zapłonu
S1
Czujnik zasilania
Czujnik ciśnienia wody
obiegu grzewczego (c.o.)
C
Kontroler bojlera
I
Elektroda zapłonowa/ io
S2
Czujnik temp. powrotu
Wentylator
E
Krawędzie uziemiające regulatora
kotłowego
M
Napięcie zasilania
S3
Czujnik CWU
Podłączanie:
Listwa X4
24V=
5 -
Pompa obiegowa c.o. (5 = sygnał PWM (czerwony), E= uziemienie)
6 - 7
Termostat pokojowy typu wł./wył. i/lub termostat przeciwzamrożeniowy
(24 VDC lub ± 125 mA)
8 - 9
Czujnik zewnętrzny (12 k Ohm / 25°C)
9 - 10
Czujnik zbiornika lub termostat zbiornika (usunąć, jeśli jest obecny w ramach
połączenia 9 10)
11 - 12
Termostat OpenTherm
Listwa X2
230 V~
2 - 4
Kabel zasilający (2= L (brązowy), 4= N (niebieski), E= uziemienie)
7 - 8
Pompa obiegowa c.o. (8= L (brązowy), 7= N (niebieski), E= uziemienie)
3 - 5 - 6
Zawór to regulacji grupowej lub ogrzewania podłogowego (3= L (brązowy),
5= wyłącznik (czarny), 6= N (niebieski)) (EK3WV1AA).
3 - 5 - 6
Zawór trójdrogowy (3= L (brązowy), 5= wyłącznik (czarny), 6= N (niebieski))
(EK3WV1AA).
Złącze X5
Interfejs komputerowy
