Daikin EKOMB28AAV1H [419/432] Ρύθµιση διοξειδίου του άνθρακα
![Daikin EKOMB28AAV1H [419/432] Ρύθµιση διοξειδίου του άνθρακα](/views2/1796810/page419/bg1a3.png)
Daikin Europe NV 44
11 Αν το ποσοστό CO
2
στη µέγιστη και την ελάχιστη ισχύ είναι εντός του εύρους που
αναγράφεται στους παραπάνω πίνακες, η ρύθµιση CO
2
του λέβητα είναι σωσ τή. Ε άν
ΟΧΙ, ρυθµίστε τη ρύθµιση CO
2
σύµφωνα µε τις οδηγίες στο ακόλουθο κεφάλαιο.
12 Απενεργοποιήστε τη µονάδα πατώ ντας το κου µπ ί και επαναφέρετε το σηµείο
δειγµατοληψίας στη θέση του. Βεβαιωθείτε ότι είναι αεροστεγές.
13 Επαναφέρετε το µπροστινό πλαίσιο στη θέση του.
ΠΡΟΣΟΧΗ
Η εργασία σε µέρη που φέρουν αέριο επιτρέπεται να
πραγµατοποιείται ΜΟΝΟ από πιστοποιηµένα, ικανά άτοµα.
Ρύθµιση διοξειδίου του άνθρακα
ΣΗΜΑΝΤΙΚO
Ρυθµίστε τη ρύθµιση CO
2
µόνο εφόσον την ελέγξετε αρχικά και εφόσον
βεβαιωθείτε ότι έχει λάβει χώρα η απαραίτητη ρύθµιση. Δεν επιτρέπεται η
πραγµατοποίηση ρυθµίσεων στη βαλβίδα αερίου χωρίς προηγούµενη έγκριση
από τον εκπρόσωπο της Daikin της περιοχής σας. Στο Βέλγιο, η βαλβίδα
αερίου µπορεί να ΜΗΝ είναι ρυθµισµένη ή/και µπορεί να ΜΗΝ έχει αφαιρεθεί ή
σπάσει. Επικοινωνήστε µε τον προµηθευτή σας.

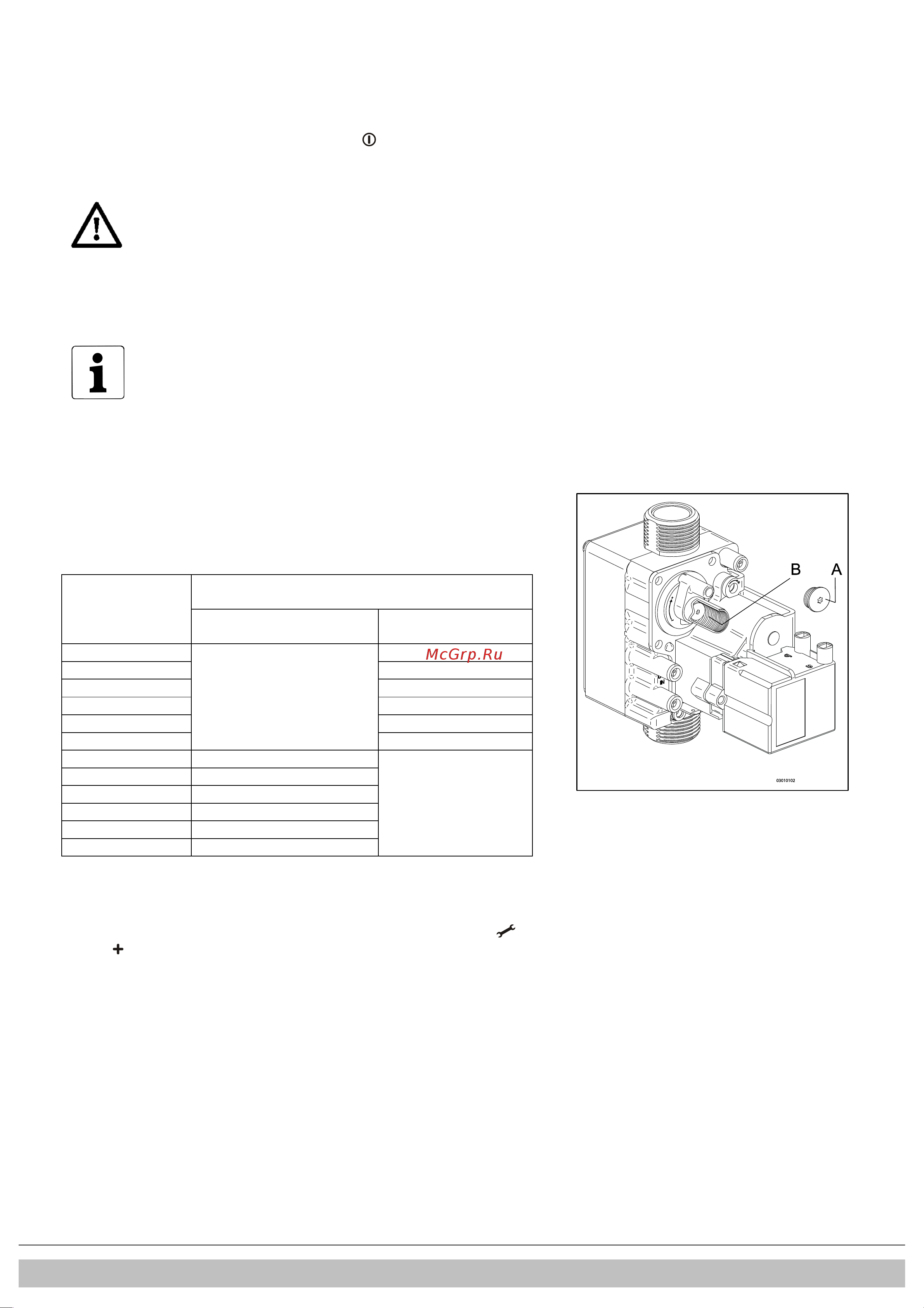

1 Αφαιρέστε την τάπα (A) που καλύπτει τη βίδα του ρυθµιστή.
2 Στρέψτε τη βίδα (B) προς τα δεξιά για να αυξήσετε το ποσοστό CO
2
και προς τα
αριστερά για να το µειώσετε. Ανατρέξτε στον παρακάτω πίνακα για την επιθυµητή
τιµή.
Καταµετρηµένη
τιµή σε µέγιστη
ισχύ
Ρυθµισµένες τιµές CO
2
(%) σε ελάχιστη ισχύ (µπροστινό
καπάκι ανοιχτό)
Φυσικό αέριο 2H
(G20, 20 mbar)
Προπάνιο 3P
(G31,30/50/37 mbar)
10,8
-
10,5±0,1
10,6
10,3±0,1
10,4
10,1±0,1
10,2
9,9±0,1
10
9,8±0,1
9,8
9,6±0,1
9,6
9,0±0,1
-
9,4
8,9±0,1
9,2
8,8±0,1
9,0
8,7±0,1
8,8
8,6±0,1
8,6
8,5±0,1
3 Μετά τη µέτρηση του ποσοστού του CO2 και την προσαρµογή της ρύθµισης,
αντικαταστήστε την τάπα του καλύµµατος και την τάπα του σηµείου
δειγµατοληψίας. Βεβαιωθείτε ότι είναι αεροστεγή.
4 Επιλέξτε την Υψηλή ρύθµιση πατώντας δύο φορές ταυτόχρονα τα κουµπιά
και . Ένα κεφα λα ίο γ ρά µµα θα εµφ α ν ισ τε ί σ τη ν ο θό ν η σ έ ρβ ις .
5 Μετρήστε το ποσοστό CO
2
. Αν το ποσ οστό CO
2
εξακολουθεί να αποκλίνει από
τις τιµές στον πίνακα που υ πο δεικν ύει το π οσ οσ τό CO
2
στη µέγιστη ισχύ,
επικοινωνήστε µε τον τοπικό αντιπρ όσ ω πο .
6 Πατήστε ταυτόχρονα τα + και - για να εγκαταλείψετε το δοκιµαστικό
πρόγραµµα.
7 Επαναφέρετε το µπροστινό πλαίσιο στη θέση του.
