Daikin Europe NV 30
5.10.4 Materiais de gás de combustão disponíveis livremente no mercado
(C63).
As propriedades da combustão determinam as escolhas do material de combustão.
As normas EN 1443 e EN 1856-1 fornecem as informações necessárias para escolher o
material de fluxo através de um adesivo, incluindo uma série de identificação.

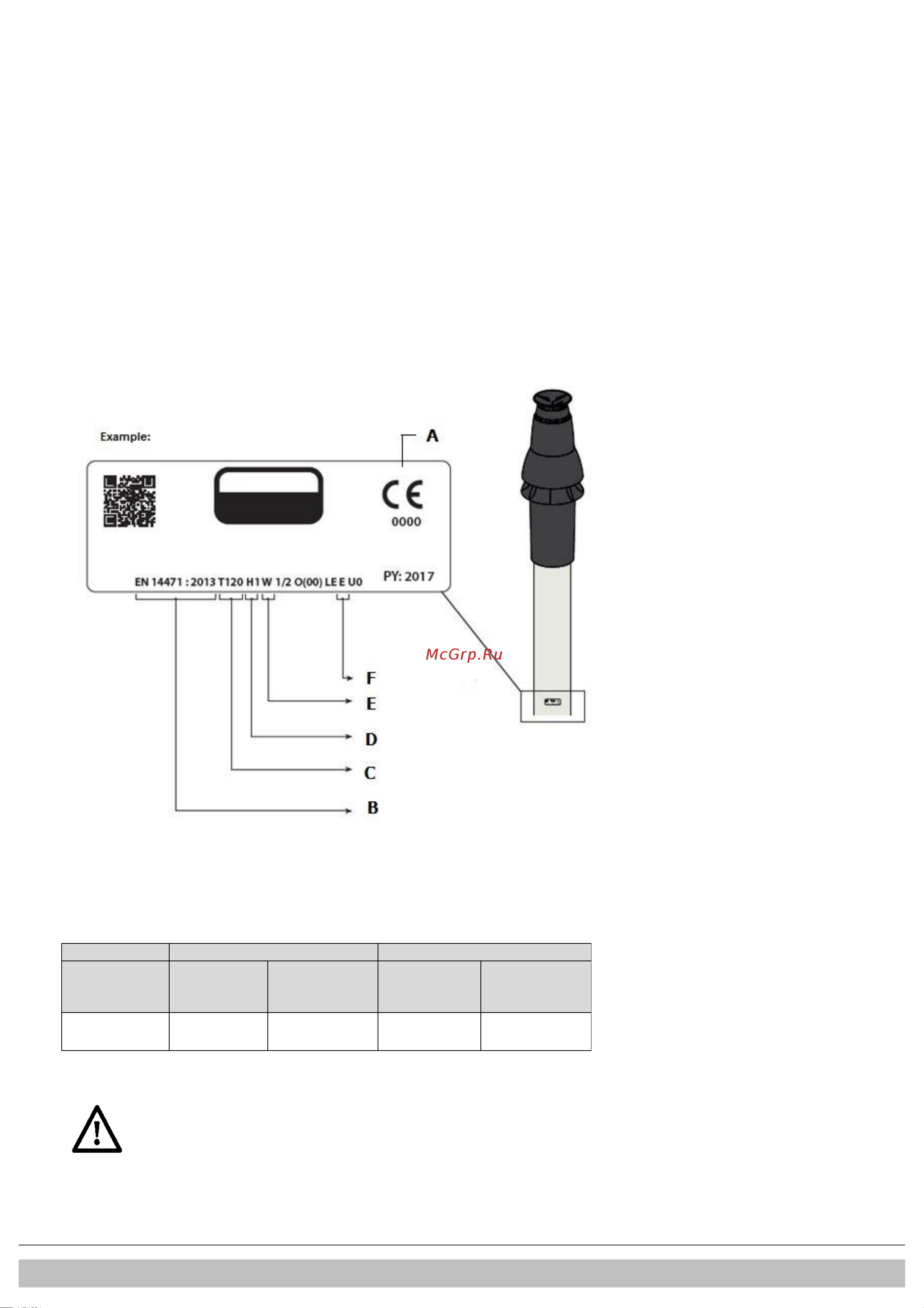

A série de identificação contém as informações seguintes:
A Marcação CE
B A norma a cumprir: Metal, EN 1856-2
Plástico, EN 14471
A série de ID tem de conter as informações seguintes:
C Classe de temperatura : T120
D Classe de pressão : Pressão (P) ou Alta Pressão (Hi)
E Classe de resistência : H (Húmido)
F Classe de resistência em caso de incêndio : E
Dimensões do sistema de combustão C63 (dimensões externas em mm)
Paralelo
Concêntrico 80/125
Concêntrico 60/100
Tubo de
gases de
combustão
Entrada de ar
Tubo de gases
de combustão
Entrada de ar
ø 80
+0,3
- 0,7
ø 80
+0,3
- 0,7
ø 125
+ 2
- 0
ø 60
+0,3
- 0,7
ø 100
+ 2
- 0
Os+materiais+de+combustão+de+diferentes+marcações+não+
devem+ser+combinados!+
