Daikin Europe NV 55

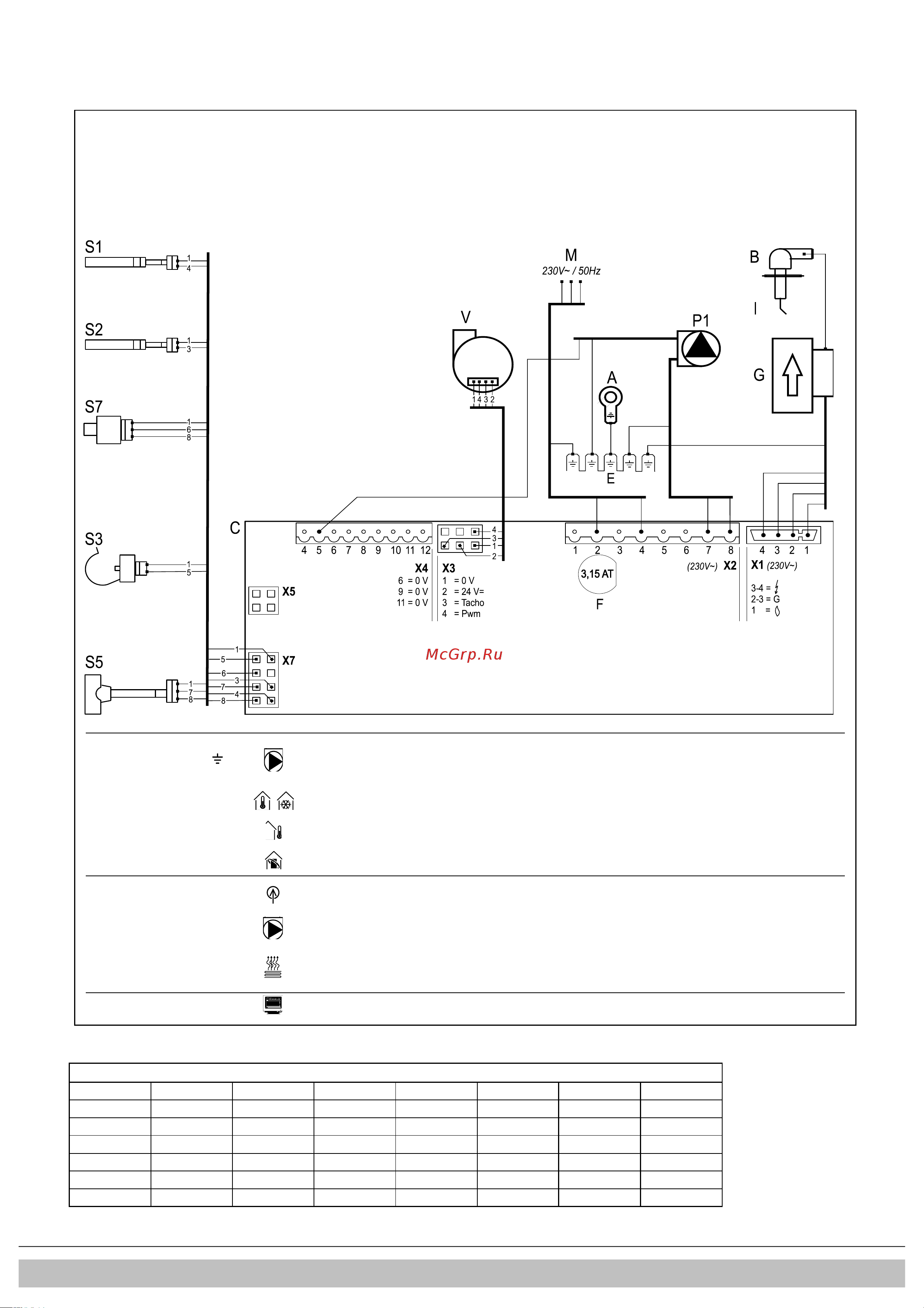

10.2 Diagrama eléctrico EKOMB22AAV1H, EKOMB28AAV1H & EKOMB33AAV1H
A
Comutador de ligação à terra
F
Fusível (3,15 A T)
P1
S3
Sonda de AQS
B
Protecção da ignição
G
Bloco de gás + módulo de
ignição
R
S5
Sensor de fluxo
C
Controlador da caldeira
I
Pino de ignição/ionização
S1
S7
Sonda da pressão da água
de CH
E
Ligações à terra
M
Alimentação eléctrica
S2
V
Ventoinha
Conector X4
24 V=
5 -
Bomba de CH (5= sinal PWM (vermelho), E=terra)
6-7
Activar/desactivar Termóstato da divisão (0,1 A-24 VCC) e/ou termóstato de congelação
8-9
Sonda exterior (12 kOhm/25°C)
11-12
Termóstato da divisão OpenTherm (6-7 deve estar aberto)
Conector X2
230V~
2-4
Alimentação 230 V (2 = L (castanho), 4 = N (azul))
7-8
Bomba de CH (8 = L (castanho), 7 = N (azul)
3-5-6
Válvula de fecho do aquecimento por baixo do piso (3 = L (castanho), 5 = Interruptor (preto),
6 = N (azul)
(por exemplo: EK3WV1AA)
Conector X5
Interface do computador
10.3 Resistências NTC
NTC 12 kOhm
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
-15
76020
15
18300
45
5522
75
1994
-10
58880
20
14770
50
4609
80
1717
-5
45950
25
12000
55
3863
85
1467
0
36130
30
9805
60
3253
90
1266
5
28600
35
8055
65
2752
95
1096
10
22800
40
6653
70
2337
100
952
