Daikin Europe NV 34

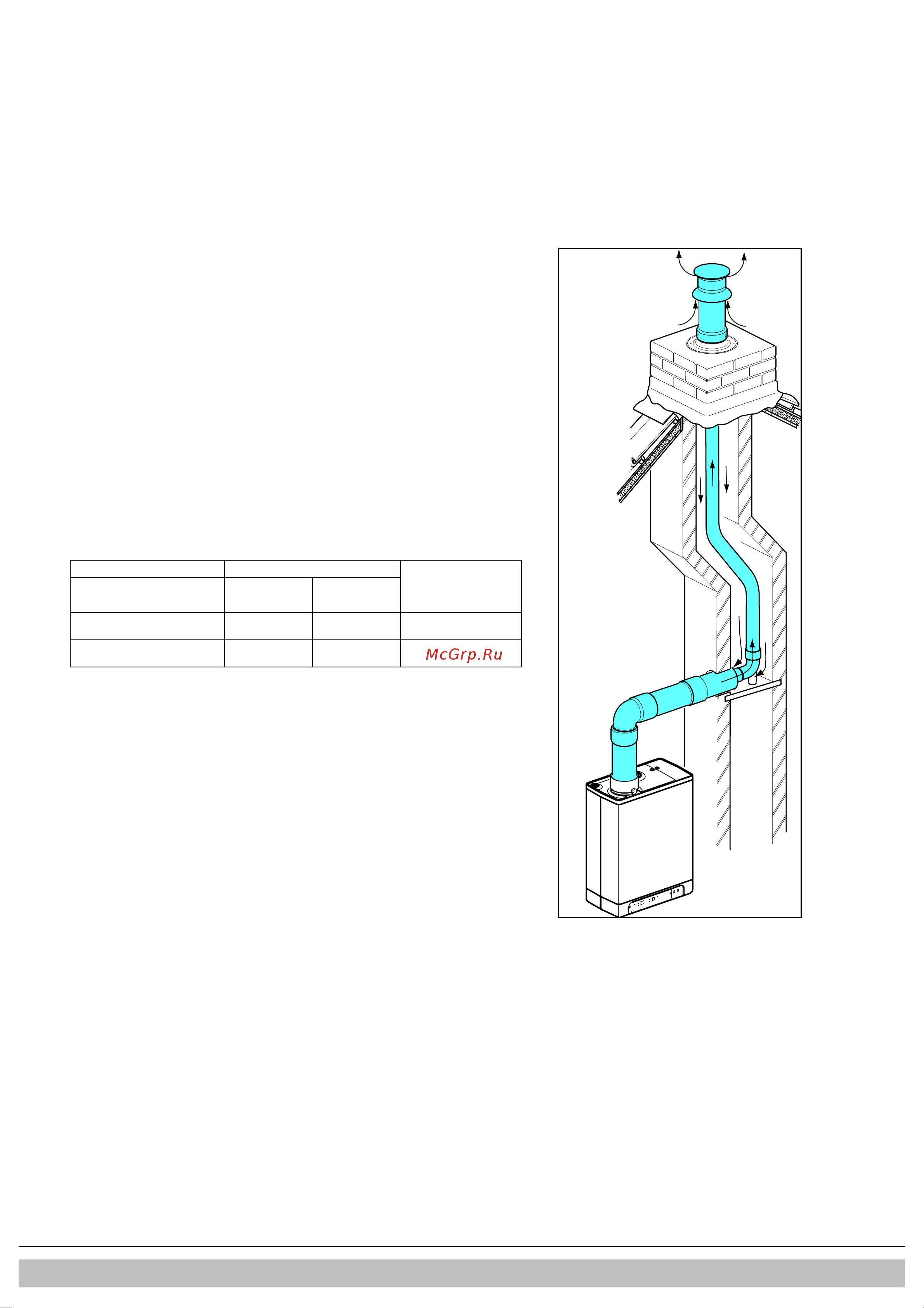

5.10.8 Koncentryczny poziomy wylot spalin, część pionowa
otoczona przez szyb znajdujący się w powietrzu
Typ urządzenia: C93
System przewodów spalinowych zgodny z C93 (C33) jest dozwolony przy
zastosowaniu materiałów wylotowych dostarczanych przez Daikin.
Należy zastosować się do poniższych punktów.
Informacje ogólne
• Wylot spalin w szachcie kominowym o średnicy 60 lub 80 mm (sztywny lub
elastyczny)
• Przy zastosowaniu systemów kominowych z tworzywa, zastosuj materiały o
minimalnej klasie temperatury T120.
• Połączenie pomiędzy koncentrycznym podłączeniem a pionowym systemem
spalinowym w szachcie musi posiadać podporę zgodnie z instrukcjami
dostawcy.
• Montaż systemu dostarczonego przez producenta musi być zawsze
kompletnie wykonany.
• Dla istniejących instalacji szacht kominowy musi być sprawdzony i jeśli to
konieczne, wyczyszczony przed odbiorem nowej instalacji.
• Należy zachować szczelność szachtu kominowego w obrębie części
mieszkalnej.
Przewód spalin
Wymiar szachtu [mm]
Długość max.[mtr]
średnica (mm)
(sztywny lub elastyczny)
Plac
Runda
DN 60
115 x 115
135
11
DN 80
135 x 135
155
29
