Daikin Europe NV 35

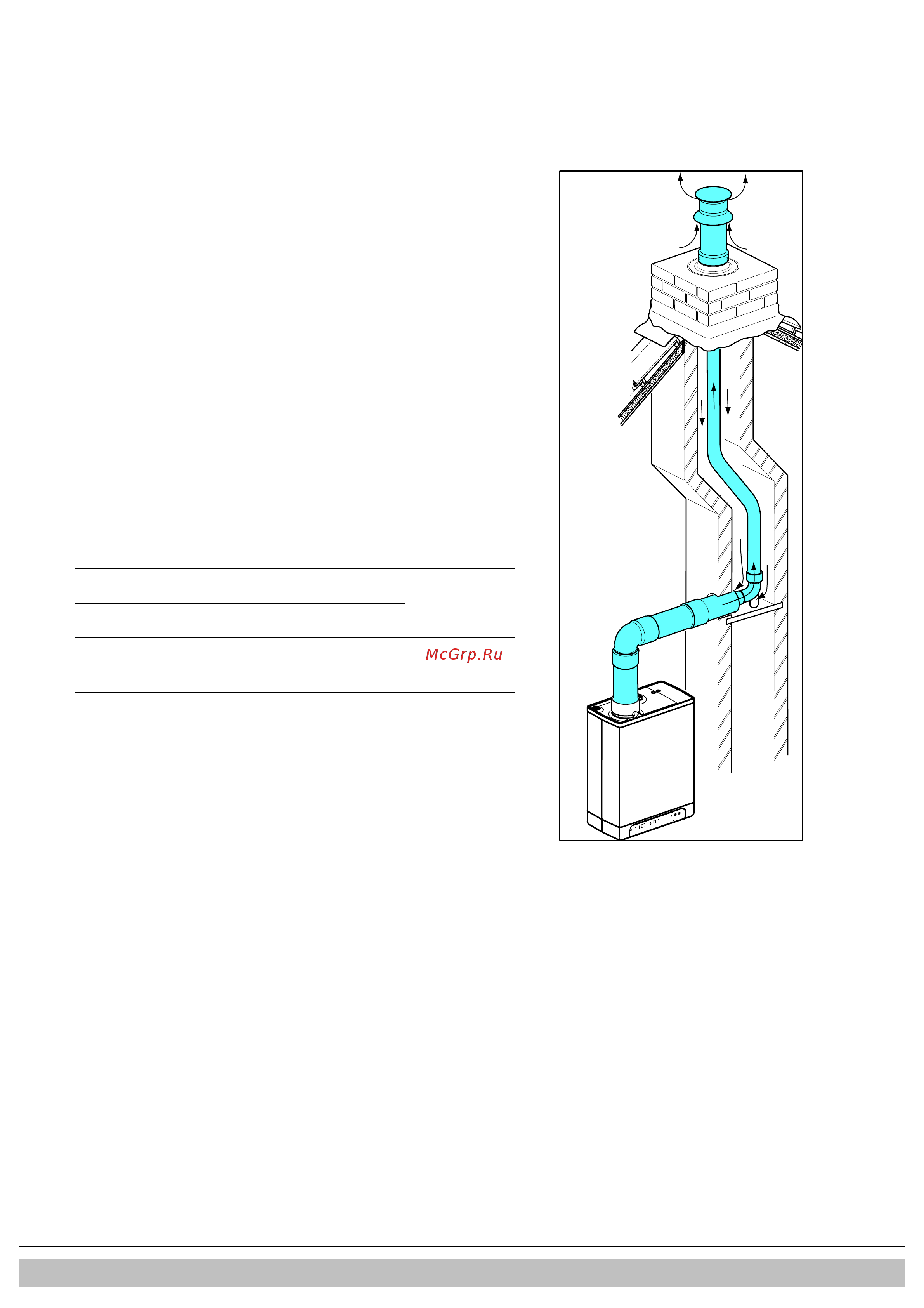

5.10.8 Sortie de gaz de combustion horizontale
concentrique, pièce d'alimentation en air verticale
entourée d'une gaine
Catégorie d'unité : C93
Un système de chiminée selon C93 est autorisé lorsque l'on utilise des fumées
approuvées par la CE ou le matériau de combustion fourni par Daikin.
Les points ci-dessous doivent être considérés.
General
• Sortie de fumée dans l'arbre de 60 ou 80 mm de diamètre (rigide ou flexible).
• Lors de l'utilisation de matériaux de tuyauterie de cheminée en plastique, une
classe de température minimale de T120 s'applique.
• Le coude de transfert entre la conduite de cheminée concentrique et verticale
dans l'arbre doit être supporté conformément aux instructions du fournisseur.
• Les instructions de montage du fabricant pour le système de cheminée doivent
toujours être suivies en entier.
• Pour les installations existantes, l'arbre doit être inspecté et si nécessaire nettoyé
avant la mise en service de la nouvelle installation.
• L'étanchéité de l'arbre vers les espaces de vie doit être assurée.
Longueur de tuyau autorisée
Lorsqu'une tige (par exemple une cheminée en brique) a pour objet l'admission d'air, les
conditions suivantes sont applicables.
Tuyau de gaz de
fumée
dimension de l'arbre [mm]
Longueur max.
mtr]
Diamètre (mm)
(rigide ou flexible)
Carré
Rond
DN 60
115 x 115
135
11
DN 80
135 x 135
155
29
