Daikin Europe NV 23

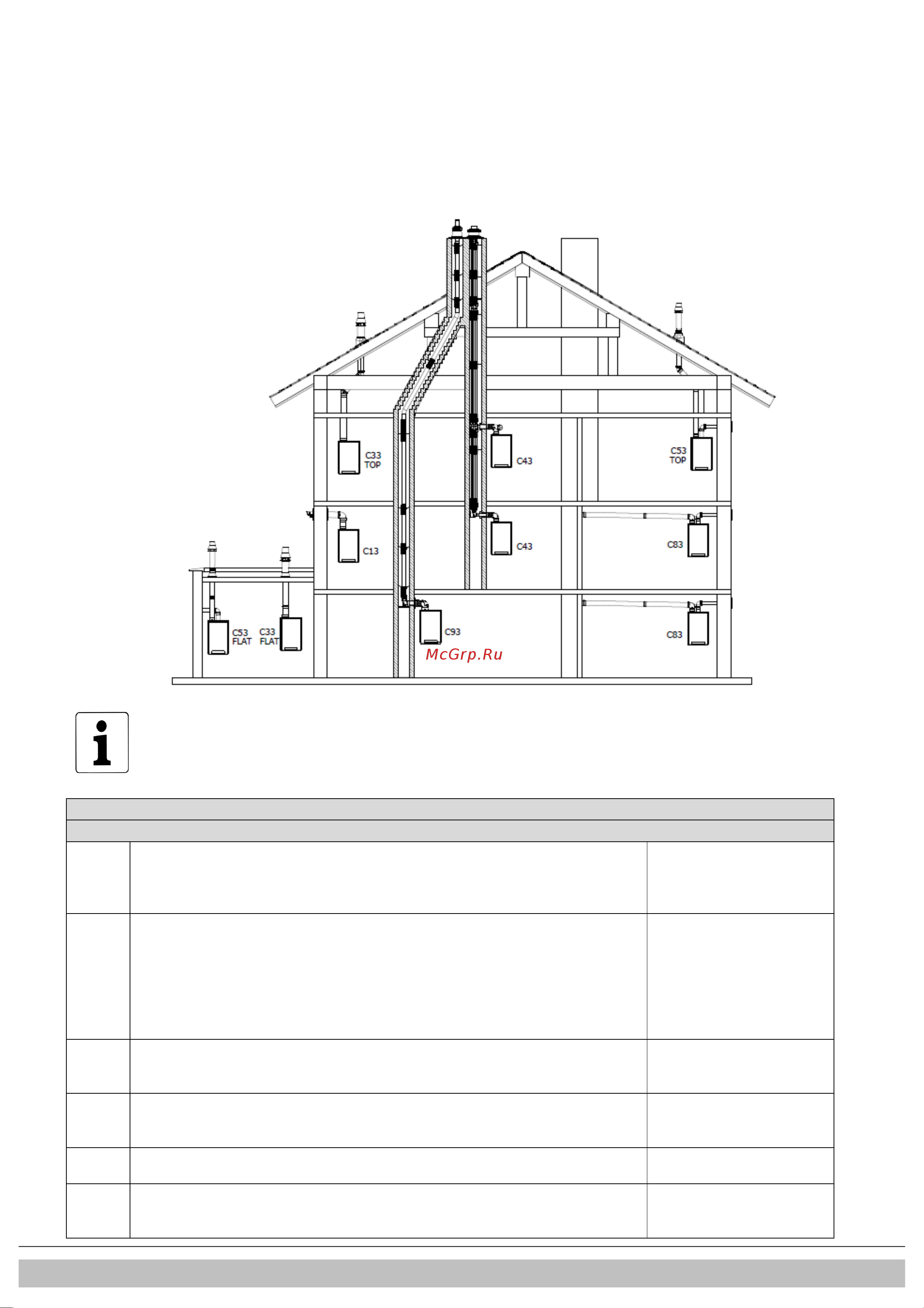

5.7 Sistemi)di)uscita)
Si prega di notare che non tutte le configurazioni di sistemi dei fumi descritte sotto sono
autorizzate nei vari paesi. Pertanto, attenersi alle normative locali per eseguire l'installazione.
I)disegni)rip or ta ti)s op r a )ra p pr e se n ta n o )u n )ca mpione)e )
possono)differire)nei)dettagli.)))
Spiegazio n e )d e i)sis te mi)di)sca ric o )d e i)fu mi!
Categoria)secondo)la)norma)CE!
B23
Condotto di scarico che espelle i fumi all'esterno
dell'ambiente contenente l'apparecchio. L'aria della combustione viene aspirata
direttamente dall'ambiente.
Assicurarsi che l'entrata
dell'aria sia aperta e sia
conforme ai requisiti della
norma
B33
Sistema di scarico dei fumi che è collegato a un sistema di condotto comune. Questo
sistema di condotto comune è composto da un singolo condotto di scarico dei fumi a
tiraggio naturale. Tutte le parti pressurizzate dell'apparecchio contenenti prodotti della
combustione sono completamente racchiuse da parti dell'apparecchio che alimentano
aria della combustione. L'aria della combustione viene aspirata nell'apparecchio
dall'ambiente per mezzo di un condotto concentrico, che racchiude i fumi. L'aria entra
attraverso degli orifizi definiti situati nella superficie del condotto.
Assicurarsi che l'entrata
dell'aria sia aperta e sia
conforme ai requisiti della
norma
C13
Sistema di scarico orizzontale dei fumi. Scarico nella parete esterna.
L'apertura di entrata per l'alimentazione dell'aria si trova nella medesima zona di
pressione dello scarico
Per esempio: un terminale a
parete attraverso la facciata.
C33
Sistema di scarico verticale dei fumi. Scarico dei fumi attraverso il tetto.
L'apertura di entrata per l'alimentazione dell'aria si trova nella medesima zona di
pressione dello scarico
Per esempio: un terminale
per tetto verticale.
C43
Condotto congiunto di alimentazione aria e scarico fumi (sistema CLV)
A due tubi o tubo concentrico
C53
Condotto di alimentazione aria e scarico dei fumi separati.
Scarico in zone di pressione differenti
