Daikin Europe NV 12

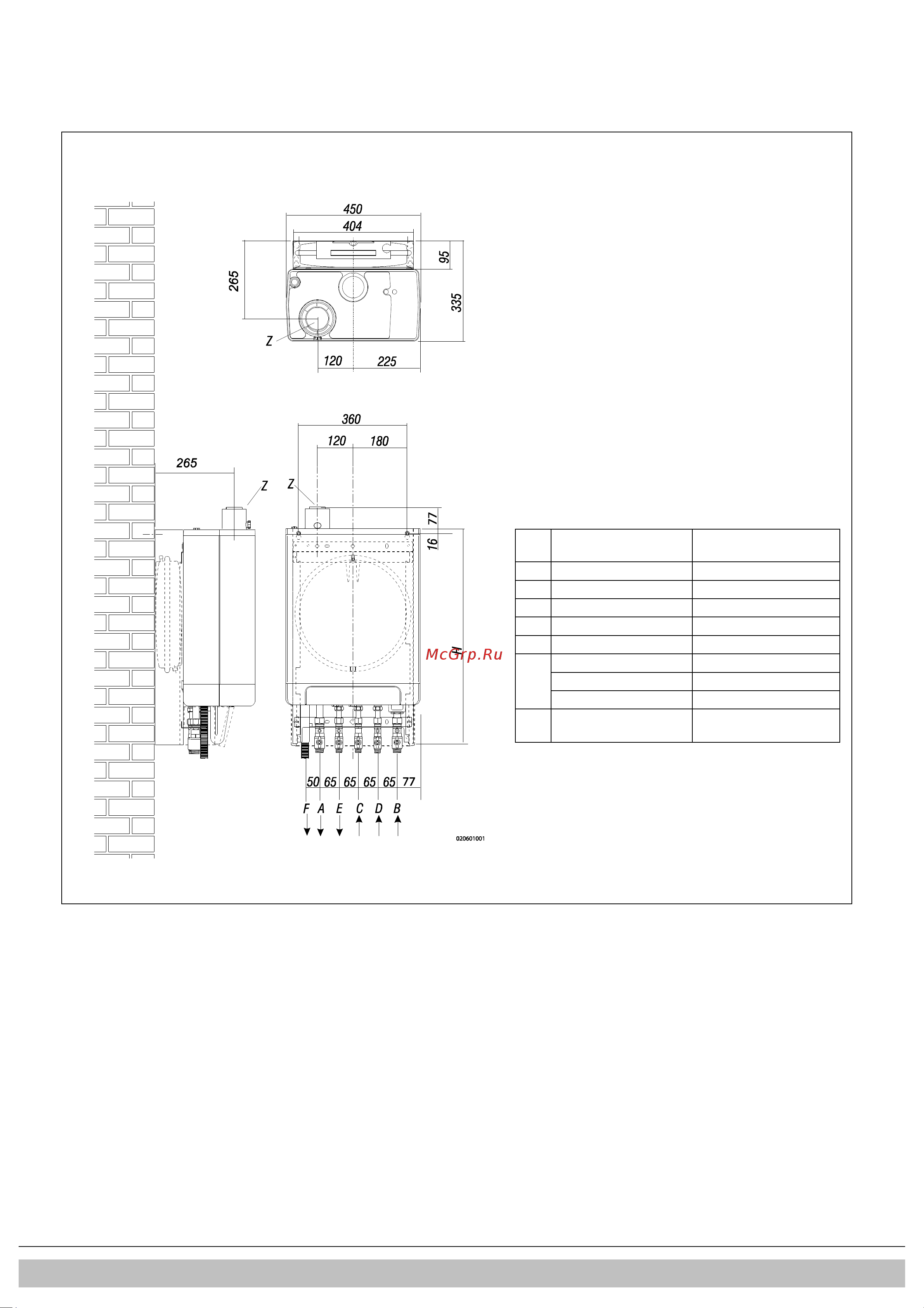

Unité connectée au pack B :
Unité + pack B
A =
Alimentation de
chauffage
G ¾” (ext)
B =
Retour de chauffage
G ¾” (ext)
C =
Gaz
G ½” (int)
D =
Eau de robinet froide
R ½”
E =
Eau de robinet chaude
R ½”
F =
Sortie de condensation
Ø dn25 (flexible)
H =
770 mm
EKOMB22AAV1H
830 mm
EKOMB28AAV1H
890 mm
EKOMB33AAV1H
Z2 =
Sortie de fumée/entrée
d'air
Ø 60/100 (concentrique)
