Daikin Europe NV 23

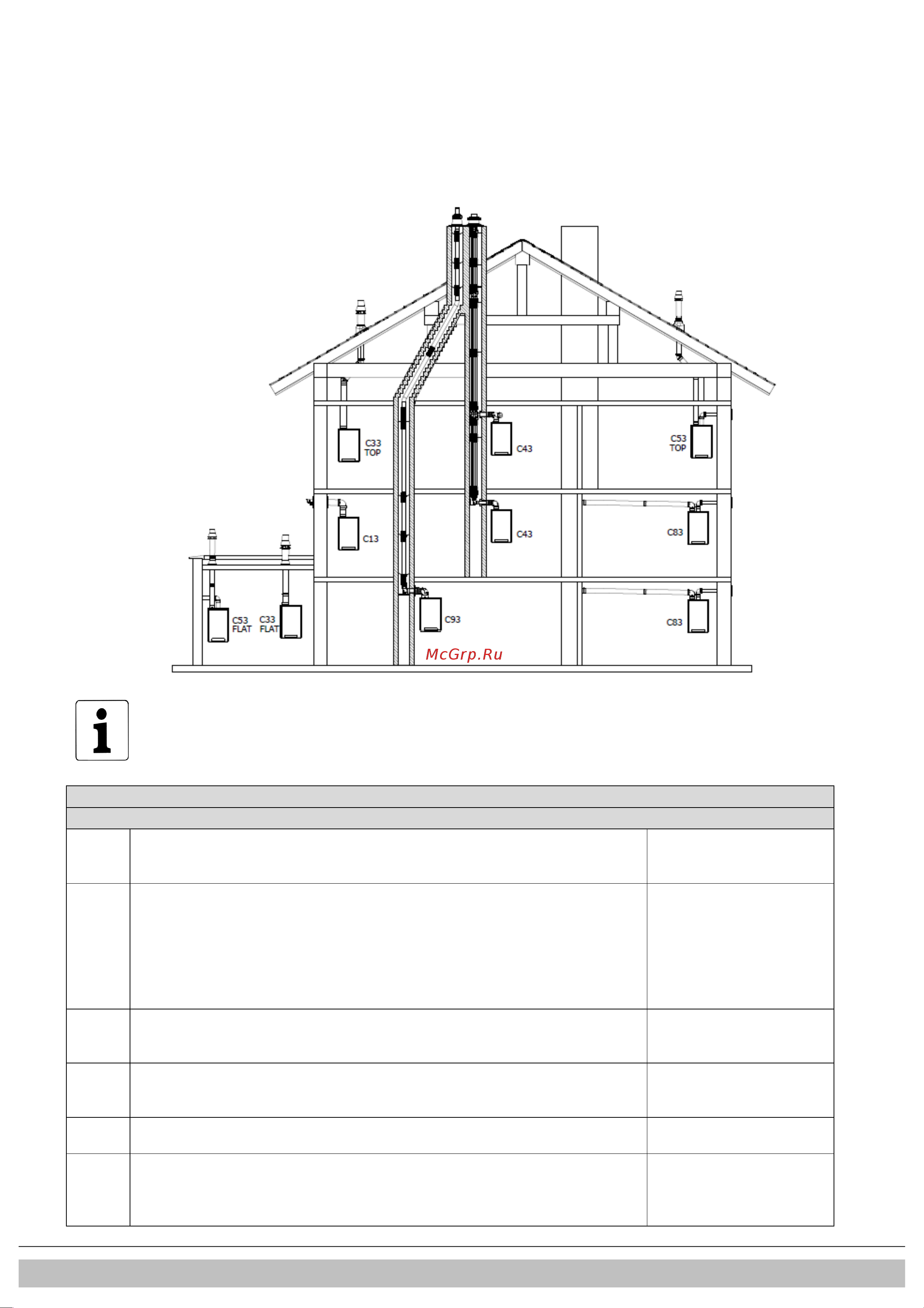

5.7 Systemy+wylotowe+
Należy pamiętać, ż e nie wszystkie konfiguracje instalacji wyciągowej spalin opisane
poniżej są dozwolone we wszystkich krajach. Dlatego przed montażem należy odnieść się
do lokalnych przepisów.
Powyższe+rysunki+są+przykładowe+i+mogą+się+różnić+w+
szczegółach.+++
Objaśnienie+systemów+przewodów+kominowych!
Kategoria+według+CE!
B23
Przewód kominowy, który odprowadza produkty spalania poza
pomieszczenie, w którym znajduje się urządzenie. Powietrze spalania jest pobierane
bezpośrednio z pomieszczenia.
Upewnić się, że wlot
powietrza jest otwarty i
zgodny z wymogami
B33
Przewód kominowy, który jest podłączony do wspólnego systemu przewodów. Ten
wspólny system przewodów obejmuje jeden przewód kominowy o ciągu naturalnym.
Wszystkie będące pod ciśnieniem elementy urządzenia, które zawierają produkty
spalania, są całkowicie zamknięte przez elementy urządzenia doprowadzające
powietrze spalania. Powietrze spalania jest wciągane do urządzenia z pomieszczenia
przez przewód koncentryczny, który zawiera przewód kominowy. Powietrze dopływa
przez określone otwory umieszczone w powierzchni przewodu.
Upewnić się, że wlot
powietrza jest otwarty i
zgodny z wymogami
C13
Poziomy przewód kominowy. Odprowadzenie w ścianie zewnętrznej.
Otwór wlotowy doprowadzania powietrza znajduje się w strefie o takim samym ciśnieniu,
co odprowadzenie
Na przykład: zakończenie
ścienne przez elewację.
C33
Pionowy przewód kominowy. Odprowadzenie spalin przez dach.
Otwór wlotowy doprowadzania powietrza znajduje się w strefie o takim samym ciśnieniu,
co odprowadzenie
Na przykład: pionowe
zakończenie dachowe.
C43
Zbiorczy przewód doprowadzający powietrze i odprowadzający spaliny (system CLV)
Dwururowy lub koncentryczny
C53
Oddzielny przewód doprowadzający powietrze i oddzielny przewód odprowadzający
spaliny.
Odprowadzenie do stref o innym ciśnieniu
