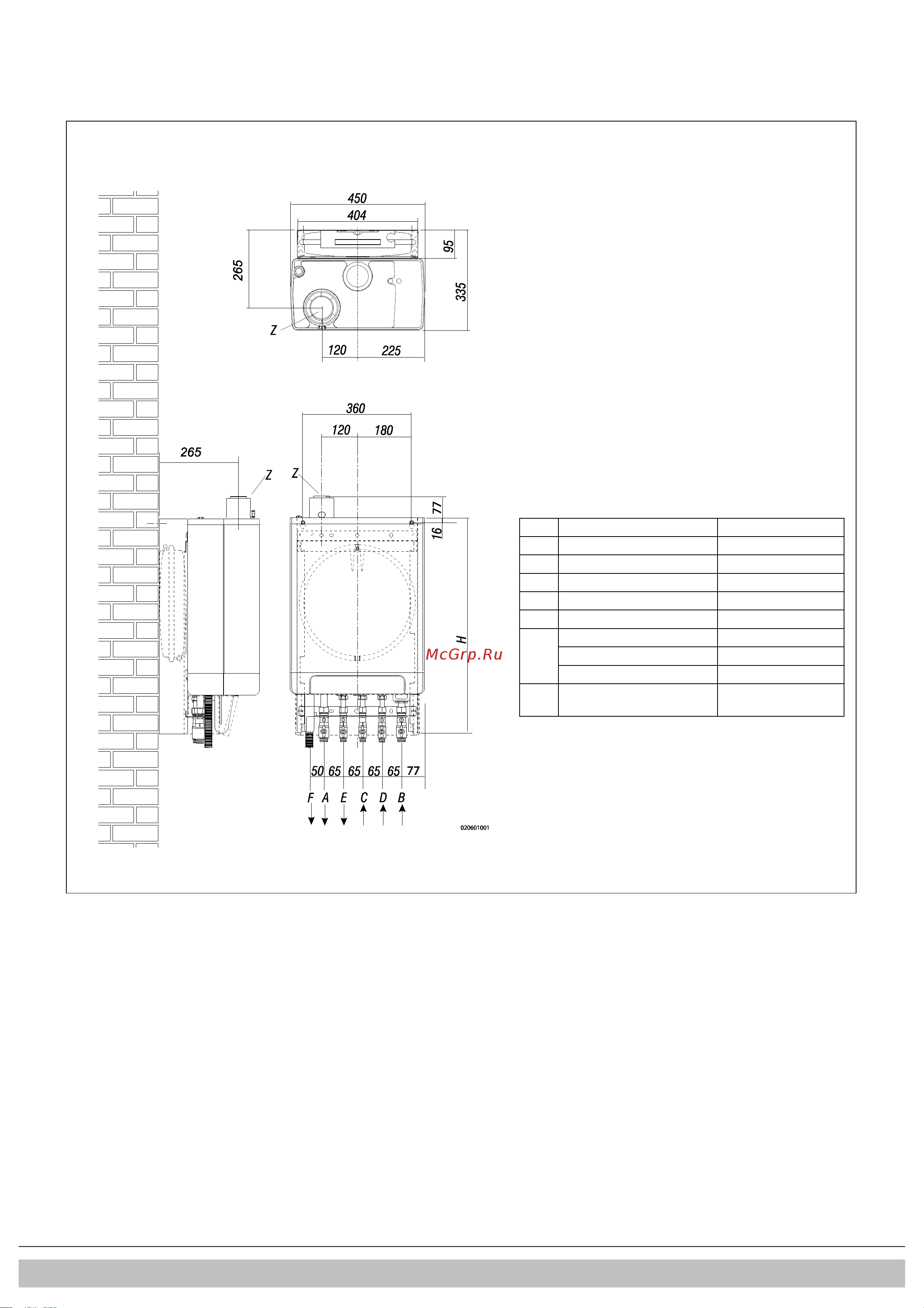

Μονάδα συνδεδεµένη σε συσκευασία B:
Μονάδα + συσκευασία B
A =
Τροφοδοσία CH
G ¾” (εξωτ.)
B =
Επιστροφή CH
G ¾” (εξωτ.)
C =
Αέριο
G ½” (εσωτ.)
D =
Κρύο νερό βρύσης
R ½”
E =
Ζεστό νερό βρύσης
R ½”
F =
Έξοδος συµπυκνώµατος
Ø dn25 (εύκαµπτη)
H=
770 mm
EKOMB22AAV1H
830 mm
EKOMB28AAV1H
890 mm
EKOMB33AAV1H
Z =
Έξοδος αερίων
καπναγωγού/Είσοδος αέρα
Ø60/100 (οµόκεντρη)
