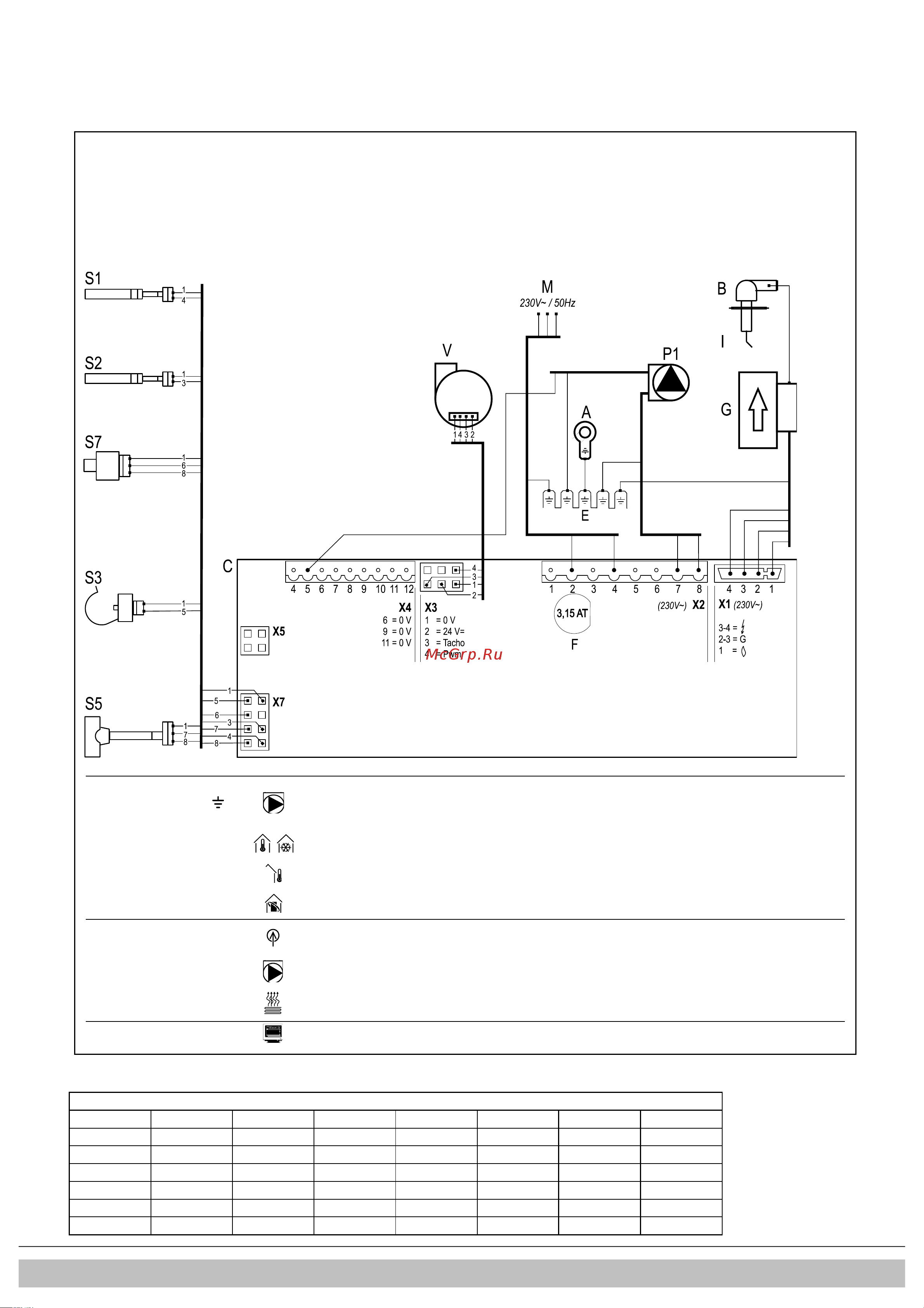

10.2 Σχεδιάγραµµα ηλεκτρικής συνδεσµολογίας EKOMB22AAV1H, EKOMB28AAV1H &
EKOMB33AAV1H
A
Εναλλάκτης σύνδεσης
γείωσης
F
Ασφάλεια (3,15 A T)
P1
S3
Αισθητήρας DHW
B
Καλύπτρα ανάφλεξης
G
Μπλοκ αερίου + µονάδα
ανάφλεξης
R
S5
Αισθητήρας ροής
C
Ελεγκτής λέβητα
I
Ακίδα ανάφλεξης/ιονισµού
S1
S7
Αισθητήρας πίεσης νερού
CH
E
Συνδέσεις γείωσης
M
Ηλεκτρική τροφοδοσία
S2
V
Ανεµιστήρας
Συνδετήρας X4
24 V=
5 -
Αντλία CH (5= σήµα PWM (κόκκινο), E=γείωση)
6-7
Θερµοστάτης ενεργοποίησης/απενεργοποίησης (0,1 A-24 Vdc) ή/και θερµοστάτης ψύχους
8-9
Αισθητήρας θερµοκρασίας περιβάλλοντος (12 kOhm / 25°C)
11-12
Θερµοστάτης χώρου OpenTherm (6-7 πρέπει να είναι ανοιχτό)
Συνδετήρας X2
230 V~
2-4
Ηλεκτρική τροφοδοσία 230 V (2 = L (καφέ), 4 = N (µπλε))
7-8
Αντλία CH (8 = L (καφέ), 7 = N (µπλε)
3-5-6
Βάνα αποκοπής ενδοδαπέδιας θέρµανσης ή MIT (3 = L (καφέ), 5 = διακόπτηςαύρο), 6 = N (µπλε)
(π.χ. EK3WV1AA )
Συνδετήρας X5
Διασύνδεση υπολογιστή
10.3 Αντιστάσεις NTC
NTC 12 kOhm
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
-15
76020
15
18300
45
5522
75
1994
-10
58880
20
14770
50
4609
80
1717
-5
45950
25
12000
55
3863
85
1467
0
36130
30
9805
60
3253
90
1266
5
28600
35
8055
65
2752
95
1096
10
22800
40
6653
70
2337
100
952
