Daikin Europe NV 18

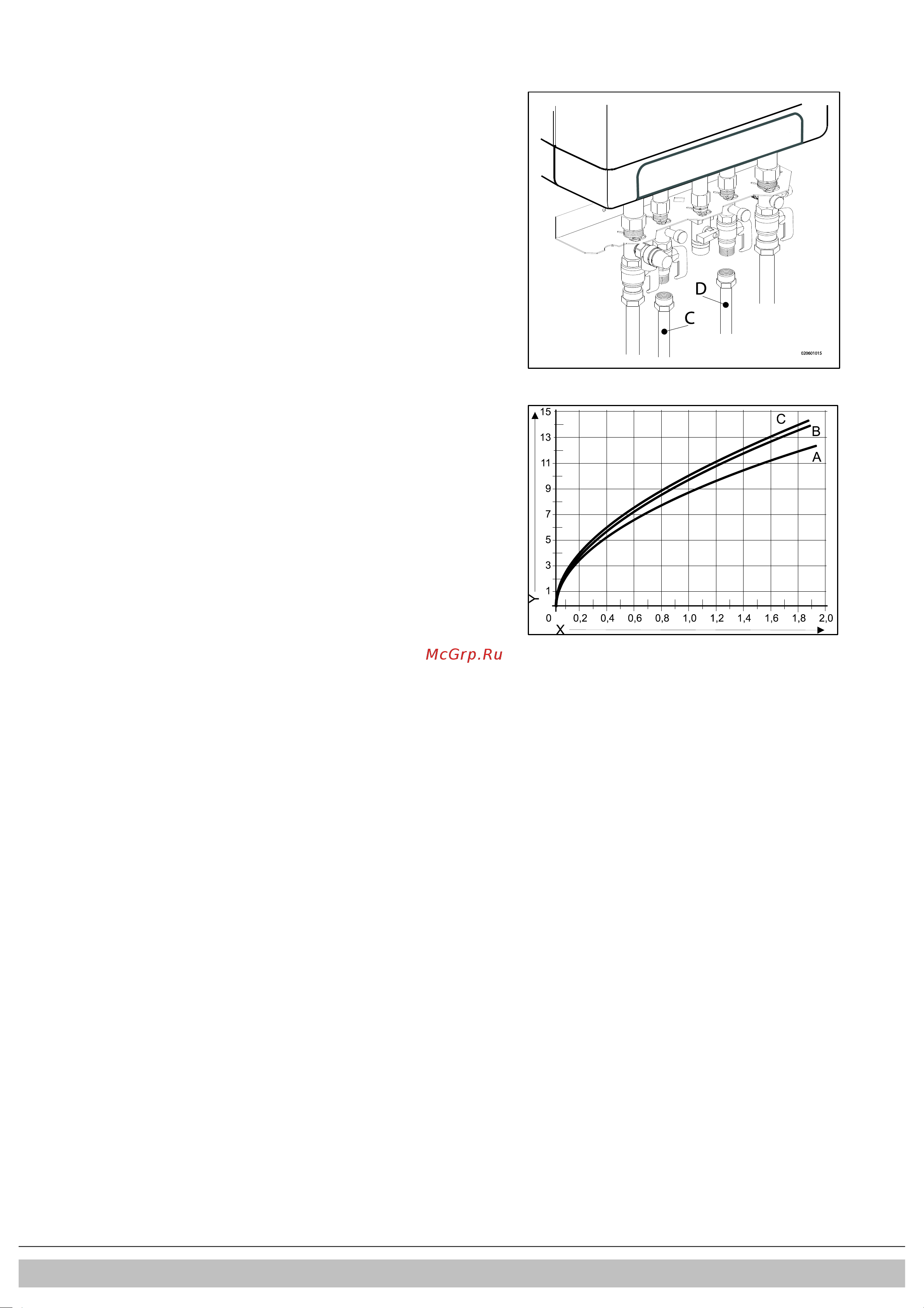

5.2 Podłączanie instalacji CWU
1. Ostrożnie zwilż instalację
2. Jeśli jest wymagane, złóż połączenie wlotowe.
3. Mocowanie rury zimnej (D) i ciepłej wody (C) do zestawu połączeniowego.
Komentarze
• Jeżeli urządzenie wykorzystywane jest wyłącznie do zapewnienia ciepłej wody,
funkcja ogrzewania może być wyłączona przy użyciu kodów serwisowych na
panelu operacyjnym. Instalacja c.o. nie musi być połączona ani wypełniona.
• Jeżeli urządzenie jest wyłączone w czasie zimowym oraz odłączone od źródła
zasilania elektrycznego, woda musi być odprowadzona w celu uniknięcia
zamarznięcia. W tym celu należy odłączyć połączenia instalacji wodnej pod
urządzeniem.
W przypadku starych instalacji lub obiegów ciepłej wody użytkowej, w których
mogą występować małe cząstki, na obiegu takim należy zamontować filtr.
Zanieczyszczenia te mogą zakłócić prawidłową pracę obiegu ciepłej wody
użytkowej.
Wykresy oporów urz
ą
dzenia z obwodami z zaworami
A. EKOMB22AAV1H
B. EKOMB28AAV1H
C. EKOMB33AAV1H
X. Ciśnienie wody w rurze (bar)
Y. Natężenie przepływu (L/min, dokładność ± 10%)
