Daikin Europe NV 14
4.3 Montaż
Kocioł można zawiesić na ścianie za pomocą:
• ściennej listwy podwieszającej i zestawu połączeniowego EKVK4AA
• zestawu B obejmującego zbiornik rozprężny i zestaw połączeniowy.

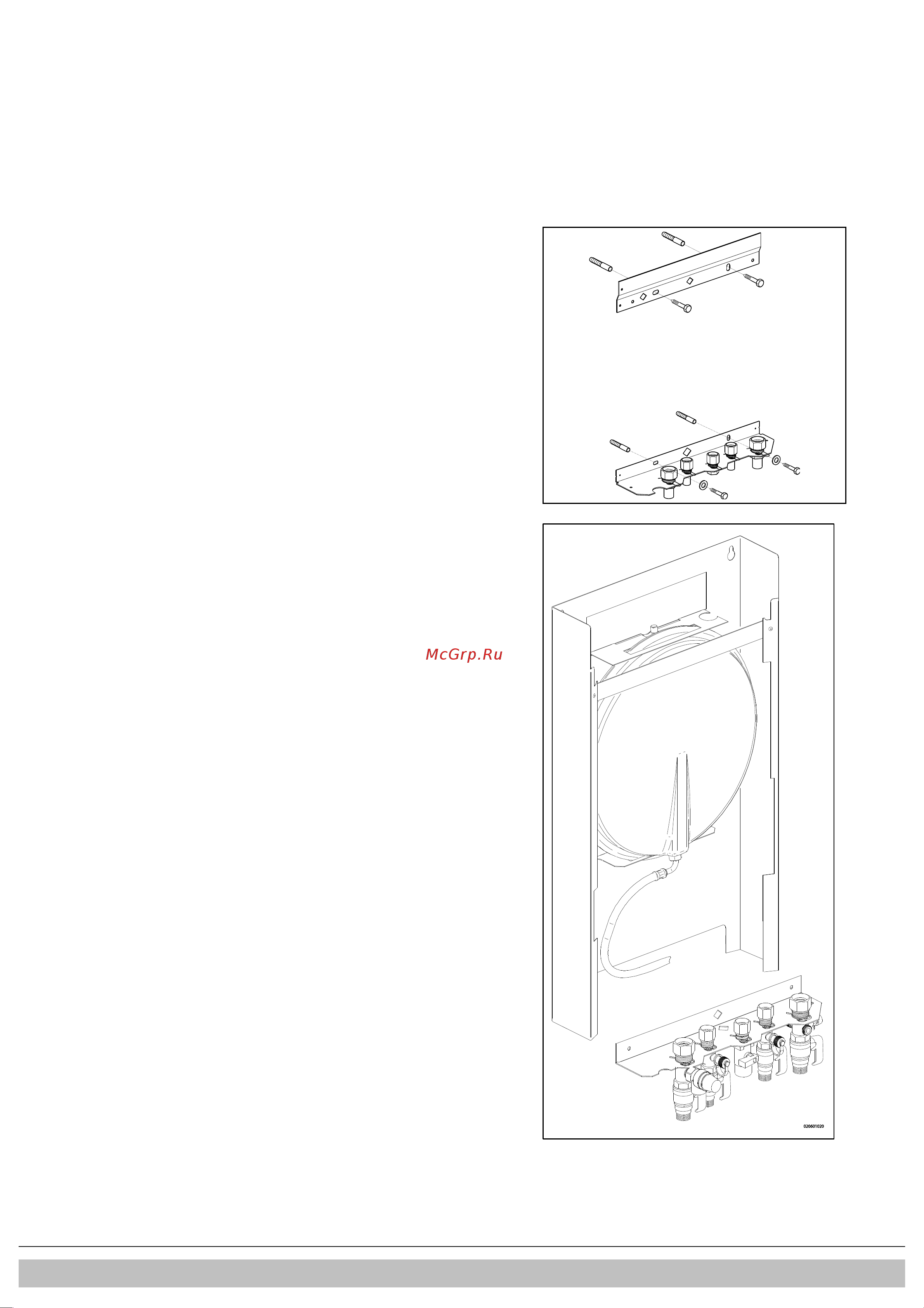

4.3.1 Montaż listwy podwieszającej i wspornika montażowego
• Upewnić się, że konstrukcja ściany umożliwia zawieszenie kotła.
• Wywiercić w ścianie otwory na listwę podwieszającą i zestaw
połączeniowy, korzystając z szablonu dostarczonego wraz z kotłem.
• Zamontować w poziomie na ścianie listwę podwieszającą i wspornik
montażowy, korzystając z odpowiednich elementów do ich mocowania.
• Pętlę napełniającą należy przewidzieć na złączach złączki powrotu i zimnej
wody zgodnie z instrukcją instalacji zestawu połączeniowego.
• Kocioł można teraz zawiesić na listwie, wsuwając równocześnie rury kotła
w zawory przewidziane we wsporniku montażowym.
4.3.2 Montaż zestawu B
• Upewnić się, że konstrukcja ściany umożliwia zawieszenie kotła i zestawu
B.
• Wywiercić w ścianie otwory na zestaw B, korzystając z szablonu
dostarczonego wraz z kotłem.
• Zamontować zestaw B na ścianie, korzystając z odpowiednich elementów
do jego mocowania.
• Umieścić wspornik montażowy na ramie w sposób opisany w instrukcji
dostarczonej wraz z zestawem B.
• Podłączyć przewód elastyczny zbiornika rozprężnego i złącze
przewidziane na zaworze zwrotnym. Sprawdzić, czy założone są
pierścienie uszczelniające!
• Pętlę napełniającą należy przewidzieć na złączach złączki powrotu i zimnej
wody zgodnie z instrukcją instalacji zestawu połączeniowego.
Kocioł można teraz zawiesić na zestawie, wsuwając równocześnie rury kotła w
zawory przewidziane we wsporniku montażowym.
