Daikin Europe NV 32

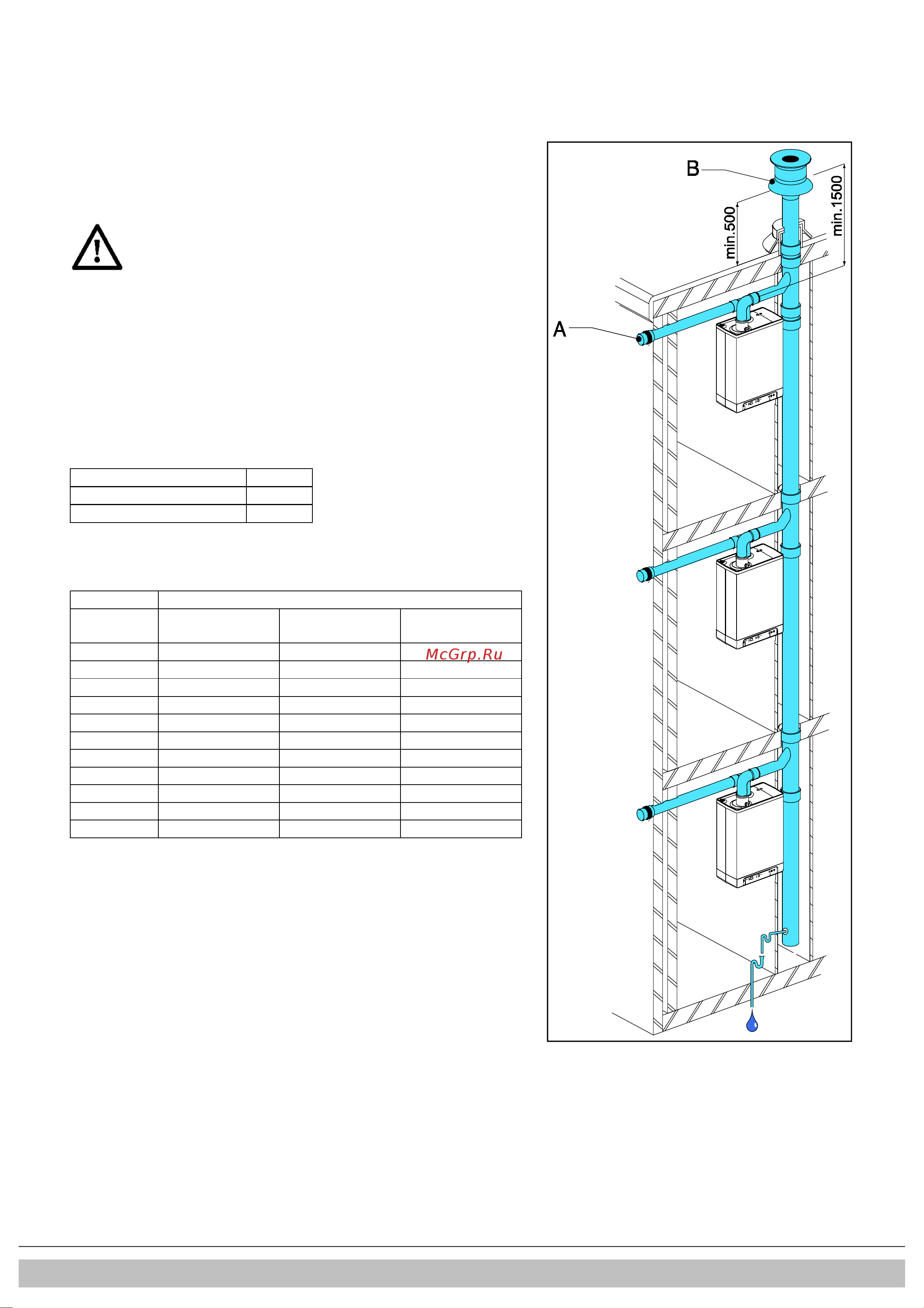

5.10.6 Alimentazione aria dalla facciata e uscita sul tetto con un
sistema di scarico centralizzato
Categoria dell'unità: C83
È ammessa l'installazione di un'alimentazione aria dalla facciata e un'uscita sul tetto
con un sistema di scarico centralizzato.
IMPORTANTE
• L'alimentazione aria sulla facciata deve essere dotata di
un
ugello di ingresso (A).
• Il sistema di uscita centralizzato deve essere dotato di una
cappa di estrazione forzata (B).
• Se il sistema di uscita centralizzato è situato all'esterno, il
tubo di uscita deve presentare una doppia parete o deve
essere isolato.
Lunghezza del tubo ammessa
Tubo di uscita del gas della combustione tra l'unità e il sistema di uscita centralizzato
e tubo di alimentazione aria tra l'unità e l'ugello di ingresso installati insieme:
EKOMB22AAV1H
100 m
EKOMB28AAV1H
85 m
EKOMB33AAV1H
80 m
Il diametro minimo del sistema di uscita centralizzato è determinato in base
alla depressione
Diametro del tubo dei fumi
Numero di
unità
EKOMB22AAV1H
EKOMB28AAV1H
EKOMB33AAV1H
2
110
130
130
3
130
150
150
4
150
180
180
5
180
200
200
6
200
220
220
7
220
230
230
8
230
250
250
9
240
270
270
10
260
280
280
11
270
290
290
12
280
300
300
Uscita del gas di combustione e tubo di alimentazione aria
Per il montaggio, vedere il par. 5.10.2 Montaggio in generale.
Uscita del gas di combustione centralizzata
Lo sbocco dell'uscita del gas di combustione può essere realizzato in qualsiasi punto
dell'impianto sul tetto a falde, a condizione che l'uscita sulla superficie del tetto
presenti lo stesso orientamento dell'alimentazione aria sulla facciata. In caso di tetto
in piano, l'uscita del gas di combustione deve essere realizzata nell'area di uscita
"libera".
Montare uno sbocco per la condensa.
Nota
L'uscita centralizzata è certificata in combinazione con l'unità.
