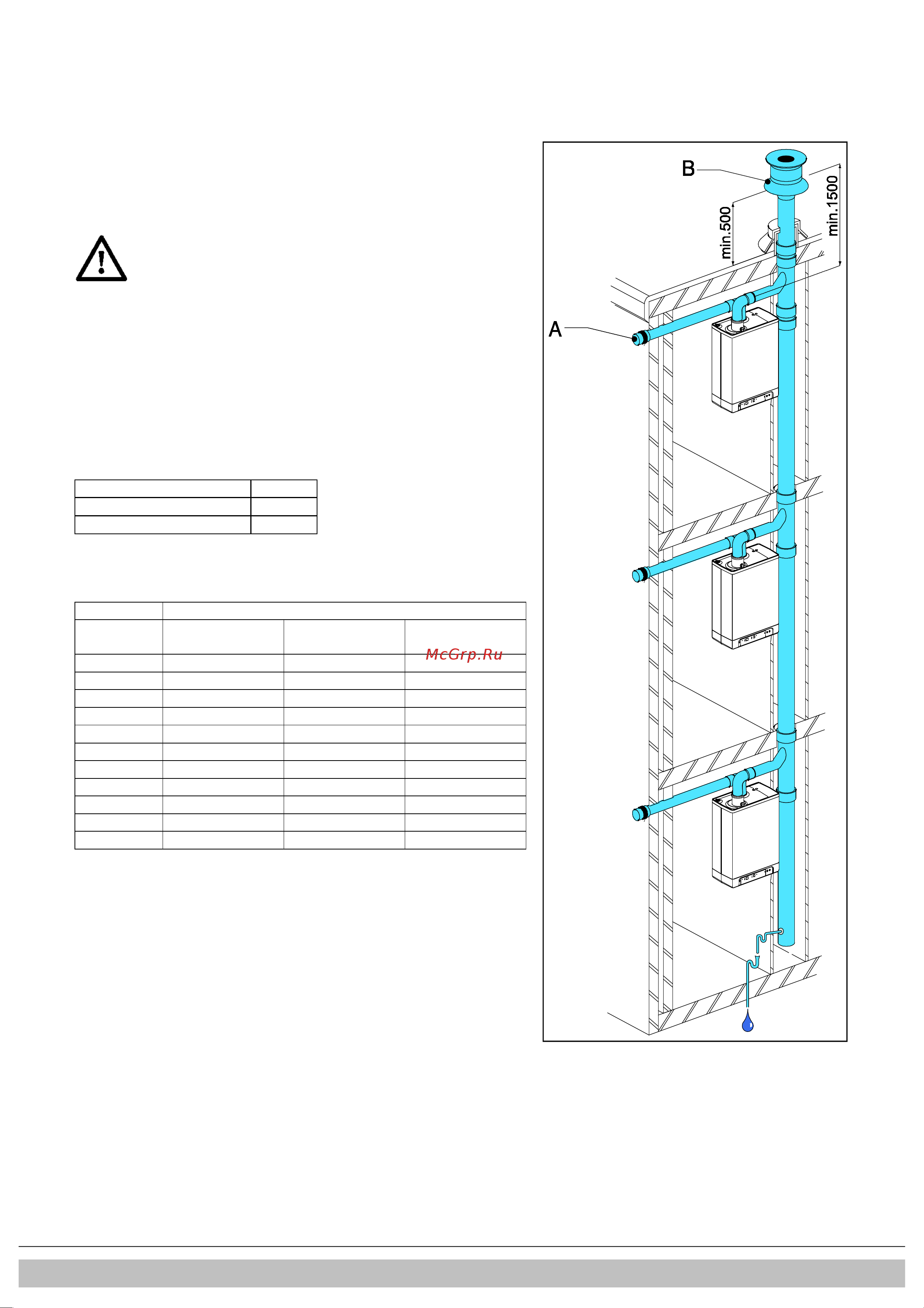

Daikin Europe NV 33
5.10.6 Alimentation en air depuis la façade et sortie de toit avec
système d'échappement commun
Catégorie d'unité : C83
L'alimentation en air depuis la façade et sortie de toit avec système d'échappement
commun est autorisée.
IMPORTANT
• L'alimentation en air située sur la façade doit être muni
e
d'une grille d'entrée (A).
• Le système d'échappement commun doit être muni d'une
hotte aspirante (B).
• Si le système d'échappement commun est situé à l'extérieur,
le tuyau de sortie doit être à double paroi ou isolé.
Longueur de tuyau autorisée
Longueur totale du tuyau de sortie de gaz de combustion situé entre l'unité et le
système d'échappement commun et du tuyau d'alimentation en air situé entre l'unité
et la grille d'entrée :
EKOMB22AAV1H
100 m
EKOMB28AAV1H
85 m
EKOMB33AAV1H
80 m
Diamètres minimums du système d'échappement commun en fonction du
vide
Diamètre des tuyaux de gaz de combustion
Nombre
d'unités
EKOMB22AAV1H
EKOMB28AAV1H
EKOMB33AAV1H
2
110
130
130
3
130
150
150
4
150
180
180
5
180
200
200
6
200
220
220
7
220
230
230
8
230
250
250
9
240
270
270
10
260
280
280
11
270
290
290
12
280
300
300
Sortie de gaz de combustion commune
L'échappement de la sortie de gaz de combustion peut être aménagé n'importe où
sur le toit incliné, à condition que la sortie située sur la surface du toit présente la
même orientation que l'alimentation en air située sur la façade. Sur un toit plat,
l'échappement de la sortie de gaz de combustion doit être aménagé dans la zone de
sortie « libre ».
Placez une sortie de condensation.
Remarque
La sortie commune est certifiée en combinaison avec l'unité.
