Daikin EKOMB28AAV1H [278/432] Montaż
![Daikin EKOMB28AAV1H [278/432] Montaż](/views2/1796810/page278/bg116.png)
Daikin Europe NV 11
4 MONTAŻ

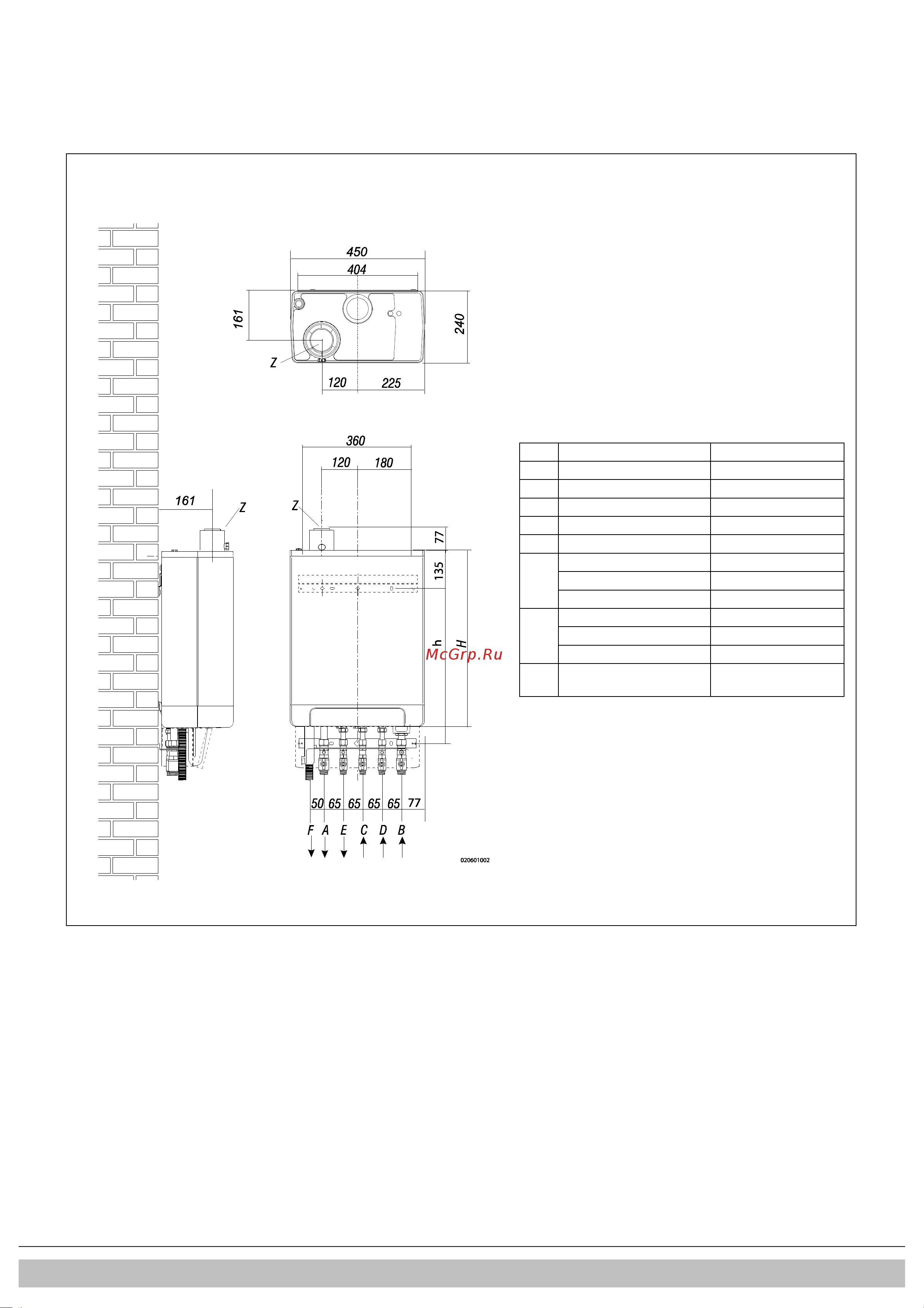

4.1 Wymiary instalacji
Urządzenie z przewodami połączonymi w dół:
Jednostka + listwa do montażu naściennego
A=
Zasilanie c.o.
G ¾” (zew.)
B =
Powrót c.o.
G ¾” (zew.)
C=
Gaz
G ½” (wew.)
D=
Zawór zimnej wody
R ½”
E=
Zawór ciepłej wody
R ½”
F=
Wylot skroplin
Ø dn25 (elastyczne)
h=
517 mm
EKOMB22AAV1H
577 mm
EKOMB28AAV1H
637 mm
EKOMB33AAV1H
H=
590 mm
EKOMB22AAV1H
650 mm
EKOMB28AAV1H
710 mm
EKOMB33AAV1H
Z2=
Wylot spalin/wlot powietrza
Ø60/100
(koncentryczny)
