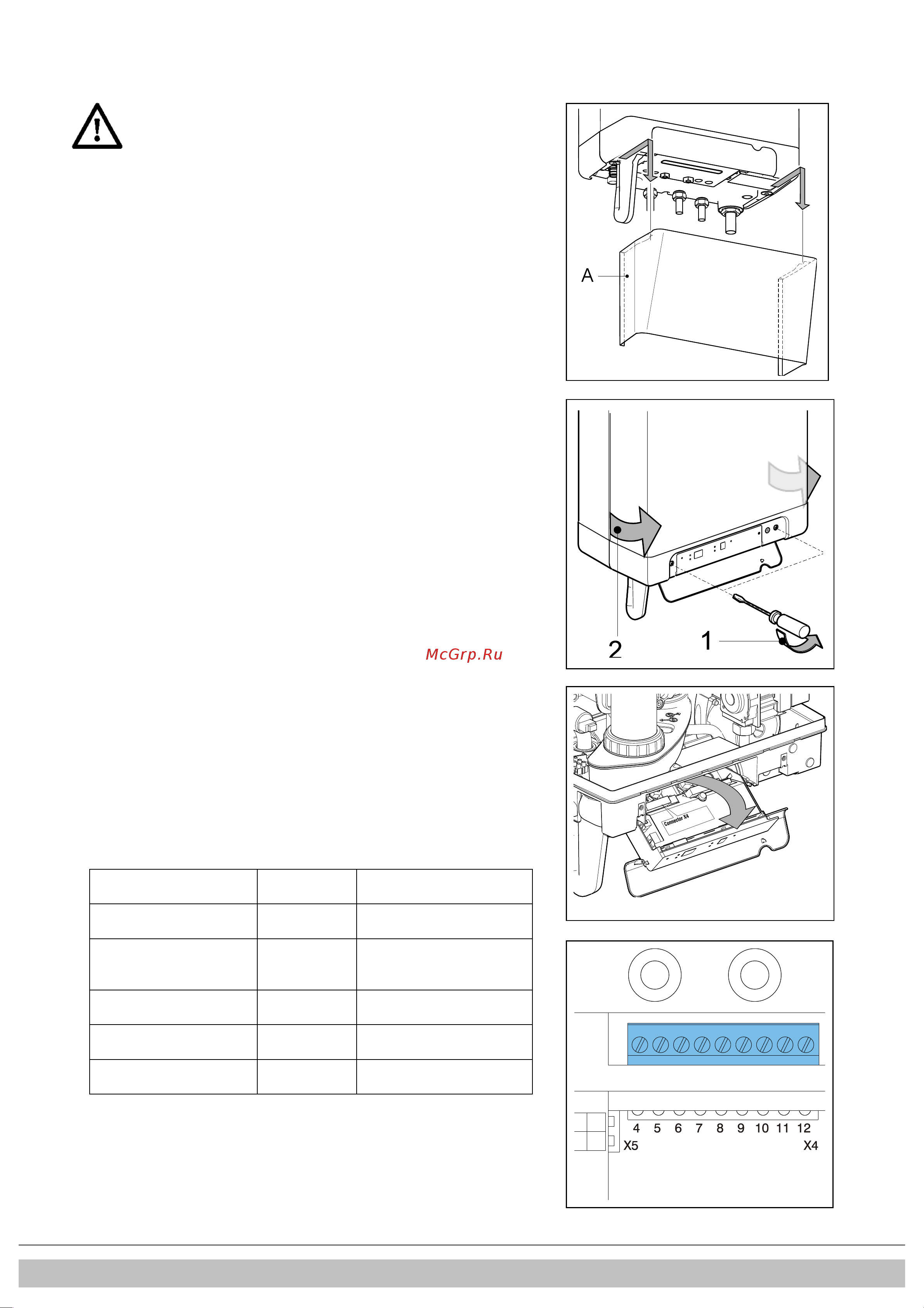

Daikin Europe NV 20
5.3 Ligação electrónica
CUIDADO
Deve haver uma tomada com ligação à terra de segurança a
não mais de 1 metro da unidade.
A tomada deve ser de fácil acesso.
Ao instalar a unidade num espaço húmido, é obrigatória uma
ligação fixa com um interruptor principal para todos pólos,
com uma folga de contacto mínima de 3 mm.
Se o cabo principal estiver danificado ou precisar de ser
substituído por alguma razão, a substituição do cabo de
alimentação deve ser encomendada ao fabricante ou ao seu
representante. Em caso de dúvida, contacte o fabricante ou o
respectivo representante.
1. Remova a ficha da tomada enquanto trabalha no circuito eléctrico.
2. Se existir uma cobertura (A), remova-a pela frente.
3. Desaperte os parafusos (1) por trás da janela do visor.
4. Puxe o fundo do painel frontal (2) para a frente e remova-o.
5. Puxe o controlador da caldeira para a frente. A unidade do controlador da caldeira
irá pender para baixo durante esse processo.
6. Ver o par. 10.2 para estabelecer as ligações.
7. Depois de ter efectuado as ligações necessárias, volte o controlador da caldeira
para a unidade e volte a colocar a cobertura, se estiver a utilizar uma.
8. Depois de estabelecer as ligações necessárias, active a unidade com segurança à
terra.
5.3.1 Ligações eléctricas
Regulação de
temperatura
Conector X4
Comentários
Activar/Desactivar o
termóstato da divisão
6 - 7
-
Termóstato de modulação
com função de conforto em
utilização
11 - 12
Sonda de temperatura
exterior
8 - 9
-
poupança de energia
externa
4 - 5
Definir o parâmetro c. para 0
Ver também par. 7.2
Termóstato de
congelamento
6 - 7
Paralelo ao longo do
termóstato da divisão
