Daikin Europe NV 11
4 INSTALLAZIONE

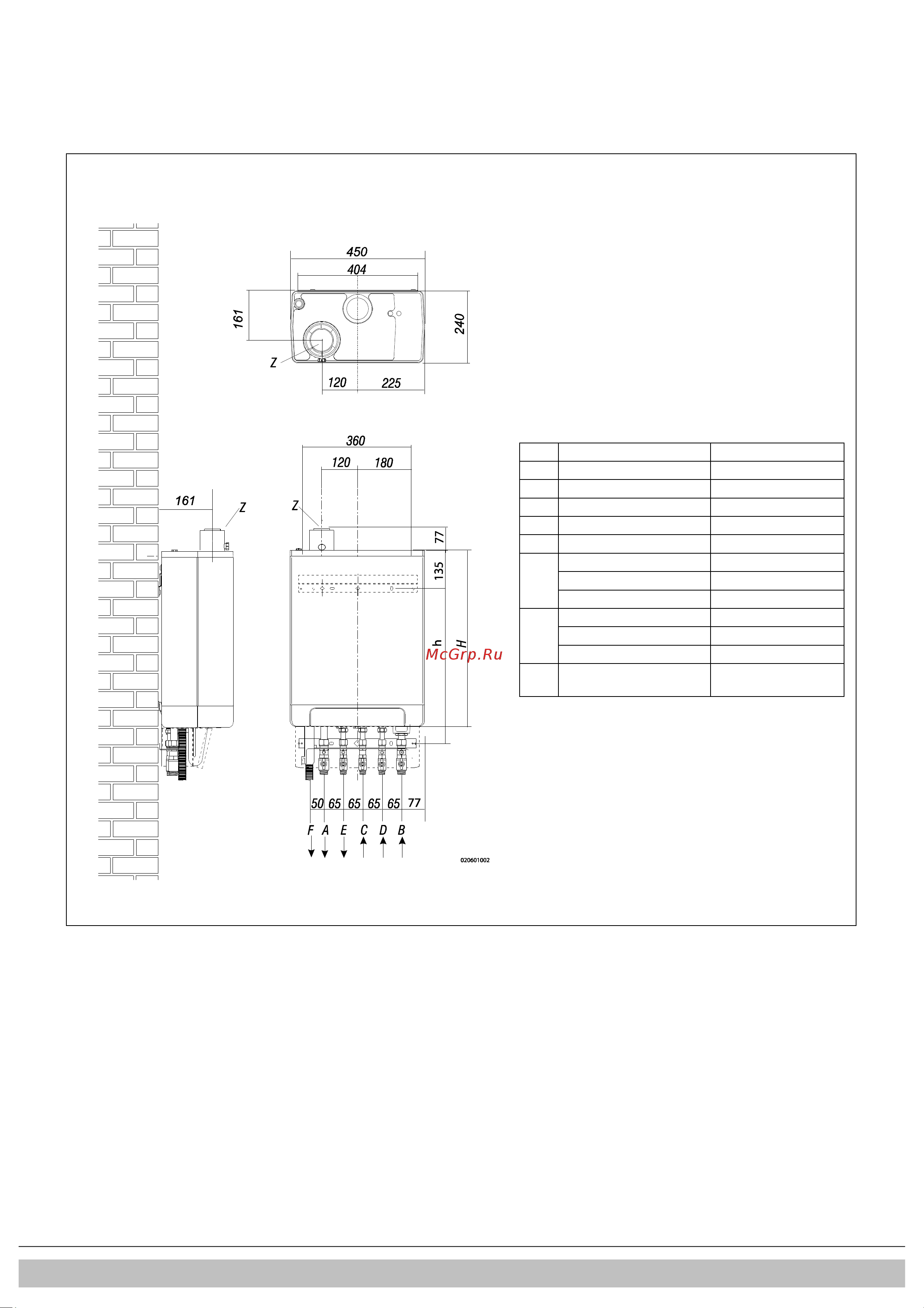

4.1 Misure per l'installazione
Unità con tubi collegati in basso:
Unità + piattina di aggancio a parete
A =
Tubo di mandata CH
G ¾" (est)
B =
Tubo di ritorno CH
G ¾" (est)
C =
Gas
G ½" (int)
D =
Rubinetto dell'acqua fredda
R ½"
E =
Rubinetto dell'acqua calda
R ½"
F =
Uscita della condensa
Ø dn25 (flessibile)
h =
517 mm
EKOMB22AAV1H
577 mm
EKOMB28AAV1H
637 mm
EKOMB33AAV1H
H =
590 mm
EKOMB22AAV1H
650 mm
EKOMB28AAV1H
710 mm
EKOMB33AAV1H
Z2 =
Uscita dei fumi/entrata
dell'aria
Ø60/100 (concentrico)
