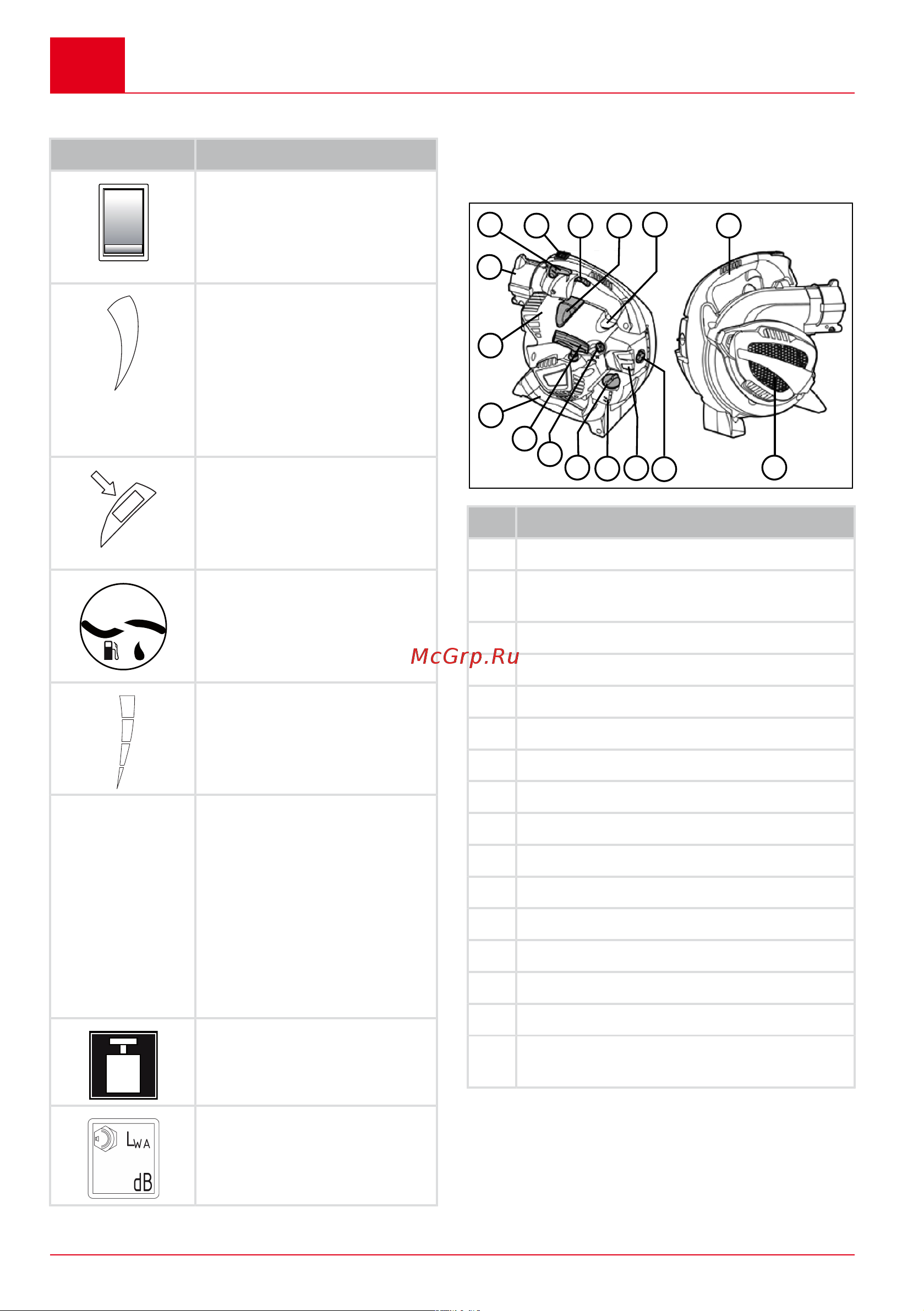

DE
10 Saug-/Blasgerät 442
Produktbeschreibung
2.4 Symbole am Gerät
Symbol Bedeutung
I
0
Ein/Aus-Kippschalter. Dieser
Schalter steht immer auf Ein
"I". Wenn der Schalter auf
"0" gekippt wird, schaltet das
Gerät sofort aus.
Symbol am Gasfeststellhe-
bel. In der unteren Stellung
ist die Motordrehzahl mit
dem Gashebel beliebig än-
derbar. In der oberen, einge-
rasteten Stellung läuft der
Motor mit der höchsten
Drehzahl.
Pfeil auf dem Einsauggitter.
Den Schraubendreher in die
obere seitliche Öffnung des
Einsauggitters schieben, um
es zu öffnen.
+
40:1
Symbol auf dem Verschluss
des Kraftstofftanks. Gemisch
im Verhältnis 40:1 einfüllen,
d.h. 40 Teile Benzin:1 Teil
Zweitaktöl
1/2
Füllstandsanzeige auf dem
Kraftstofftank
L H
Symbole zur Vergaserein-
stellung:
■
L = Verringerung des
Kraftstoffanteils im Ben-
zin/Öl-Gemisch bei war-
mem Motor
■
H = Erhöhung des Kraft-
stoffanteils im Benzin/Öl-
Gemisch bei kaltem Mo-
tor
4,8 kg
Symbol auf dem Typen-
schild: Gewicht des Gerätes
ohne Zubehörteile
1
09
Symbol auf dem Typen-
schild: Garantierte Schallleis-
tung in [dB(A)]
2.5 Produktübersicht
Dieser Abschnitt beschreibt die Teile und Be-
dienelemente des Saug-/Blasgeräts. Zubehörtei-
le, siehe Kapitel 2.3 "Lieferumfang", Seite9.
1
2
3
4 5 6
7
8
9
10
11
12
13
14
15
16
Nr. Bauteil
1 Motorabdeckung
2 Gerätestutzen für oberes Blasrohr und
Abluftkrümmer
3 Gas-Feststellhebel
4 Ein/Aus-Schalter
5 Gashebel
6 Zündkerzenstecker
7 Primer-Knopf
8 Luftfilterschraube
9 Luftfiltergehäuse
10 Kraftstofftank
11 Verschluss des Kraftstofftanks
12 Choke-Drehknopf
13 Startergriff
14 Unterer Griff
15 Oberer Griff
16 Ansauggitter. Unter dem Ansauggitter:
Häckselmesser und Rotor
