100
VIO-L208
Code 420120268 RÉV. 1.0
9. RELANCE D'ALIMENTATION « MAINS INPUT »
Compatible avec connecteur type powerCON TRUE1® pour la relance de l’alimentation à d’autres modules.
Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la
section SPÉCIFICATIONS TECHNIQUES.
8. CONNECTEUR D'ALIMENTATION « MAINS INPUT »
Compatible avec le connecteur powerCON TRUE1®, l’alimentation est dotée de fonction autorange. Après avoir
déni la plage opportune avec le remplacement éventuel du fusible, il reconnaît automatiquement la tension à
l’intérieur de la plage [100-120V~] ou bien [220-240V~].

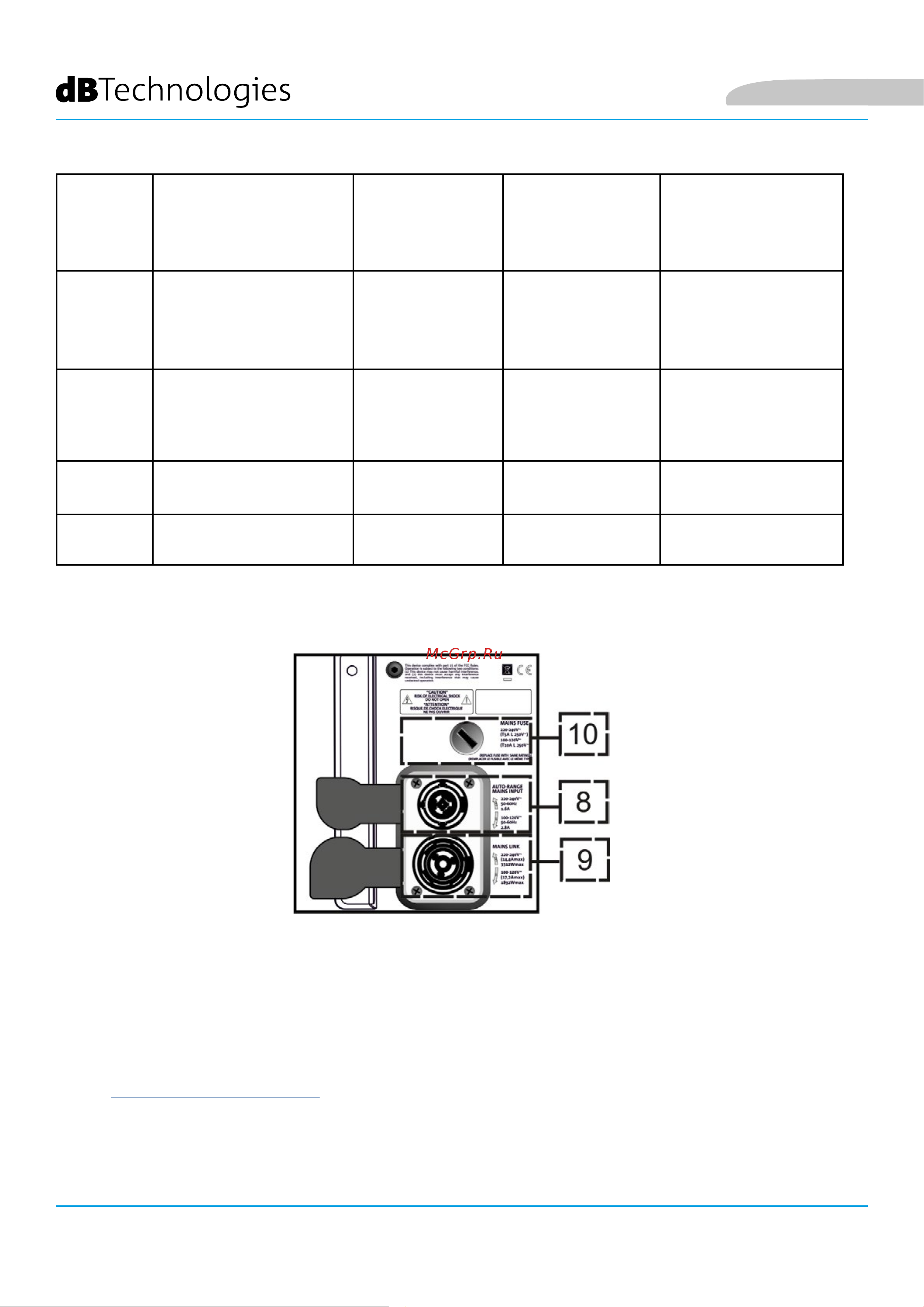

SECTION D'ALIMENTATION
TYPE LED PHASE D’ALLUMAGE
DE L'ENCEINTE
EN FONCTION
NORMALE
WARNING
GÉNÉRIQUE
BLOCAGE POUR
ANOMALIE DE
L’ENCEINTE
LIMITER ÉTEINT ÉTEINT,
IL S’ALLUME
SEULEMENT
EN CAS
D’INTERVENTION
CLIGNOTEMENT
MOMENTANÉ
CLIGNOTEMENT
CYCLIQUE CONTINU
SIGNAL
ÉTEINT CLIGNOTEMENT
EN PRÉSENCE DE
SIGNAL
SIGNALISATION
NORMALE
D’AUDIO EN
ENTRÉE
ÉTEINT
SOURDINE/
PROT
ALLUMÉ PENDANT
QUELQUES SECONDES
ÉTEINT CLIGNOTEMENT
MOMENTANÉ
ALLUMÉ FIXE
PRÊT ÉTEINT ALLUMÉ FIXE ALLUMÉ FIXE ÉTEINT
Tableau de signalisation des LED d’état
10. FUSIBLE DE RÉSEAU.
Logement pour le fusible de réseau.
Français
