143
VIO-L208 Cód. 420120268 REV. 1.0

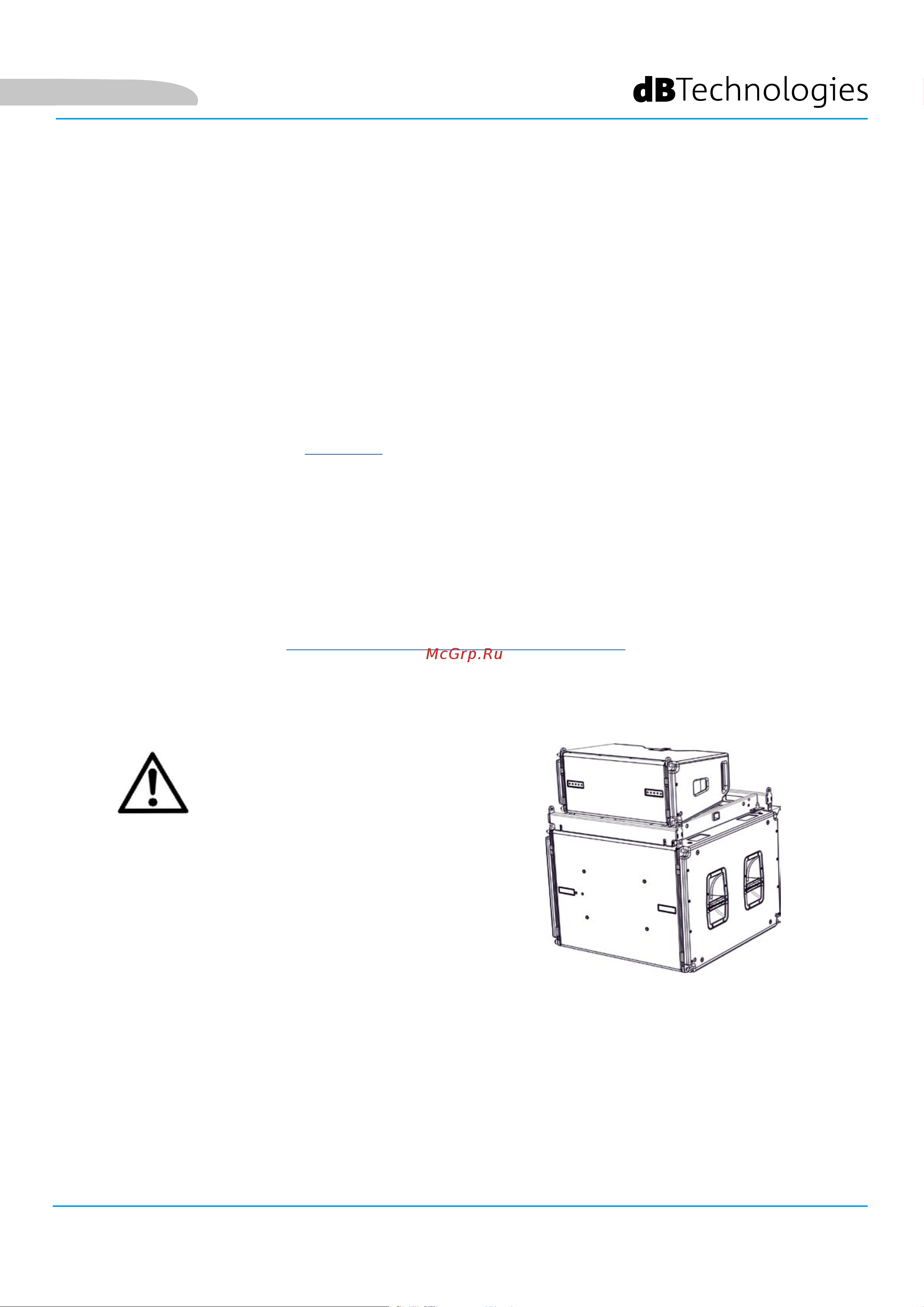

INSTALACIÓN STACKED
• Es posible montar como máximo 3 módulos en conguración stacked en frame DSA-
VIOL208 o AF-VIO1, para utilizarlos en un subwoofer VIO S318, S218, S118R.
• Por motivos de seguridad, utilizar DBTECHNOLOGIES COMPOSER para congurar los
parámetros del proyecto.
• Colocar en el subwoofer (instalado sobre una supercie sin inclinación) el frame elegido.
Para más detalles sobre este accesorio, consultar las instrucciones correspondientes.
• Añadir de a uno los módulos VIO-L208, con el ángulo previamente calculado, como
ilustrado en la sección MECÁNICA.
• Vericar que los parámetros locales de los diferentes módulos se encuentren
correctamente congurados en cada panel amplicador. En particular, vericar según el
proyecto, las conguraciones de Audio Attenuation, Speaker Coupling y High Frequency
Compensation. Como alternativa, es posible modicar en tiempo real, incluso en un
segundo momento, todos los parámetros de remoto si se realiza una conexión del line-
array mediante red RDNet (DBTECHNOLOGIES NETWORK). En este caso es importante
que al menos las conguraciones iniciales de proyecto se encuentren físicamente
replicadas en los módulos VIO-L208 antes de la instalación. Para mayor información,
consultar la sección PARÁMETROS DSP PRESET Y CONTROL REMOTO.
• Realizar las conexiones de puente audio, RDNet y alimentación como indicado en las
secciones precedentes.
Español
¡ATENCIÓN!
• Si la supercie de apoyo presenta
un mínimo de inclinación, se
deberá jar la instalación con
medios mecánicos adecuados y/o
con correas.
• Esta prescripción es necesaria
también en caso de más de 2 sub y
más de 3 módulos VIO-L208.
