12
VIO-L208
Cod. 420120268 REV. 1.0

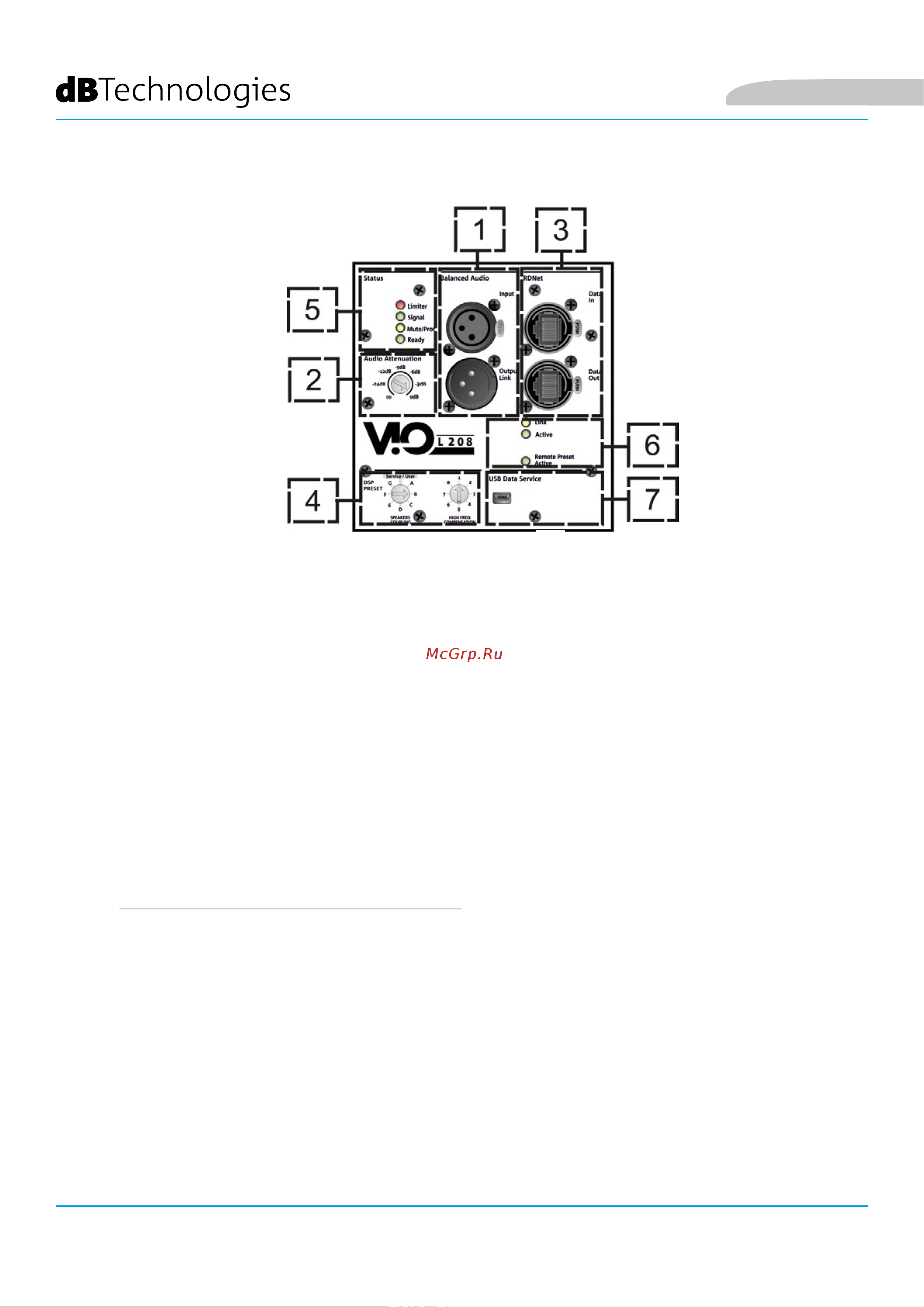

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO
1. INGRESSO E RILANCIO AUDIO (“Balanced audio”)
Ingresso e uscita compatibili con cavi XLR blanciati.
In particolare, “Input” è utilizzato per il collegamento con il segnale audio proveniente dal mixer o da un altro
diffusore, “Output Link” per il rilancio del segnale agli altri moduli del line-array. in congurazione daisy-chain.
2. AUDIO ATTENUATION
Permette di regolare l’attenuazione del modulo agendo sul volume di ingresso.
Porre a 0 dB prima di iniziare il montaggio del line-array.
4. DSP PRESET
Rotary per il setup acustico del line-array.
E’ opportuno utilizzare questi controlli (o gli stessi parametri in remoto tramite connessione RDNet) per
ottimizzare il comportamento acustico in funzione del numero di moduli ed al loro puntamento. Un
approfondimento sull’utilizzo di “SPEAKER COUPLING” e “HIGH FREQUENCY COMPENSATION” è presente nella
sezione “PARAMETRI DSP PRESET E CONTROLLO REMOTO”.
3. INGRESSO E RILANCIO DELLA CONNESSIONE DI RETE RDNet
Sezione compatibile con cavi di rete dotati di connettori di tipo etherCON/RJ45.
In particolare “Data in” deve essere collegato a dispositivi come RDNet Control 2 o Control 8, “Data Out” viene
utilizzato per il rilancio della rete ad ulteriori moduli del line-array in congurazione daisy-chain.
5. LED DI STATO
Led relativi al funzionamento del modulo. Una tabella nella pagina seguente riepiloga e sintetizza il signicato
dei vari LED.
6. LED DI CONTROLLO
Led relativi al funzionamento in rete (RDNet) del modulo.
In particolare, “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, “Active” in modalità
lampeggiante che esiste trafco dati, “Remote Preset Active” che tutti i controlli locali sul pannello amplicatore
sono by-passati dal controllo remoto RDNet.
7. USB DATA SERVICE
Porta di tipo mini-USB B, da utilizzare esclusivamente per l’aggiornamento del rmware del prodotto. Vedi la
sezione “AGGIORNAMENTO DEL FIRMWARE” per ulteriori informazioni.
