4. CONNEXIONS

BRANCHEMENT ET RELANCE DE L’ALIMENTATION

MODULE 1

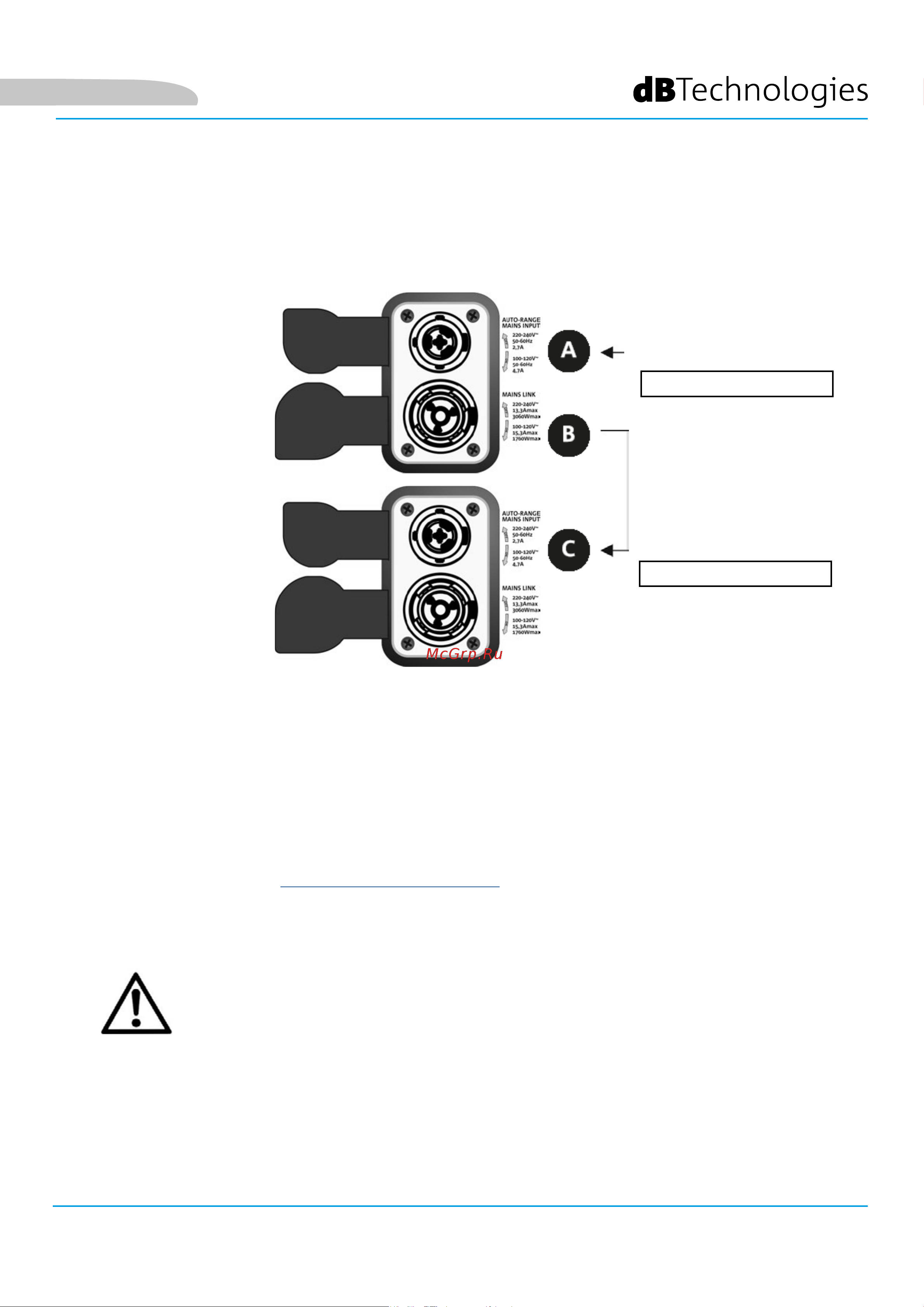

Dans l’illustration ci-dessus est représenté un cas de branchement générique où un module 1

est au-dessus du module 2. Utiliser pour cela des câbles avec connecteurs powerCON TRUE1® (non fournis).

• Brancher l'alimentation du module 1 AUTO-RANGE MAINS INPUT (A).

• Relancer l’alimentation du module 1 au module 2, en reliant la sortie MAINS LINK (B)

du module 1 à l’entrée AUTO-RANGE MAINS INPUT (C) du module 2.

• Répéter cette dernière opération jusqu’à brancher le nombre maximum admis de modules du line-

array (voir le chapitre SPÉCIFICATIONS TECHNIQUES).

ATTENTION !

• Les câbles doivent être dimensionnés de manière opportune et la conception,

l'installation et le contrôle du système doivent être effectués exclusivement

par du personnel qualié. AEB Industriale décline toute responsabilité en cas

d’utilisation de câbles non appropriés, non certiés et non compatibles avec le

dimensionnement correct de l’installation et non conformes aux réglementations

en vigueur dans le pays d’exploitation.

MODULE 2
