20
VIO-L208
Cod. 420120268 REV. 1.0
4. COLLEGAMENTI
COLLEGAMENTO E RILANCIO DELL’ALIMENTAZIONE
MODULO 1

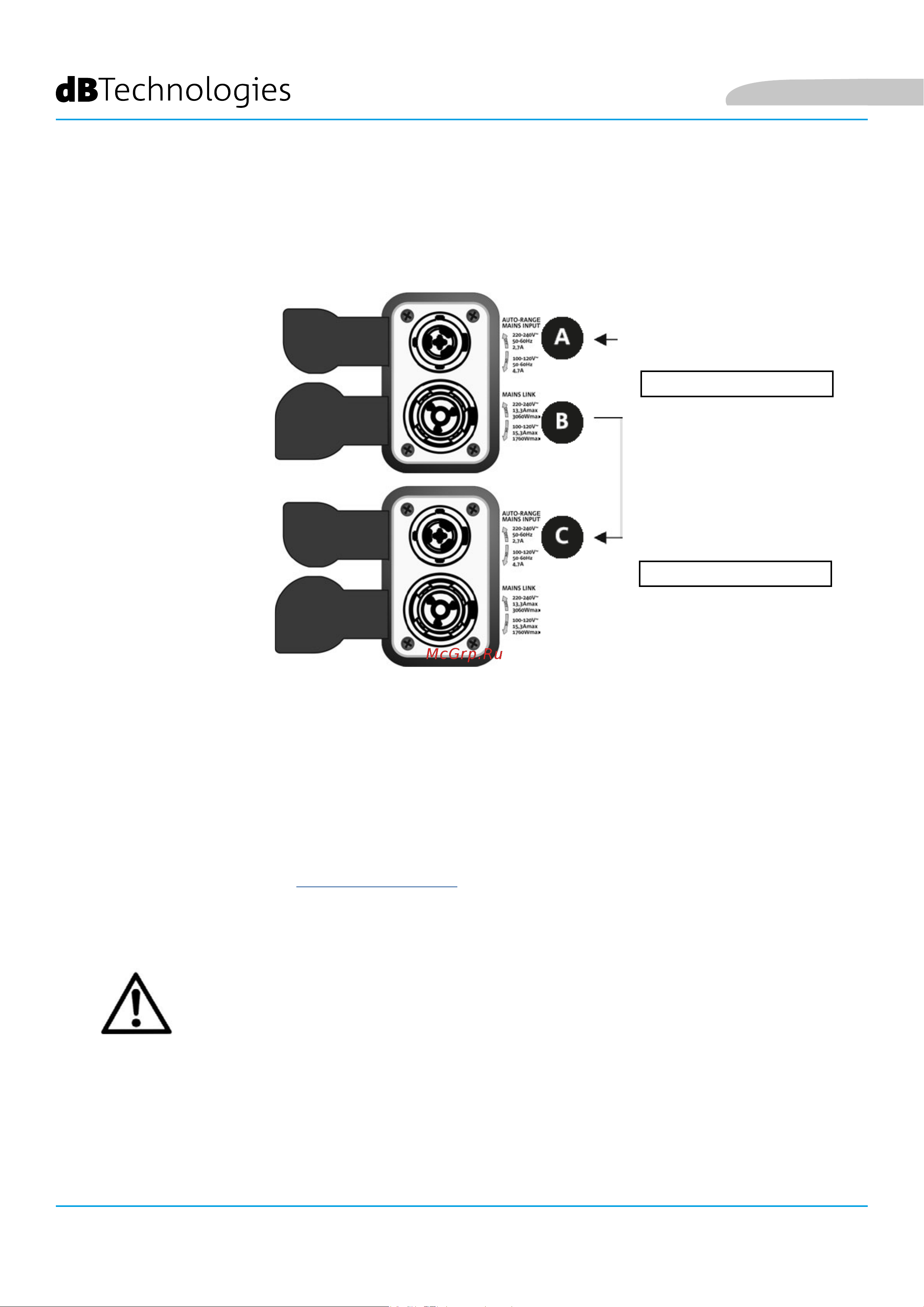

Nell’illustrazione sopra è mostrato un generico caso di collegamento in cui un modulo 1
è sopra al modulo 2. Utilizzare allo scopo cavi con connettori powerCON TRUE1® (non forniti).
• Collegare l’alimentazione del modulo 1 AUTO-RANGE MAINS INPUT (A).
• Rilanciare l’alimentazione dal modulo 1 al modulo 2, collegando l’uscita MAINS LINK (B)
del modulo 1 all’ingresso AUTO-RANGE MAINS INPUT (C) del modulo 2.
• Ripetere quest’ultima operazione no a collegare il numero massimo ammesso di moduli del line-
array (vedere il capitolo SPECIFICHE TECNICHE).
ATTENZIONE!
• I cavi devono essere opportunamente dimensionati e la progettazione,
installazione e verica dell’impianto devono essere effettuate esclusivamente
da personale qualicato. AEB industriale declina ogni responsabilità in caso
di utilizzo di cavi non idonei, non certicati e non compatibili col corretto
dimensionamento dell’impianto e le normative in vigore per il Paese di utilizzo.
