DB TECHNOLOGIES VIO L208 [36/149] Acoustical features
![DB TECHNOLOGIES VIO L208 [36/149] Acoustical features](/views2/2009593/page36/bg24.png)
35
VIO-L208 Cod. 420120268 REV. 1.0
MECHANICAL AND ACOUSTICAL FEATURES

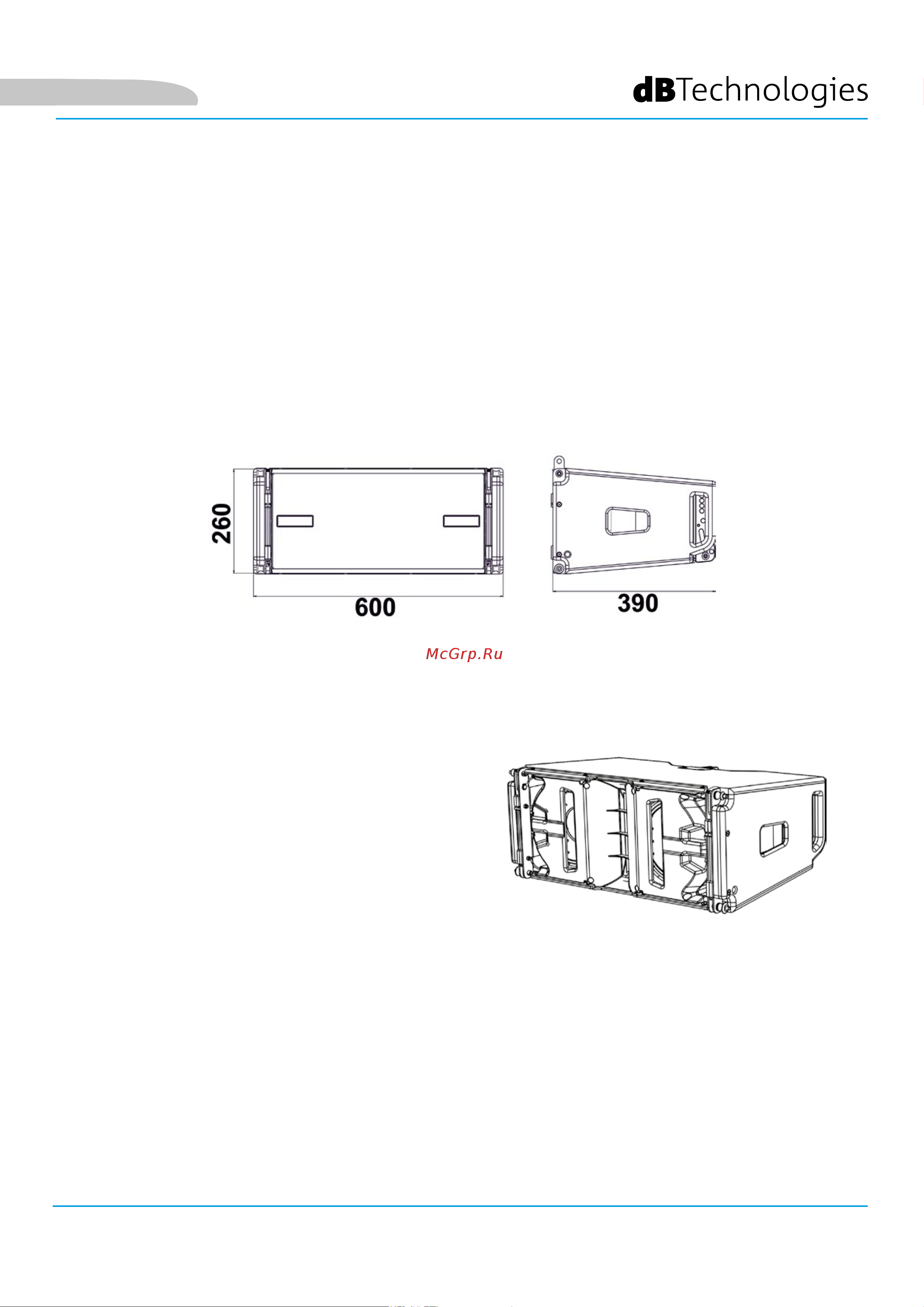

SIZE AND WEIGHT
ACOUSTICAL FEATURES
The VIO series has been designed with particular attention to the optimization of weight and size.
The wooden cabinet, with a polyurea nishing, weighs 18.8 kg.
The dimensions are: 600 mm (L), 260 mm (H), 390 mm (W).
The acoustic optimization is based on a careful choice of
materials, shape and geometry of the wooden cabinet.
Inside the module there are several measures to ensure
accuracy in a very wide range of frequencies.
In particular, the 2 high quality 8" woofers with neodymium
magnets and the 3" titanium compression driver (1/4"
output), are optimized thanks to a front panel with phase
corrector.
These details allow a perfect matching between the modules,
thus allowing an optimal frequency response, both at a
distance and in off-axis listening.
English
