114
VIO-L208
Code 420120268 RÉV. 1.0

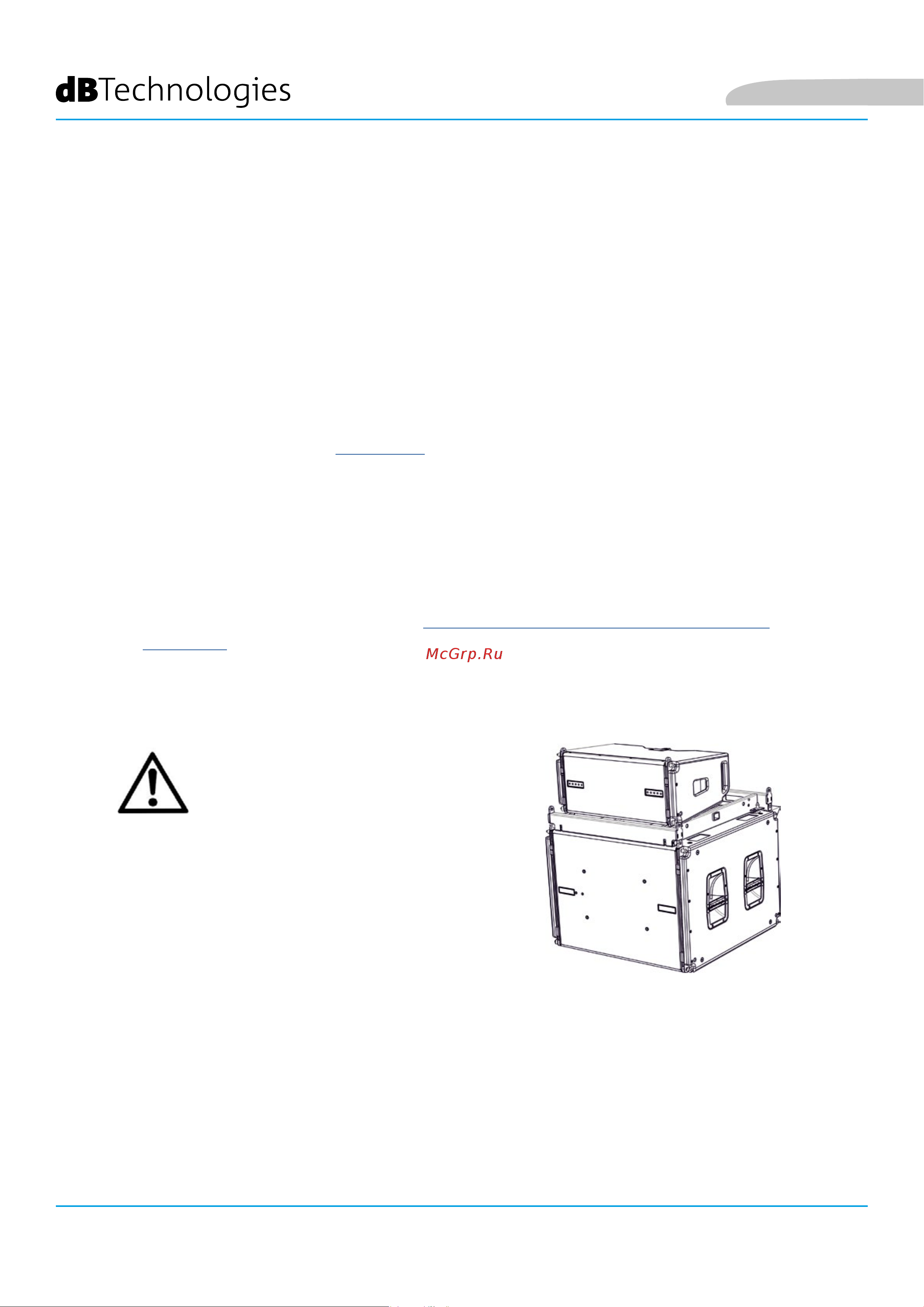

INSTALLATION STACKED (SUPERPOSÉE)
• Il est possible d’installer 3 modules maximum en conguration superposée sur le cadre
DSA-VIOL208 ou AF-VIO1, an de les utiliser sur un subwoofer VIO S318, S218, S118R.
• Utiliser DBTECHNOLOGIES COMPOSER pour congurer les paramètres de conception,
pour des raisons de sécurité.
• Placer sur le subwoofer (installé sur un plan non incliné) le cadre choisi. Pour les détails relatifs
à cet accessoire, vérier les informations supplémentaires dans les instructions relatives.
• Ajouter un par un les modules VIO-L208, avec l’angle précédemment calculé, comme
illustré dans le paragraphe MÉCANIQUE.
• Vérier que les paramètres locaux des différents modules sont congurés correctement
sur chaque panneau amplicateur. En particulier, vérier selon le projet, les réglages
des paramètres suivants : Audio Attenuation, Speaker Coupling et High Frequency
Compensation. Sinon il est possible de modier en temps réel ultérieurement tous
les paramètres à distance si on effectue une connexion du line-array via réseau
RDNet (DBTECHNOLOGIES NETWORK). Toutefois il convient de répliquer toutes les
congurations initiales de conception physiquement sur les modules VIO-L208 avant
d’effectuer l’installation. Voir la section PARAMÈTRES PRÉ-RÉGLAGE DSP ET COMMANDE
À DISTANCE pour plus d’informations.
• Effectuer les branchements de relance audio, RDNet et de l’alimentation selon les
paragraphes précédents.
Français
ATTENTION !
• En cas de surface d’appui qui
présenterait une inclinaison
même minime, il est obligatoire
de xer de manière opportune
avec des moyens mécaniques
appropriés et/ou des sangles
l’installation.
• Cette prescription est nécessaire
également en cas de plus de 2
subwoofer et plus de 3 modules
VIO-L208.
