MECCANICA

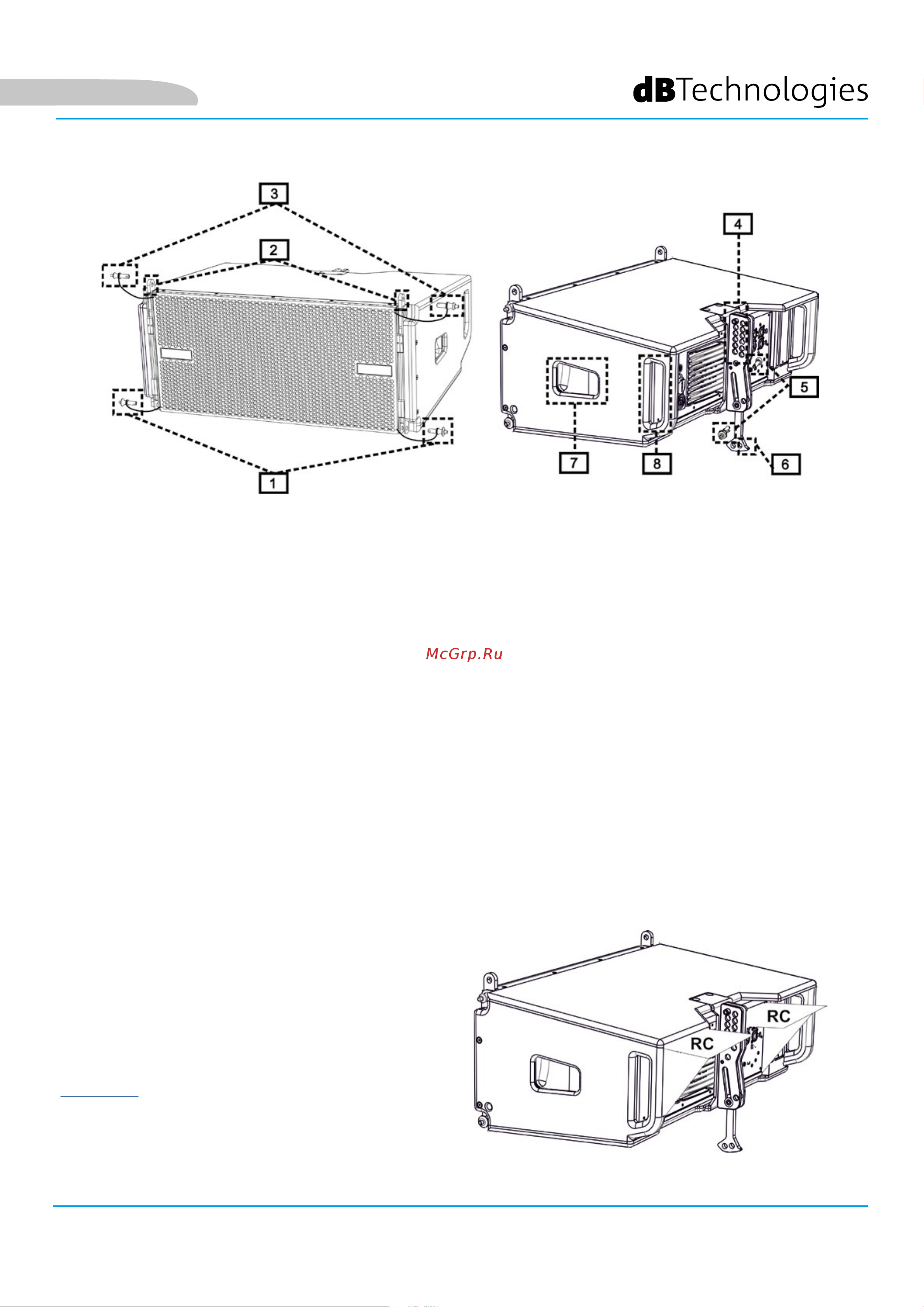

L’ergonomia del modulo ed il rapido montaggio in line-array sono garantiti da:

LATO ANTERIORE

1) Sistema di ancoraggio inferiore per collegare altri moduli o il frame TF-VIO1/AF/VIO1/DSA-VIOL208 (in

congurazione own/stacked a seconda dell’accessorio).

2) Staffe a scomparsa per l’ancoraggio ad un modulo superiore (o al y-bar DRK-208 in congurazione

own).

3) Pin per il ssaggio in posizione aperta/chiusa delle staffe a scomparsa [2].

LATO POSTERIORE

4) Staffa centrale. Dotata di etichetta graduata, permette di selezionare l’angolazione del modulo line-array.

Sono possibili step da 1° (range: 0-10°).

5) Pin per il ssaggio dell’angolo di inclinazione: è necessario inserire 1 solo pin in congurazione own, 2

in quella stacked. Vedere al proposito le gure a pagina 9.

6) Braccio mobile con asola. Inserito nella staffa [4], ssa meccanicamente l’angolo prescelto tramite

i pin [5].

LATO DESTRO E SINISTRO

7) Maniglia in posizione bilanciata rispetto al peso del cabinet.

8) Maniglia in posizione arretrata nel cabinet, che agevola il sollevamento di un modulo sul retro, quando il

lato anteriore è ssato.

I moduli VIO-L208 sono anche provvisti sul

lato posteriore di 2 rain cover, per proteggere

l’amplicatore dall’acqua ed operare anche in

condizioni meteo critiche. Nelle illustrazioni

successive, per semplicità, non saranno più mostrati.

Per ulteriori informazioni sul y-bar (vedere la sezione

ACCESSORI) fare riferimento al manuale relativo.
