VIO-L208
Art.-Nr. 420120268 REV. 1.0

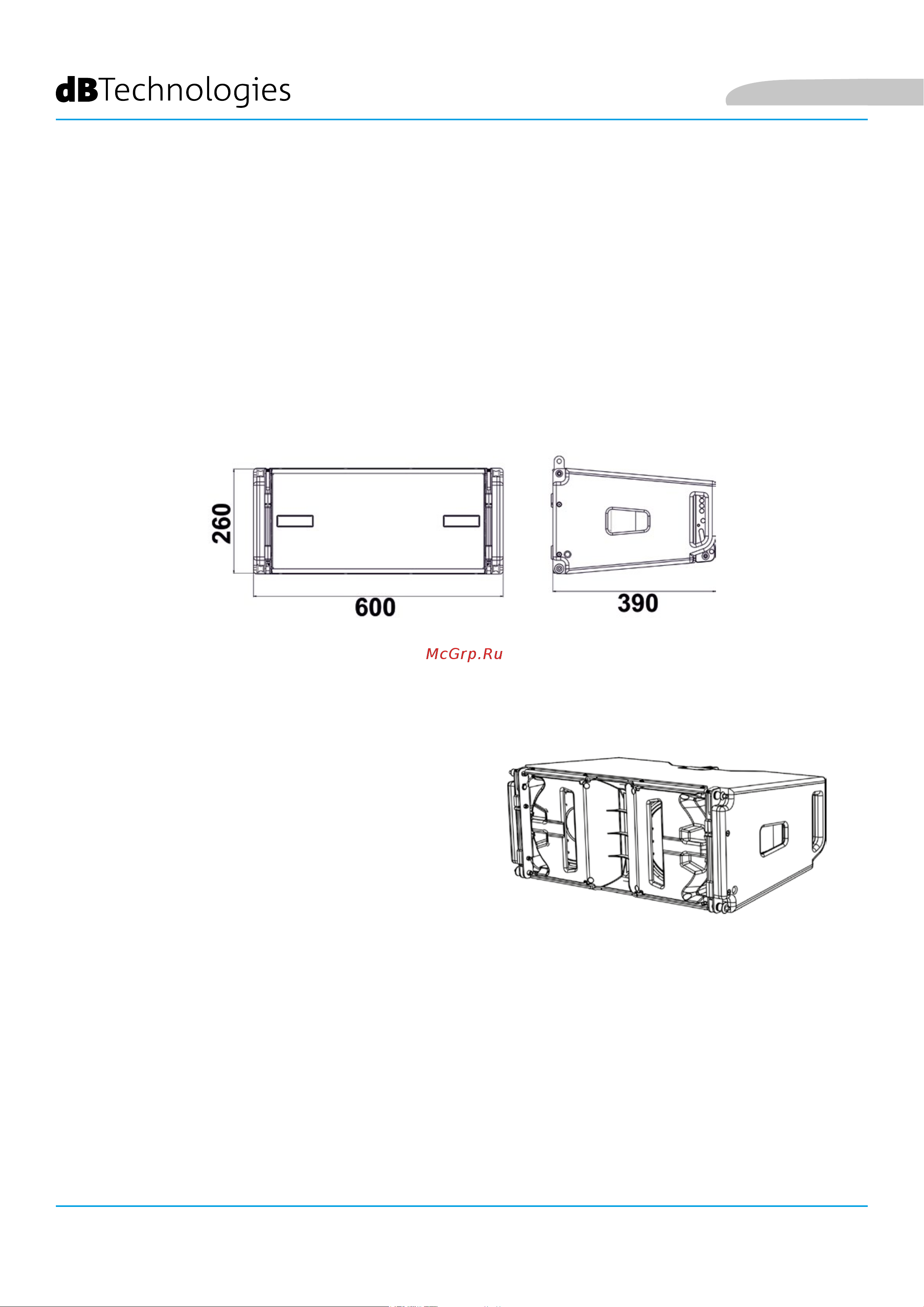

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN
GRÖSSE UND GEWICHT
AKUSTISCHE EIGENSCHAFTEN
Die VIO-Serie wurde mit einem besonderen Augenmerk auf weniger Gewicht und ein kleineres Format
entworfen.
Das hölzerne Gehäuse hat eine Polyurea-Beschichtung und wiegt 18.8 kg.
Die Maße sind: 600 mm (L), 260 mm (H), 390 mm (W).
Die akustische Optimierung beginnt bereits bei der
sorgfältigen Auswahl der Materialien, Form und Geometrie
des Holzgehäuses.
Im Inneren des Moduls gewährleisten verschiedene
Vorrichtungen die Wiedergabegenauigkeit in einem sehr
breiten Frequenzspektrum.
Insbesondere werden die beiden 8-Zoll-Tieftöner mit
hochwertigen Neodym-Magneten und der 3-Zoll-
Kompressionstreiber aus Titan (1/4-Zoll-Ausgang) dank eines
Frontpanels mit Phasenkorrektor optimiert.
Diese Details sorgen für eine perfekte Übereinstimmung
zwischen den Modulen und ermöglichen so einen optimalen
Frequenzgang sowohl für Fern- als auch für Off-Axis-Zuhörer.
