DB TECHNOLOGIES VIO L208 [28/149] Installazione stacked
![DB TECHNOLOGIES VIO L208 [28/149] Installazione stacked](/views2/2009593/page28/bg1c.png)
27
VIO-L208 Cod. 420120268 REV. 1.0

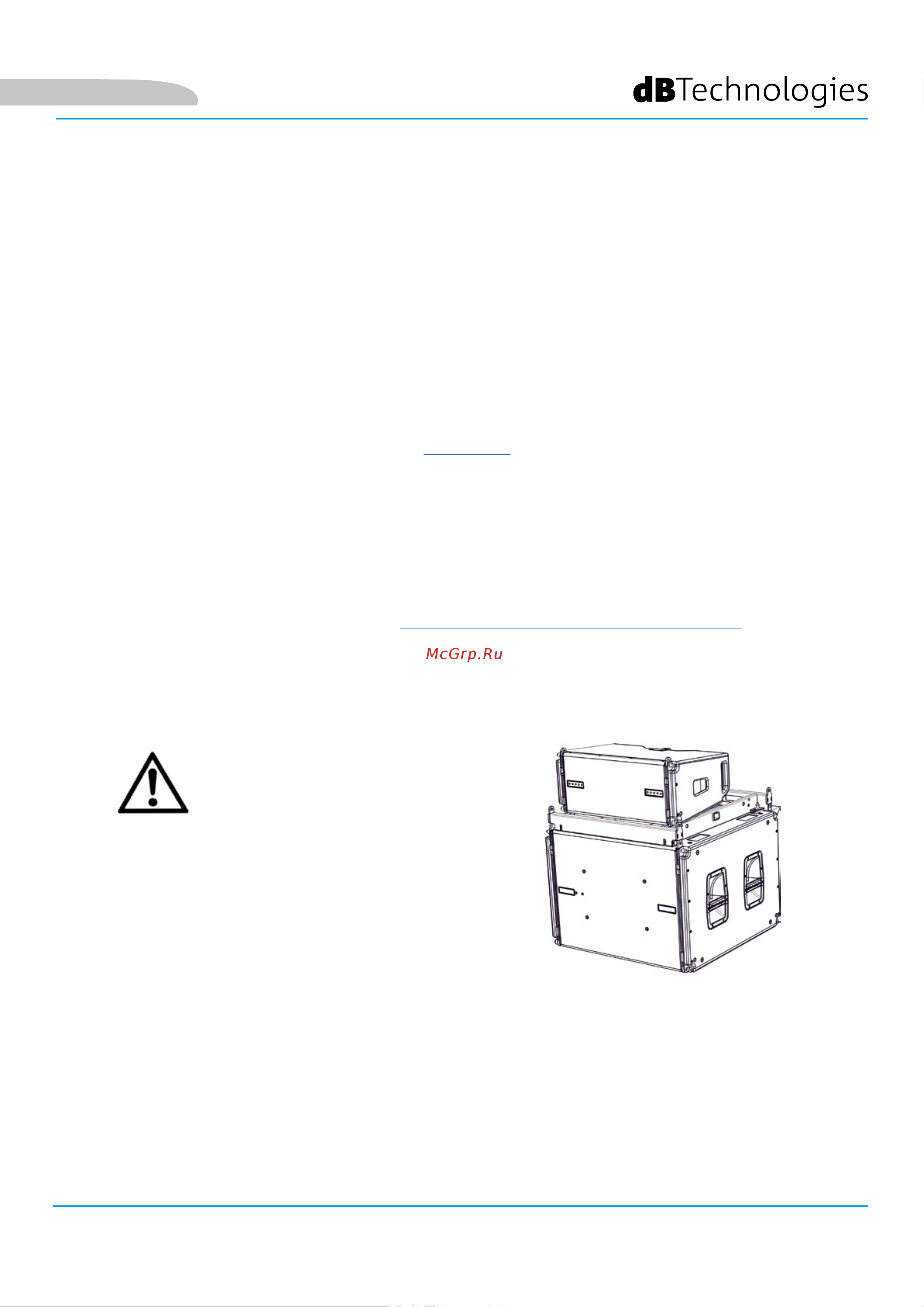

INSTALLAZIONE STACKED
• E’ possibile montare al massimo 3 moduli in congurazione stacked su frame DSA-
VIOL208 o AF-VIO1, in modo da utilizzarli su un subwoofer VIO S318, S218, S118R.
• Utilizzare DBTECHNOLOGIES COMPOSER per impostare i parametri di progetto, per
motivi di sicurezza.
• Porre sul subwoofer (installato su un piano privo di inclinazione) il frame prescelto. Per i
dettagli relativi a questo accessorio vericare ulteriori dettagli sulle istruzioni relative.
• Aggiungere ad uno ad uno i moduli VIO-L208, con l’angolazione precedentemente
calcolata, come illustrato nel paragrafo MECCANICA.
• Vericare che i parametri locali dei vari moduli siano impostati correttamente
sui singoli pannelli amplicatori. In particolare vericare secondo progetto le
impostazioni di Audio Attenuation, Speaker Coupling e High Frequency Compensation.
In alternativa è possibile modicare in tempo reale anche in un secondo tempo
tutti i parametri da remoto se si effettua una connessione del line-array tramite
rete RDNet (DBTECHNOLOGIES NETWORK). Tuttavia è buona norma che almeno le
impostazioni iniziali di progetto siano replicate sicamente sui moduli VIO-L208 prima
dell’installazione. Vedere la sezione PARAMETRI DSP PRESET E CONTROLLO REMOTO per
ulteriori informazioni.
• Effettuare i collegamenti di rilancio audio, RDNet e di alimentazione come da paragra
Italiano
ATTENZIONE!
• In caso di supercie di appoggio
che presenti un’inclinazione
anche minima, è obbligatorio
ssare opportunamente con
adeguati mezzi meccanici e/o
cinghie l’installazione.
• Tale prescrizione è necessaria
anche in caso di più di 2 sub e di
più di 3 moduli VIO-L208.
