DB TECHNOLOGIES VIO L208 [94/149] Caractéristiques acoustiques
![DB TECHNOLOGIES VIO L208 [94/149] Caractéristiques acoustiques](/views2/2009593/page94/bg5e.png)
93
VIO-L208 Code 420120268 RÉV. 1.0
CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

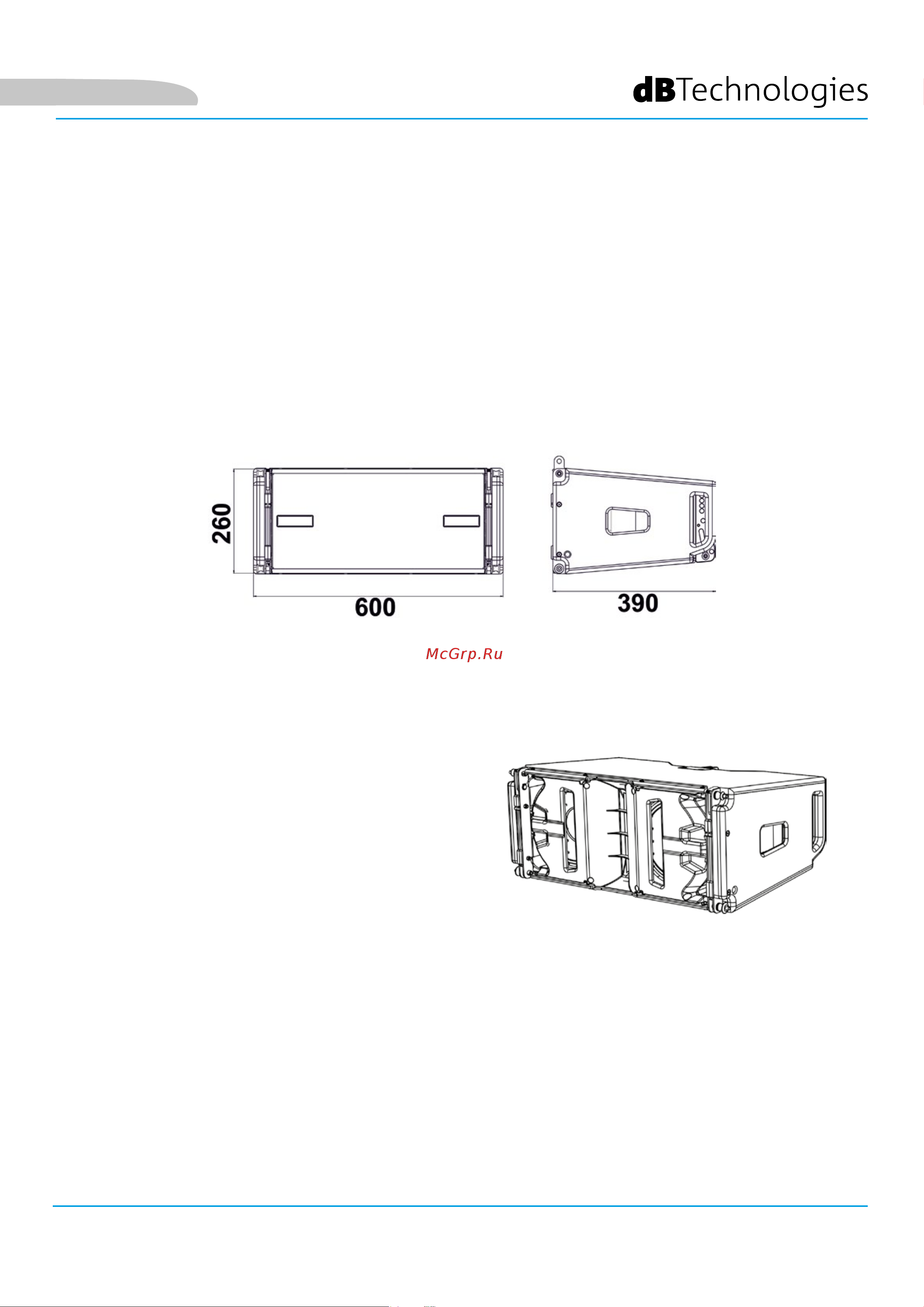

DIMENSIONS ET POIDS
CARACTÉRISTIQUES ACOUSTIQUES
La série VIO a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement.
Le coffret est en bois, revêtu en polyuréa, il pèse 18.8 kg.
Les dimensions sont : 600 mm (L), 260 mm (H), 390 mm (P).
L’optimisation acoustique commence par une sélection
attentive des matériaux, de la forme et de la géométrie du
coffret en bois.
À l’intérieur du module il y a plusieurs solutions techniques
permettant de garantir le maximum de précision dans une
gamme de fréquence très étendue.
En particulier, les 2 woofers de 8” de haute qualité avec des
aimants au néodyme et le driver à compression de 3” en
titane (sortie de 1/4”), sont optimisés grâce à un panneau
frontal avec phase corrector.
Ces détails permettent d’obtenir une coordination parfaite
entre les modules, avec une réponse en fréquence optimale
aussi bien à distance que dans l’écoute en position hors axe.
