139
VIO-L208 Cód. 420120268 REV. 1.0
5. INSTALACIÓN Y CONFIGURACIÓN
CONTENIDO DEL EMBALAJE
INSTALACIÓN FLOWN (EJEMPLO DE 1 ARRAY CON 8 MÓDULOS)
Comprobar la presencia de todos los componentes del módulo VIO-L208. El embalaje contiene:
• Módulo VIO-L208
• fusible para el funcionamiento en el rango 110-120V~ (para mayor información, consultar la sección
CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL)
• guía de consulta rápida y documentación de garantía
• Utilizar DBTECHNOLOGIES COMPOSER para congurar los parámetros del proyecto.
• Vericar que los parámetros locales de los diferentes módulos se encuentren correctamente
congurados en cada panel amplicador. En particular, vericar según el proyecto, las conguraciones
de Audio Attenuation, Speaker Coupling y High Frequency Compensation. Como alternativa, es posible
modicar en tiempo real todos los parámetros de remoto si se realiza una conexión del line-array
mediante red RDNet (DBTECHNOLOGIES NETWORK/AURORA NET). En este caso es importante que las
conguraciones iniciales de proyecto se encuentren físicamente replicadas físicamente en los módulos
VIO-L208 antes de la instalación. Para mayor información, consultar la sección PARÁMETROS DSP
PRESET Y CONTROL REMOTO.

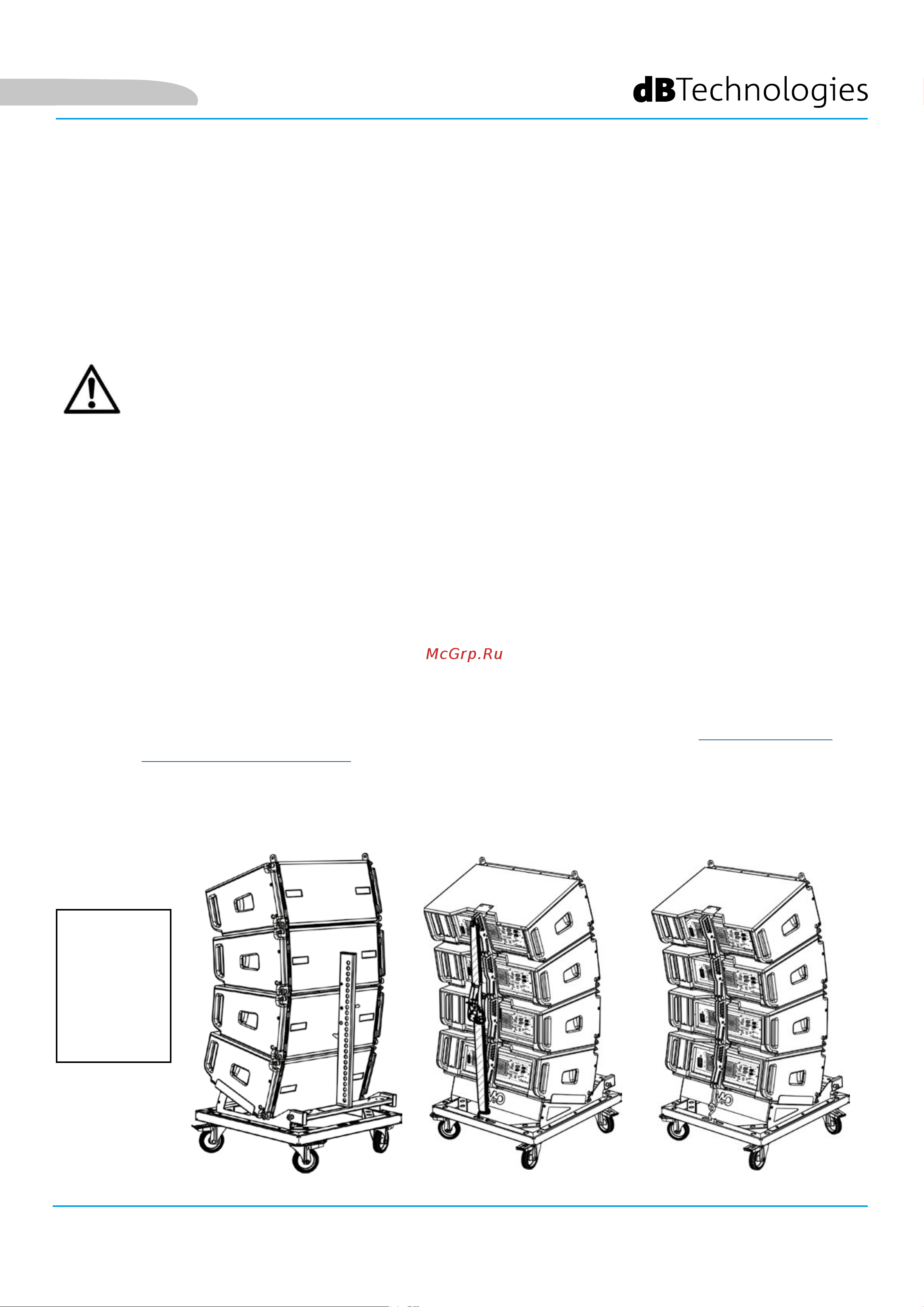

• Transportar mediante DT-VIOL208 los primeros 4 módulos y el y-bar DRK-208 en el punto donde se
izará el line-array. Tener listo un segundo carro (sin y-bar) con otros 4 módulos para las siguientes
fases de montaje del line-array completo. Para mayor información al respecto, consultar los manuales
de estos accesorios.
Español
¡El producto y los accesorios sólo deben ser utilizadas por personal experto! Asegurarse de que la instalación
sea colocada en modo estable y seguro para evitar cualquier situación de peligro para personas, animales y
cosas. El usuario está obligado a seguir los reglamentos y leyes obligatorias en materia de seguridad en el
país donde se utiliza el producto. Para un funcionamiento seguro, comprobar periódicamente el funciona-
miento de todas las partes y la integridad antes de su uso.
El diseño, los cálculos, la instalación, la prueba y el mantenimiento de sistemas suspendidos o stack de audio
profesionales deben ser realizados exclusivamente por personal autorizado. AEB Industriale no es responsable
de instalaciones incorrectas realizadas sin cumplir con los requisitos de seguridad.
¡ATENCIÓN!
LAS
INDICACIONES
DE CABLEADO
ILUSTRADAS EN
LAS SIGUIENTES
FIGURAS SON
PURAMENTE
INDICATIVAS.
